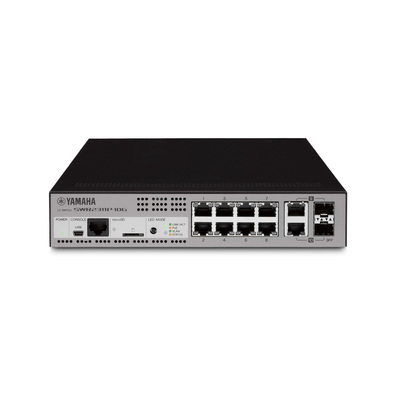

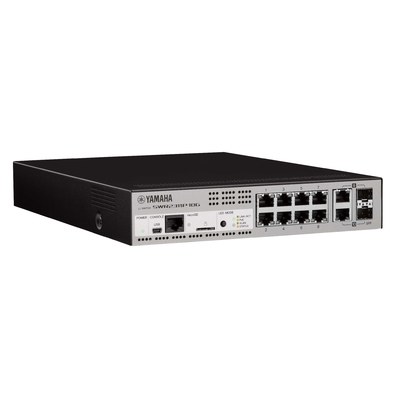

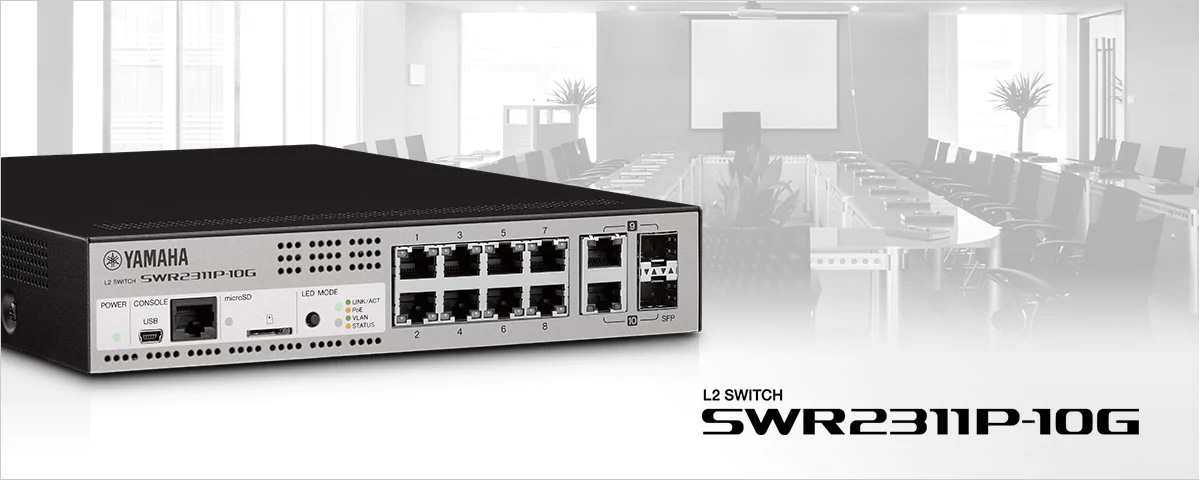

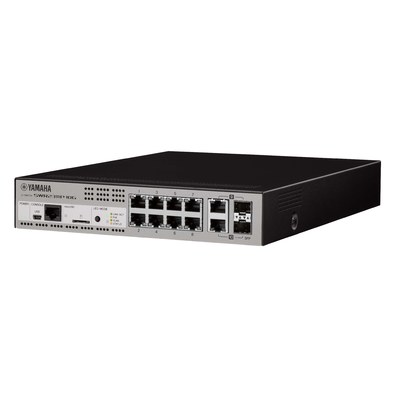

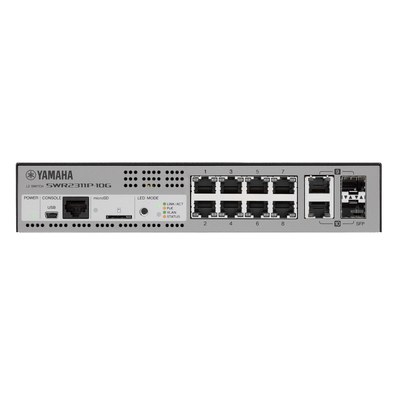

SWR2311P-10G
帶PoE的智能L2網絡交換機
SWR2311P-10G是一款智能L2交換機，可以為網絡中的PoE供電設備提供供電。雅馬哈整合了其在網絡和專業音頻領域的專業知識，并將其開發為針對Dante音頻網絡優化的L2交換機。
SWR2311P-10G
立即購買
L2交換機
推薦設置，輕松實現Dante網絡穩定運行（例如QoS、EEE和IGMP Snooping）
- 帶PoE電源的LAN端口：8(1-8)
- LAN/SFP聯合端口：2（9、10）（LAN端口和SFP插槽專用）
- PoE電源符合IEEE 802.3at，可為所有PoE端口提供高達30W的電源
- 內置RADIUS服務器，用于高級安全管理
產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。
產品信息
相關產品
智慧型L2交換機，具有Dante優化功能和PoE網絡供電

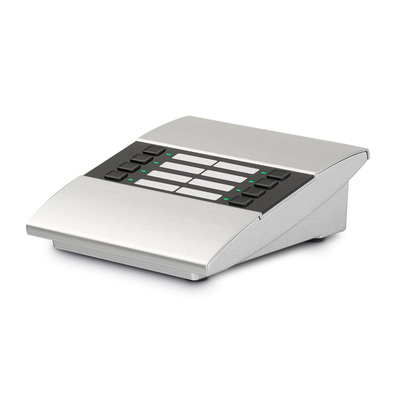

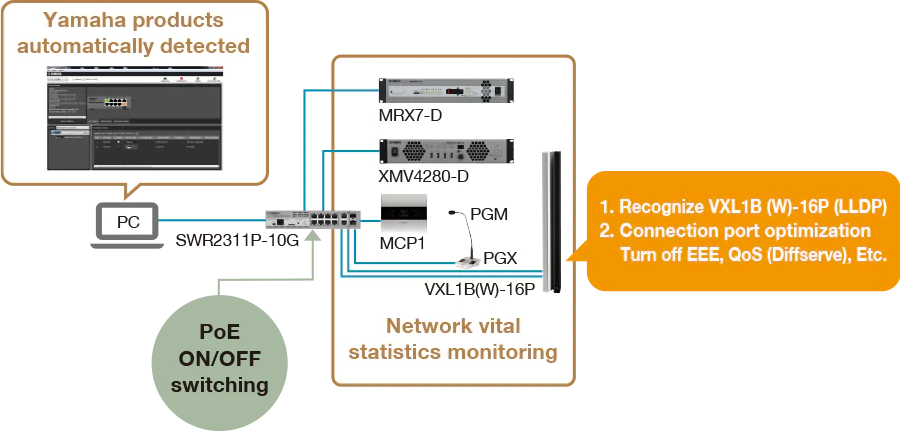

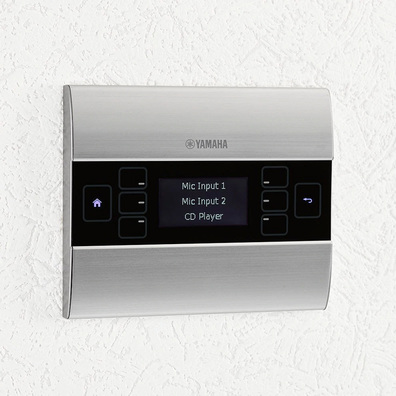

“SWR2311P-10G”是一款智能的L2交換機，它為“Dante”數字音頻網絡提供了理想的功能，“Dante”網絡由Audinate公司開發，現已在全球范圍內使用，可用于構建穩定的網絡，簡化設置、監控、管理和操作。當您將VXL1-16P連接到SWR2311P-10G時，將通過LLDP自動為Dante進行設置，LLDP是一種在設備與其相鄰設備之間傳遞系統管理數據的協議。符合PoE標準的端口可同時為所有端口提供最大30W供電。它不僅可以為符合PoE標準的設備供電，例如用于控制會議室或無線接入點聲音設備音量的“MCP1”墻面安裝控制器，還可以為驅動更高輸出的PoE設備（如VXL1B-16P或VXL1W-16P）提供充足的功率。
完整的網絡概覽

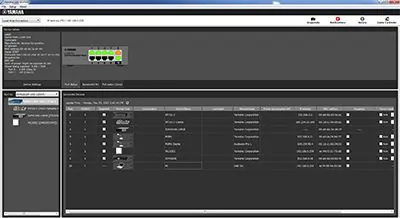

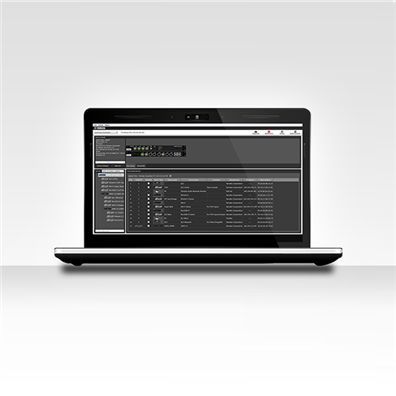

使用“Yamaha LAN Monitor”專用軟件可以快速排除故障；您可以檢查PoE電源狀態，打開PoE電源，并使用快照功能，通過檢測進行網絡設置以來的狀態，通知您是否發生了故障。Web GUI提供全面的監控功能，包括PoE設備在休眠/啟動監聽時的設置，這樣可以讓您在發生故障時重新啟動PoE設備，或通過電子郵件通知故障情況。
快照功能使故障排除更容易
根據需要進行設置時，您可以拍攝網絡狀態的“快照”。然后，軟件可以自動跟蹤設置并提醒您任何更改。例如，您可以拍攝網絡的快照，如果出現線纜斷開、設備關閉或在演出之前出現連接錯誤時，系統會向您發出警報。

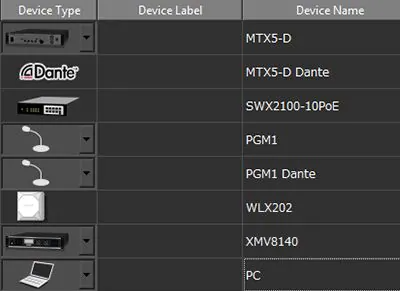

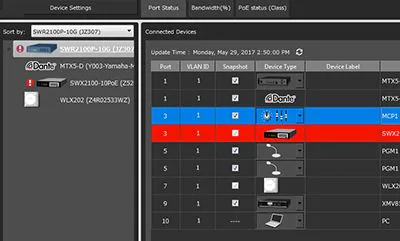

帶有圖標、標簽和備注以增強設備ID的識別
僅通過IP或MAC地址識別連接到交換機的設備，這樣的方法困難且容易出錯。已連接的Dante設備由Dante圖標和之前通過Dante Controller軟件所設置的設備ID標識。您還可以在“標簽”和“注釋”欄中輸入其他信息，例如設備的位置。

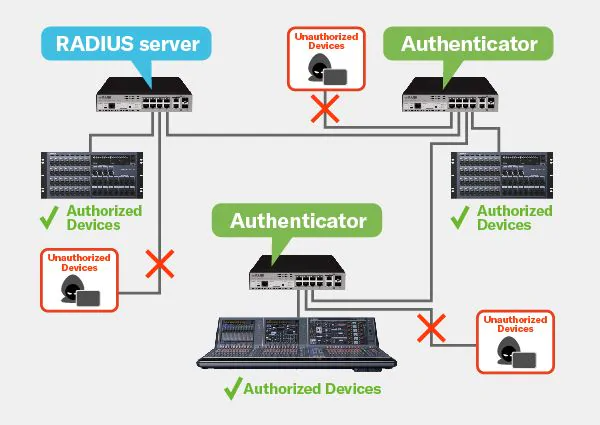

智能安全管理
增強SWR2310系列中所含的VLAN功能是內置RADIUS服務器*的功能。通過將一個交換機設置為RADIUS服務器并將其他交換機與之連接，可以有效阻止未經授權的網絡訪問，增強安全性，即使在復雜的大規模安裝中也是如此。通過基于網頁的GUI，可以快速方便地設置設備身份驗證。
通過“LAN map light”實現網絡可視化
SWR2311P-10G能通過WebGUI*來實現“LAN Map Light”可視化功能。開關設置可以在圖形畫面上進行，而不是通過命令輸入。通過使用WebGUI，能發揮其廣泛的監控功能，如PoE設備監控設置、設備故障時重啟POE設備、設置郵件通知錯誤等。使用雅馬哈的專有通訊協議“L2MS”，您可以查看SWR2311P-10G、SWR2100P系列等雅馬哈網絡設備的IP地址，以及SWP1和連接到這些交換機的網絡設備。從系統設計到維護都可廣泛應用。
* 請從Yamaha LAN Monitor登錄Web GUI。請?zhí)崆鞍惭bYamaha LAN Monitor。
microSD卡槽
microSD卡可用于備份內部資料，并激活和更新固件。
與光纜連接

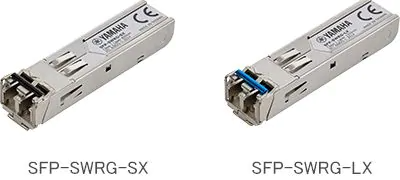

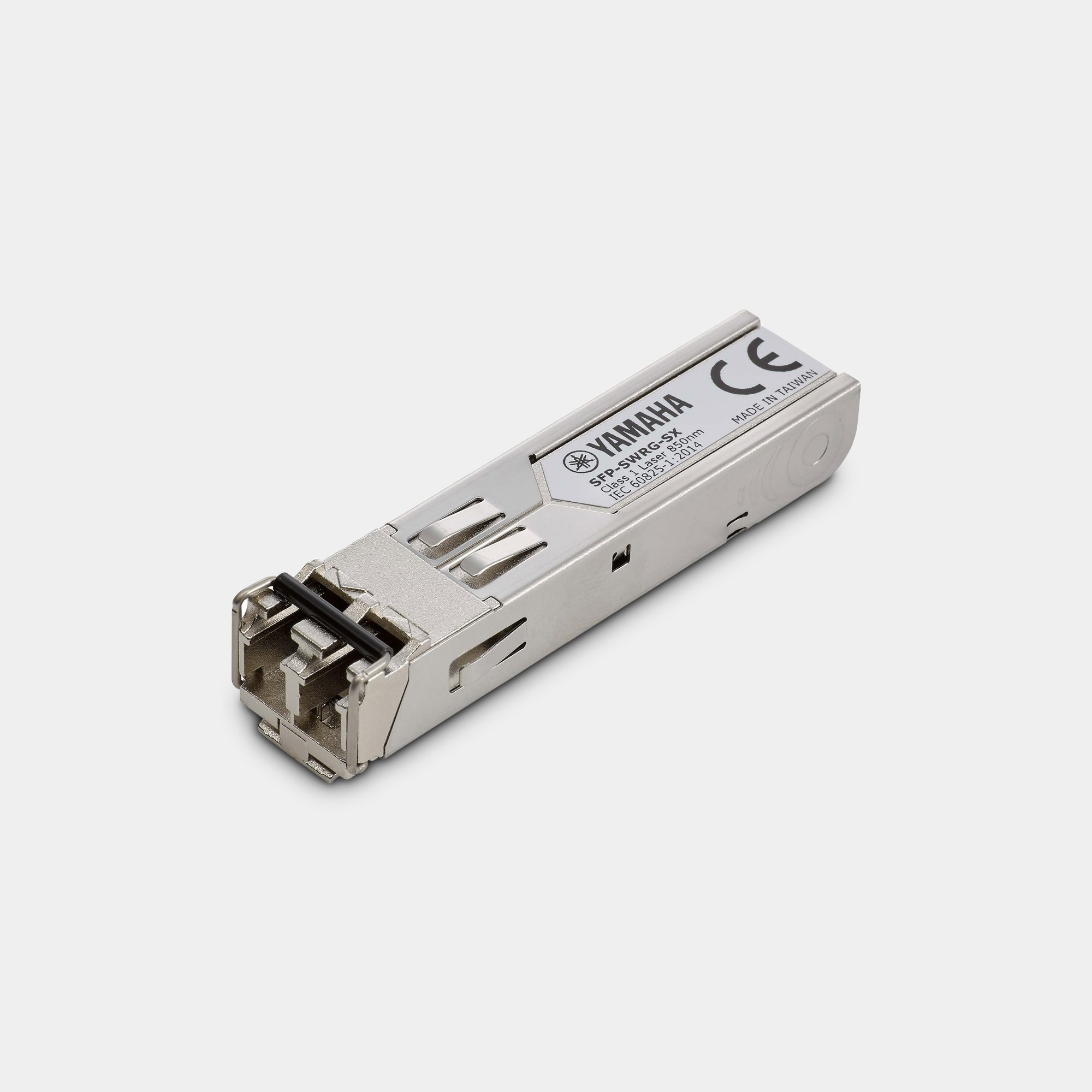

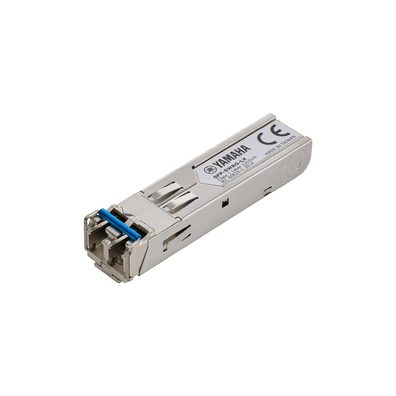

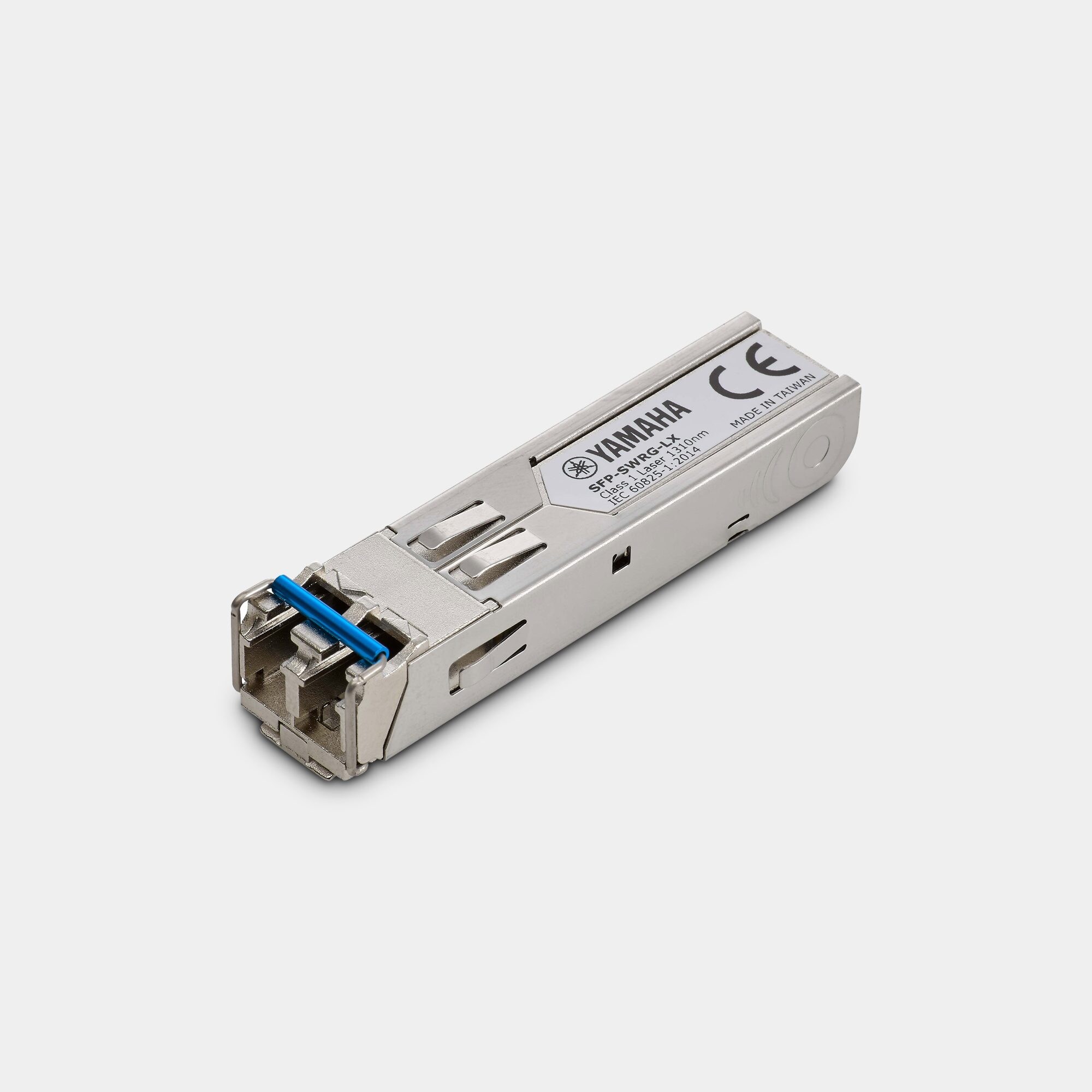

當與Dante設備的連接距離超過100米的情況下，您可以使用“SFP-SWRG-SX”或“SFP-SWRG-LX”遠程通信SFP模塊，以確保通信的穩定，將傳輸過程中的損耗降至最低，即使是長距離也能抵抗強烈的電磁噪聲干擾。
可選配件增加了安裝的靈活性

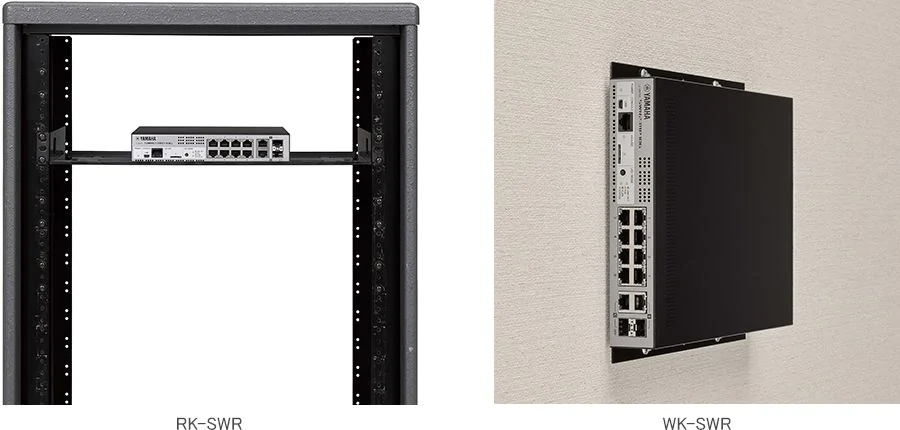

The separately sold "RK-SWR" rack mount accessory can be used to install the unit in a 19-inch rack, and you can use the "WK-SWR" wall mount accessory to mount the unit on the wall (Do not install with the LAN ports facing upward or downward) or ceiling with a height of 2m or less, further expanding your choice of installation locations.

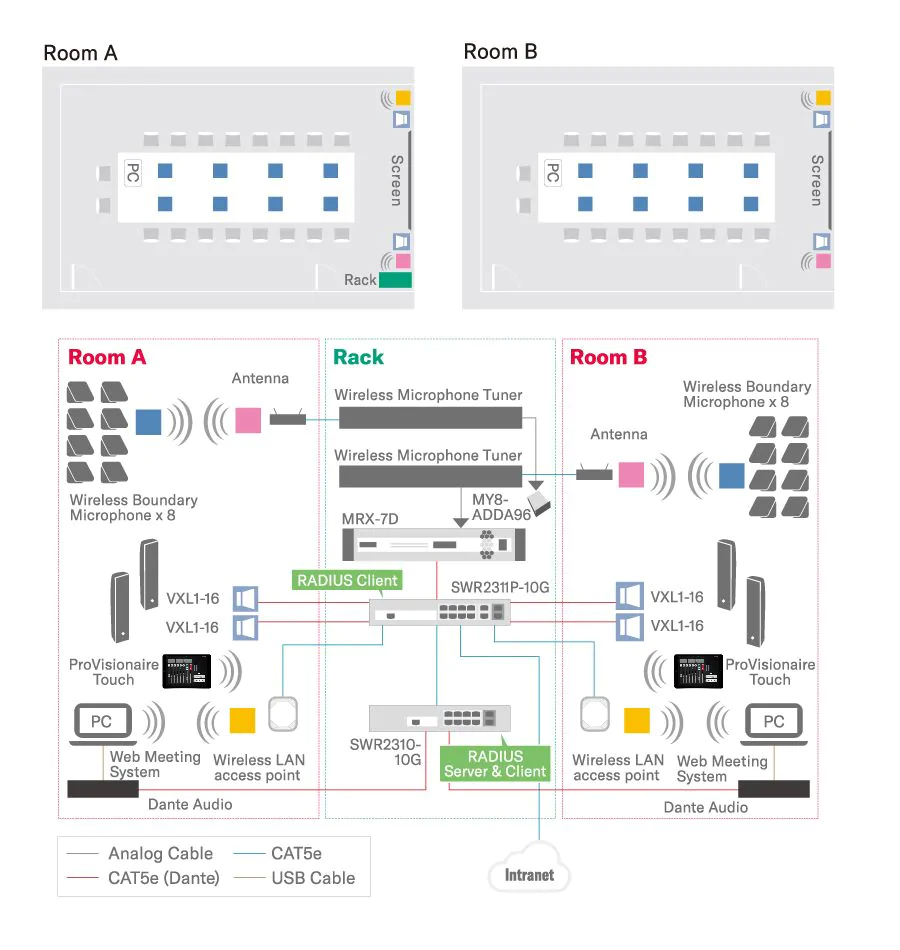

系統示例
- 這個應用于會議室的示例系統包括遠程會議系統、數字信號處理器，此功能可以與遠程區域共享會議。
- 通過涵蓋輸入到輸出的網絡，管理操作的效率得到改善，例如通過一臺電腦即可對設置更改、故障排除等進行管理。
- 該系統的設計旨在為會議提供上佳的聲音，利用VXL1-16P提供的出色投射，確保房間后面有足夠的音量和清晰度。
- By setting up one switch as a RADIUS server and linking other switches, unauthorized network access can be effectively blocked for enhanced security.
| SWR2311P-10G | ||
|---|---|---|
| LAN端口 | 標準 | IEEE 802.3 (10BASE-T/100BASE-TX/1000BASE-T) |
| 端口數 | 10個端口 | |
| 通訊模式 | 自動協商 | |
| 接口類型 | RJ-45 | |
| MAC地址 | 印刷于頂部面板標簽 | |
| 極性 | 直線/交叉自動檢測 | |
| 聯合端口 | LAN端口 | IEEE 802.3（1000BASE-T）2個端口（用于與SFP端口互斥） |
| SFP端口 | SFP（小尺寸，可插拔）2個端口（用于與LAN端口互斥） | |
| 調音臺端口 | RJ-45（RS-232C），USB mini-B（5針）（USB2.0）：9600 bit/s | |
| PoE電源可用端口 | 8個端口（1-8） | |
| PoE標準 | IEEE 802.3at | |
| 電源系統 | Alternative A | |
| 最大供電 | 每個端口 | 30 W |
| 所有端口 | 240 W | |
| microSD卡槽 | 標準 | SD/SDHC |
| 卡槽數 | 1個卡槽 | |

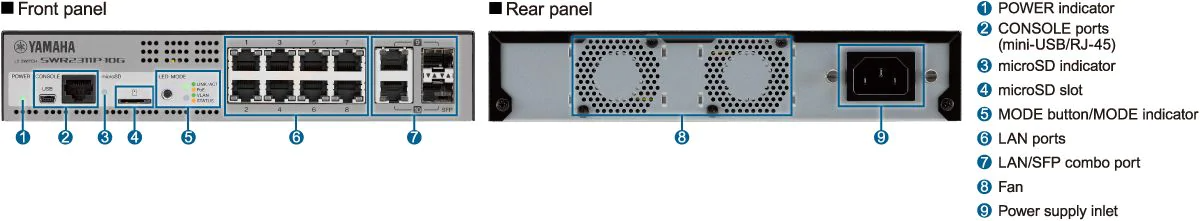

| 指示燈 | POWER、microSD、LED MODE、LAN端口、SFP端口 | |
| 操作環境 | 環境溫度：0–40 °C，環境濕度：15–80%，無凝結 | |
| 存儲環境 | 環境溫度：-20-50 °C，環境濕度：10-90%，無凝結 | |
| 電源電壓，頻率 | AC100 ～ 240V, 50/60Hz | |
| 最大功耗 | 280 W | |
| 外形尺寸 | W | 220 mm |
| H | 294 mm | |
| D | 42.4 mm | |
| 重量 | 2.3 kg | |
| 附件 | 使用說明書、電源線（3爪）、電源線夾、支腳 | |
RJ-45/DB-9調音臺線纜針腳配置
Firmware / Software
上一版本
SWR2311P-10G固件
Yamaha LAN Monitor for Win
- Previous versions information
- Yamaha LAN Monitor V1.4.1 for Win
- Yamaha LAN Monitor V1.3.9 for Win
- Yamaha LAN Monitor V1.3.6 for Win
- Yamaha LAN Monitor V1.3.3 for Win
- Yamaha LAN Monitor V1.2.6 for Win
- Yamaha Audio Network Monitor V1.2.0 for Win
- Yamaha Audio Network Monitor V1.1.0 for Win
- Yamaha Audio Network Monitor V1.0.1 for Win
Yamaha LAN Monitor for Mac
產品手冊
產品說明書
其他
SWR2311P-10G系列技術數據
在線頁面介紹SWR2311P-10G系列基本功能和Web GUI的詳細信息。
這些頁面介紹Dante的基本信息，重點將聚焦以下四個關鍵詞：“高品質”、“簡單”、“可擴展”和“安全”。讓初學者也能輕松理解Dante。
本指南將聚焦網絡設計，而不是單個產品和Dante網絡的基本規范。
Yamaha LAN Monitor
軟件可以與哪些交換機一起使用？
本軟件主要聚焦于SWP2、SWP1和SWR系列，同時支持其他一部分雅馬哈交換機、路由器和無線AP，但功能有限。本軟件會查找到一部分第三方交換機，但這些交換機不會被控制。
軟件如何發現網絡中的交換機？
使用第2層協議，無需處理IP地址。只要在計算機上選擇正確的網絡接口，交換機和Dante設備就會自動被發現。
該軟件可用于編輯Dante設備中的設置嗎？
不可以，只能用于監視Dante設置，如使用的帶寬、延遲和采樣率。Dante Controller軟件可以在同一臺計算機上用于編輯Dante設備的設置。
為什么有些Dante設備有2個不同的MAC地址，并在“Connected Devices”列表中注冊了2次？
一些支持Dante的設備，如Yamaha CL系列、QL系列和R系列在Yamaha LAN Monitor的Connected Devices列表中注冊了兩次。這是正常情況，因為這些設備有2個MAC地址：一個用于Dante端口，另一個用于設備管理。
MCP1控制器不出現在“Connected Devices”列表中。
啟動Yamaha MTX-MRX Editor軟件，或向MCP1發送PING命令，然后按下Yamaha LAN monitor的Connected Devices列表中的Update按鈕。MCP1將被發現并顯示。
RADIUS server function
What is the RADIUS server function?
RADIUS (Remote Authentication Dial-In User Service) is one of the networking protocols for user authentication. A RADIUS authentication system consists of three elements: a RADIUS server, RADIUS client, and users. A RADIUS client transfers a user's information to a RADIUS server as the client receives a user authentication request to access. In response to the authentication request, a RADIUS server authenticates and decides to allow access by the user. By using the switch's RADIUS server function, an authentication feature can be used without an additional RADIUS server.
What other authentication methods can be used with the RADIUS server function?
Mac authentication, Web authentication, and IEEE802.1X authentication can be used with the RADIUS server function. They can be used together by setting them to each port.
Which port can be connected to use the authentication function?
Any port can be used but make sure to enable the authentication function of a port to be connected to use the authentication function. And an authorized device can communicate via the port.
How can a system with multiple switches be configured?
Set all the switches as a RADIUS client and set the RADIUS server functions to one of the switches. Registering device information to be authorized to the server will connect to the server.
Can the RADIUS server function be used with one switch?
Yes. Set the RADIUS server function and the client function.
Which switches support the RADIUS server function?
The following L2 intelligent series switches support the RADIUS server function: SWR2311P-10G, and SWR2310.
