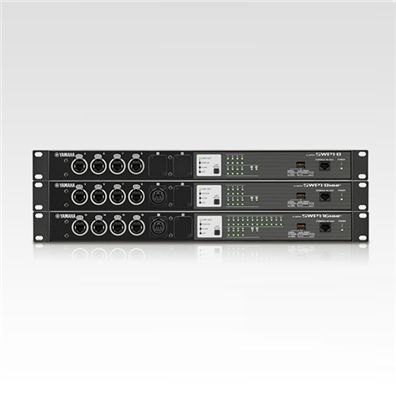

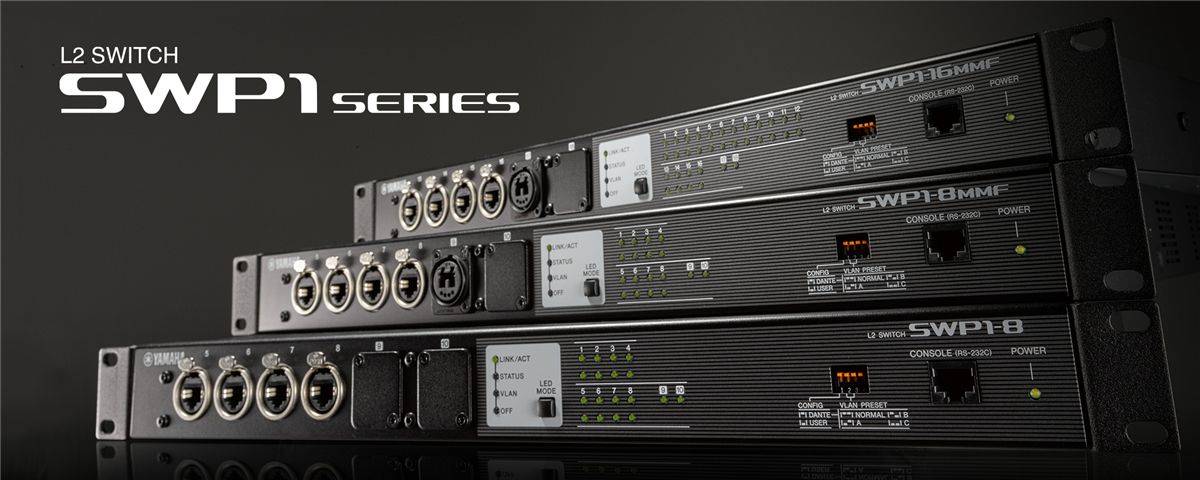

SWP1

雅馬哈交換機實現Dante適化和網絡可視化

以往需要IT技術人員才能完成的復雜的網絡交換機設置，如今每位用戶都能輕松完成。僅需簡單的交換機設置，即可使SWP1系列網絡交換機實現Dante操作的優化服務，專用的Windows應用程序?yàn)閺V泛的監聽和控制實現“網絡可視化”。雅馬哈于1995年開啟網絡設備業務，如今已在日本的中小型企業和SOHO網絡市場占據了重要的份額。與雅馬哈路由器/防火墻相連接的千兆L2交換機誕生于2011年，它大大減少了網絡設置、維護和管理工作量。20年后音頻網絡行業快速成長，成為現場擴聲和專業音響領域具價值的技術之一。包括廣受好評的CL系列數字調音臺在內的支持Dante網絡的雅馬哈產品不斷增多，繼續引領者音頻網絡的發展。SWP1系列網絡交換機能夠滿足專業音響市場對相關解決方案的期待，為用戶帶來唯雅馬哈所擁有的IT和專業音頻領域技術的理想平衡。SWP1系列使得網絡設置、監聽和操作更為簡單、便捷。



SWP1

SWP1系列網絡交換機可以組建優化的Dante網絡，并通過DIP撥碼調用VLAN預設。

產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。

產品信息

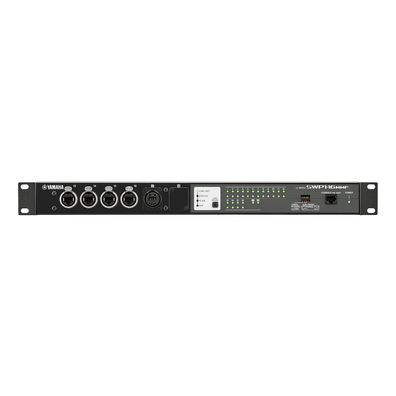

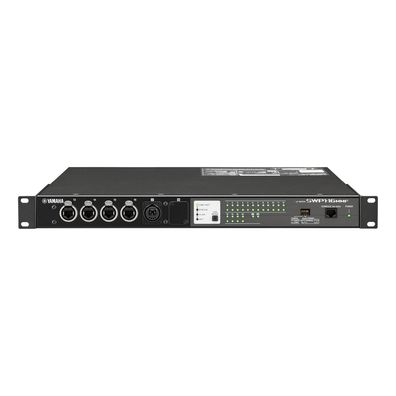

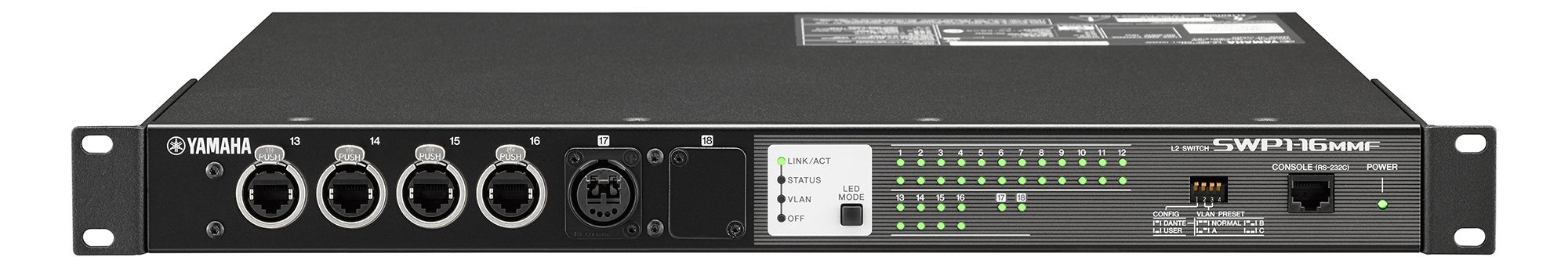

SWP1-16MMF 網絡交換機

SWP1系列L2交換機是Dante網絡系統的理想之選。它包含12個etherCON端口，4個RJ45 端口，1個opticalCON端口以及1個備用卡槽。

  • etherCON 接口：前面板4個/后面板8個
  • RJ45 接口: 后面板4個
  • opticalCON 接口：前面板1個
  • 可選配光纖模塊卡槽：前面板1個
  • 功耗：16W
  • 尺寸（寬x高x深）: 480 x 44 x 362mm (18.9" x 1.7" x 14.2")
  • 凈重: 4.6 kg (10.1 lbs)

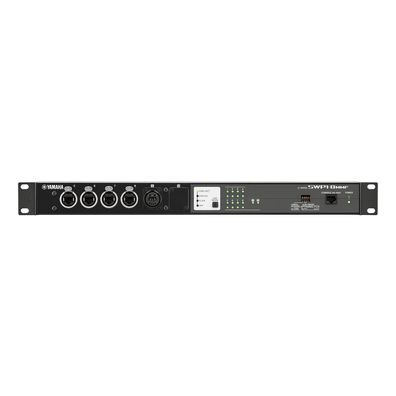

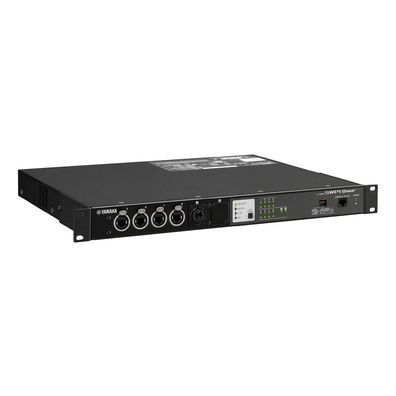

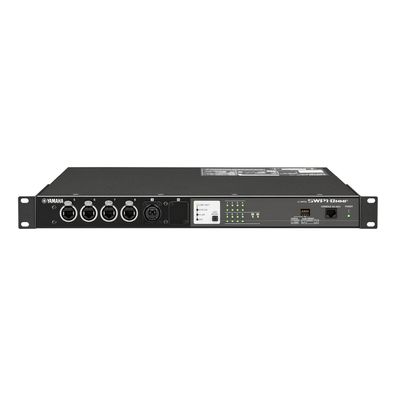

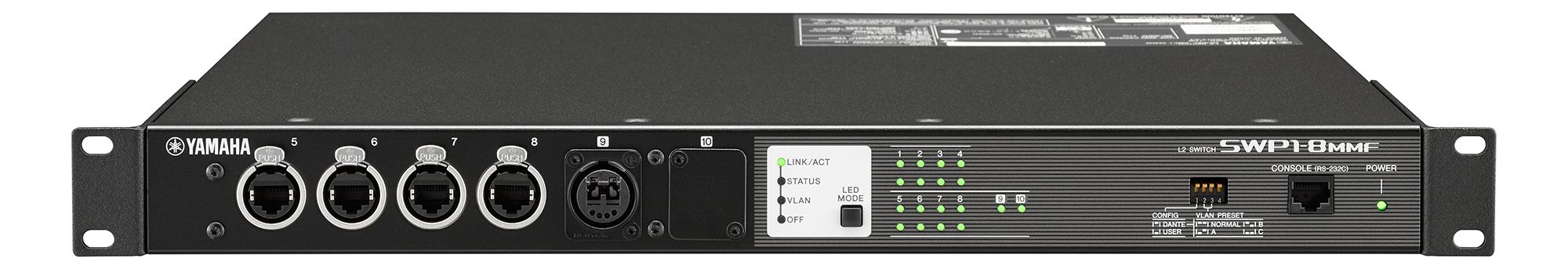

SWP1-8MMF 網絡交換機

SWP1系列L2交換機是Dante網絡系統的理想之選。它包含8個etherCON端口，1個opticalCON端口以及1個備用卡槽。

  • etherCON 接口：前面板4個/后面板4個
  • opticalCON 接口：前面板1個
  • 可選配光纖模塊卡槽：前面板1個
  • 功耗：11W
  • 尺寸（寬x高x深）: 480 x 44 x 362mm (18.9" x 1.7" x 14.2")
  • 凈重: 4.2 kg (9.3 lbs)

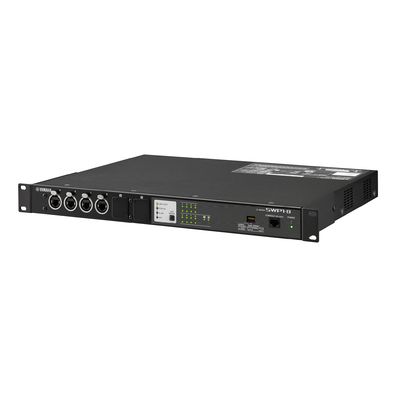

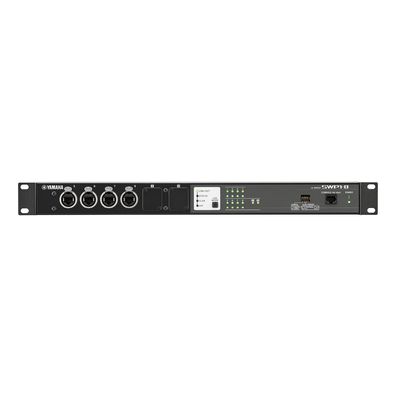

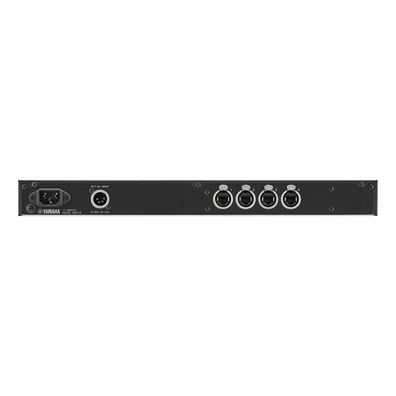

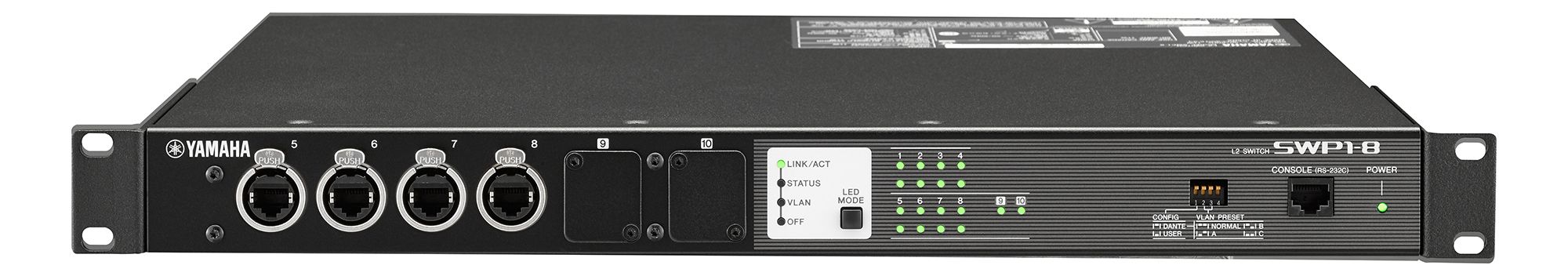

SWP1-8 網絡交換機

SWP1系列L2交換機是Dante網絡系統的理想之選。它包含8個etherCON端口，1個opticalCON端口以及2個備用卡槽。

  • etherCON 接口：前面板4個/后面板4個
  • 可選配光纖模塊卡槽：前面板2個
  • 功耗：11W
  • 尺寸（寬x高x深）: 480 x 44 x 362mm (18.9" x 1.7" x 14.2")
  • 凈重: 4.2 kg (9.3 lbs)

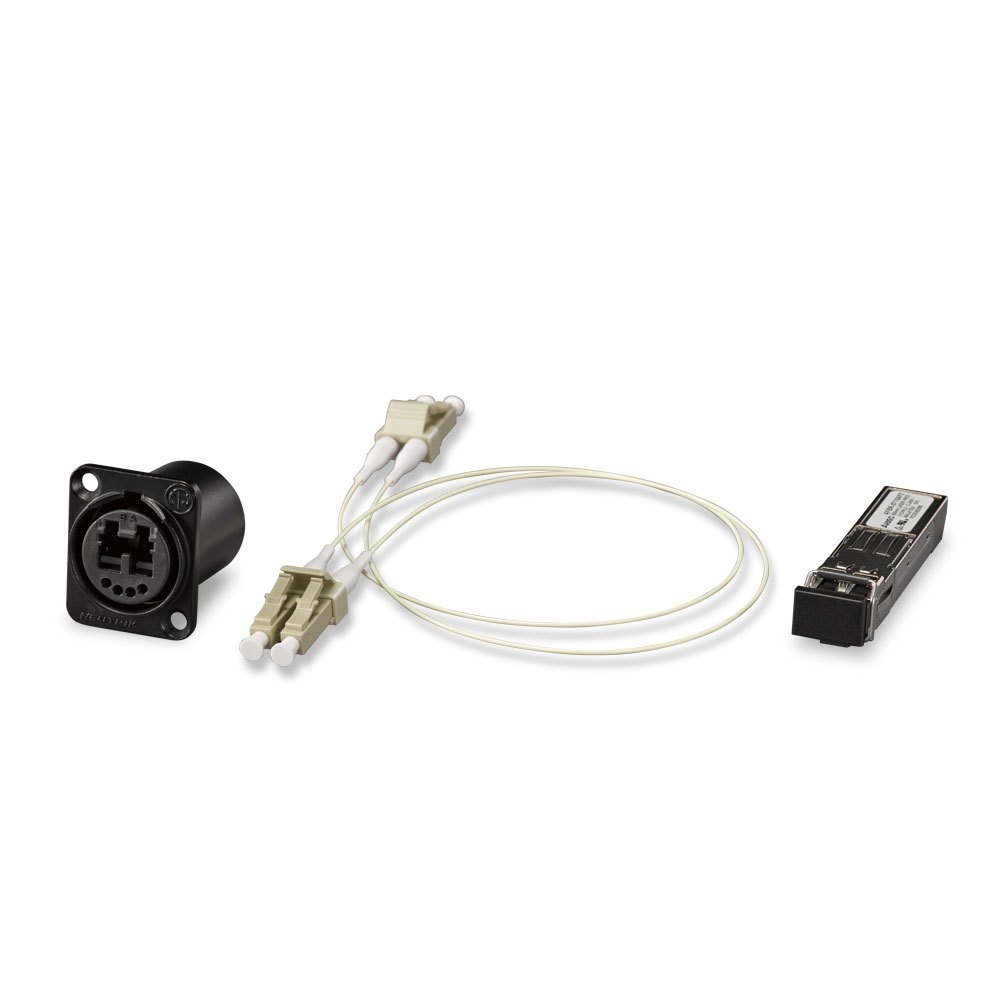

MMF-SWP1 配件

MMF-SWP1選配套件包含安裝多模光纖的組件，通過opticalCON接口接入SWP1交換機上的光纖模塊卡槽中使用。

Easy Setup and Comprehensive Network Visibility

SWP1

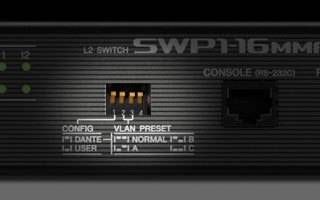

通過DIP交換機實現Dante適化

SWP1

簡單的Dante網絡在設置和操作上并不困難，但隨著網絡不斷復雜，交換機需要為Dante網絡的操作進行優化，從而在大程度上獲得穩定性。要在智能的交換機上設置QoS、IGMP Snooping和其它參數并非易事，比起音頻工程師的專業知識，還需用戶具備IT技術的知識儲備。現在，只需輕觸一個DIP開關，SWP1系列能實現Dante適化的設置，無需任何專業知識或培訓。

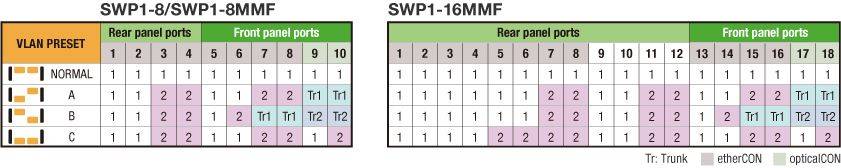

3 種預設VLAN類型

SWP1

一個真正高效的網絡需要有能力同時處理多種服務：Dante通信、舞臺接口箱和其它智能設備功能、支持?jǐn)?shù)字調音臺和功放控制的計算機軟件等等。但是，在向同個網絡中添加越多網絡通信的同時，干擾和故障發生的可能性也越大。將虛擬VLAN域名用于隔離多種類型的數據是理想的解決方案，但此類設置同樣需要一些IT的專業知識。SWP1系列包含了3種VLAN預設，通過一個DIP開關即可選擇。另外SWP1還具有USER模式，您可以完全自定義VLAN設置。

SWP1

*當安裝了可選購MMF-SWP1擴展單元后，SWP1-8端口9和10SWP1-8MMF端口10SWP1-16MMF端口18可用。

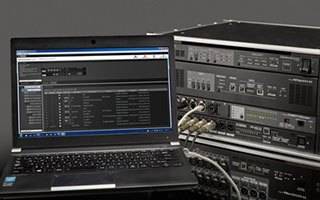

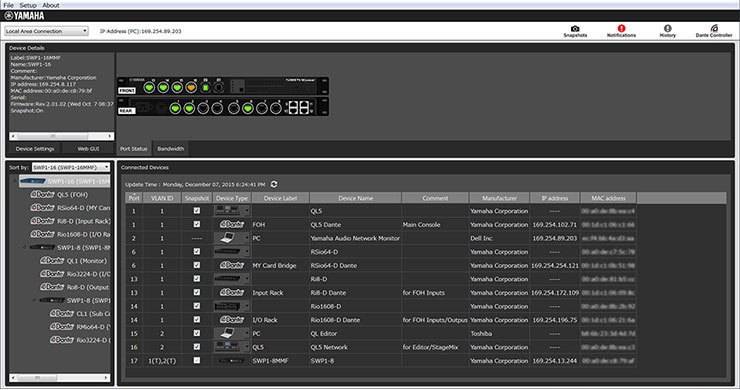

網絡可視化

SWP1

高效的Dante網絡管理取決于一系列參數，如網絡流量、開關狀態和個別的Dante設備信息。專用于Windows系統計算機的Yamaha Audio Network Monitor應用程序能夠在全面的單屏顯示中，為您帶來使用SWP1系列交換機時所有必需的參數。我們將這種圖形概述的類型稱為“網絡可視化”。您甚至可以將正常的網絡狀態生成快照，如果任何參數有所變化，還可以設置通知以作提醒，因此即便發生問題也能快速便捷地發現并解決。只需通過點擊Yamaha Audio Network Monitor軟件，也能啟動Dante Controller應用程序，在一臺計算機上即可實現所有Dante網絡的解決方案。

Reliability and Connectivity

SWP1

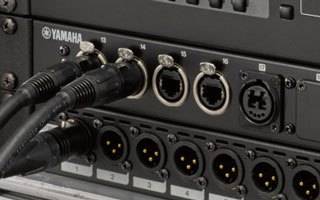

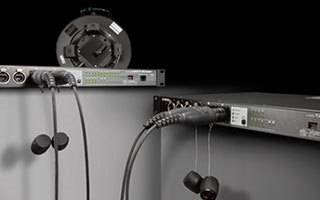

etherCON接口實現可靠的現場擴聲

SWP1

在現場擴聲應用中，可靠性必不可缺，演出不應被任何意外打斷。為匹配接口，傳統的網絡交換機通常使用RJ45接口與相連的計算機進行連接，而SWP1系列采用了耐用、可靠的etherCON接口，能夠與雅馬哈CL/QL系列數字調音臺和其它支持Dante的設備的etherCON接口直接兼容。

光纖和網絡冗余支持（需可選設備支持）

SWP1

SWP1-8MMF和SWP1-16MMF包含多模光纖opticalCon接口。兩款型號都支持長達300米的遠距離傳輸。在添加了可選購的MMF-SWP1光纖模塊后，還能支持兩根光纖線纜的運行，實現冗余連接。快速生成樹協議（RSTP）同樣也支持冗余連接。

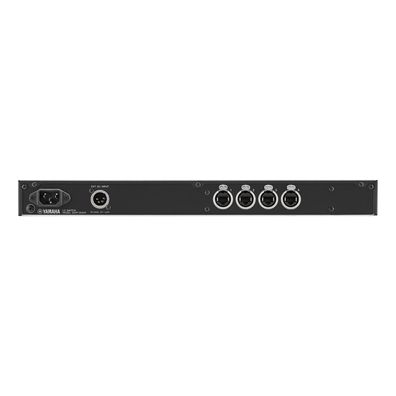

EXT DC INPUT實現供電冗余

SWP1

SWP1系列交換機除了標準的AC IN接口外，還具有XLR-4-32類EXT DC INPUT接口。提供給EXT DC INPUT接口的+24V DC帶來了供電冗余，即便AC供電發生了故障，也能為設備提供持續的供電。另外更為可靠的是，AC接口為鎖定式的接口（V-Lock），將發生斷鏈的可能性降到了低。

Network Visibility Advantages

SWP1

雅馬哈SWP1系列網絡交換機在設計上，為用戶的設置和操作帶來了大的便捷。它們充分利用了Dante音頻流管理的能力，支持一鍵Dante適化加優化的網絡可視化設置。與SWP1系列搭配使用的用于Windows系統的Yamaha Audio Network Monitor軟件，不僅支持連接的任意SWP1系列交換機，還支持對相連的Dante設備的全面監聽和管理。雅馬哈原創的L2MS（2層管理服務）協議將“網絡可視化”的能力延伸至了任意連接在SWP1系列交換機上的Dante設備中。

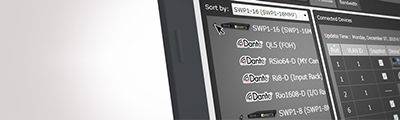

LAN映射實現完整的網絡概覽

SWP1

需要理解多個安裝在不同位置的交換機是如何連接的，以及網絡設備是如何連接在這些交換機上的，是一件耗時又費力的事情。Yamaha Audio Network Monitor使得所有的網絡拓?fù)浣Y(jié)構都清晰可見，為用戶全面梳理了多個交換機和Dante網絡是如何互聯的。您只需簡單地將一臺Windows計算機連接至近的SWP1交換機，啟動Yamaha Audio Network Monitor軟件即可實現。

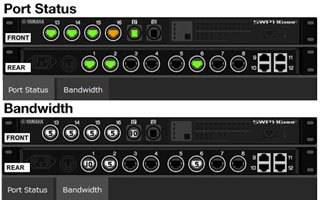

端口狀態和帶寬利用率

SWP1

Yamaha Audio Network Monitor包括端口狀態和帶寬顯示，清楚展現了每個網絡交換機端口的連接狀態、所連設備的信息、每個端口的通訊速度和帶寬利用率。

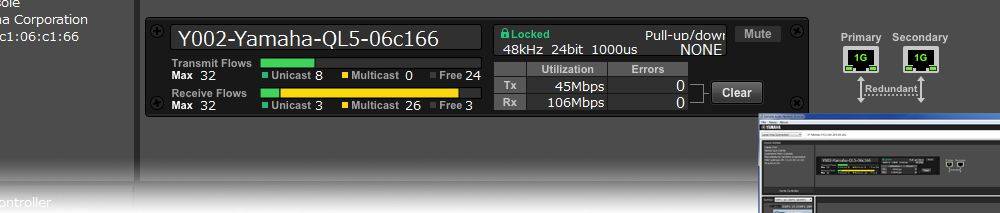

Dante設備信息

SWP1

任何在網絡中連接至SWP1系列交換機的Dante設備都可使用Dante信息和監聽。監聽主從端口狀態的能力及傳輸和接收信號流的能力對于獲取穩定、可靠的Dante音頻通訊而言非常重要。該能力使您可以密切關注網絡的整體“健康程度”。

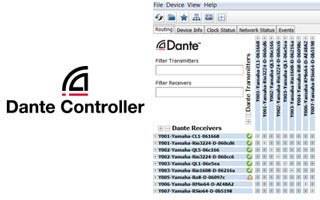

單擊啟動Dante Controller

SWP1

位于Yamaha Audio Network Monitor界面頂部的Dante Controller按鈕使您只需通過單擊即可啟動Dante Controller（Dante Controller軟件必須安裝于計算機中）。Yamaha Audio Network Monitor和Dante Controller軟件的無縫切換使您能從單個計算機上對Dante網絡進行整體控制。

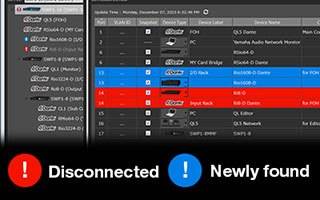

快照功能使故障排除更便捷

SWP1

當根據要求進行設置時，您可以為網絡狀態生成快照。接著軟件可以自動持續跟蹤設置，發生任何變化時會及時提醒您。舉例來說，您可以在彩排時對網絡生成快照，然后當線纜斷鏈、設備被關閉或演出前發生錯連時，系統將會對您發出提示。

圖標、標簽和注釋等增強的設備ID

SWP1

通過IP或MAC地址來識別連接至交換機的設備是一個較為困難且容易出錯的方法。現在，Dante圖標和經由Dante Controller軟件預先設置的設備ID可用于Dante設備的識別。您也可以在標簽和注釋區輸入額外的信息，如設備位置。

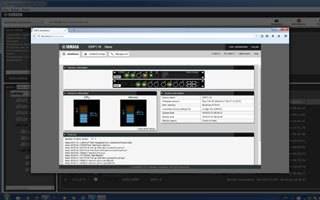

交換機詳細設置和固件升級

SWP1

可通過調出每個設備的網絡用戶界面獲取“更多”設置及進行固件升?。

SWP1-16MMF SWP1-8MMF SWP1-8
LAN端口數量 （ 1000BASE-T/100BASE-TX/10BASE-T、 etherCON接口） 12 8 8
LAN端口數量 （ 1000BASE-T/100BASE-TX/10BASE-T、 RJ-45接口） 4 - -
SFP端口數量 （ 1000BASE-SX、opticalCON接口） 2（1個可視模塊已裝入） 2 （1個可視模塊已裝入） 2（1個可視模塊已裝入）
調音臺端口 1 (RJ-45) 1 (RJ-45) 1 (RJ-45)
自動適應 可用 可用 可用
自動MDI/MDI-X 可用 可用 可用
交換容量 36 Gbit/s 20 Gbit/s 20 Gbit/s
吞吐量 27 Mpps 15 Mpps 15 Mpps
MAC地址大數量 16,384 16,384 16,384
幀緩沖區 1024 kB 1024 kB 1024 kB
VLAN Port VLAN, Tag VLAN (IEEE802.1Q), Private VLAN Port VLAN, Tag VLAN (IEEE802.1Q), Private VLAN Port VLAN, Tag VLAN (IEEE802.1Q), Private VLAN
VLAN的大數量 256 (VLAN ID 1–4,094) *VLAN ID 1 is the default VLAN ID. 256 (VLAN ID 1–4,094) *VLAN ID 1 is the default VLAN ID. 256 (VLAN ID 1–4,094) *VLAN ID 1 is the default VLAN ID.
IP組播 IGMP Snooping (v1/v2/v3) IGMP Snooping (v1/v2/v3) IGMP Snooping (v1/v2/v3)
QoS 8個輸出隊列，基于策略的QoS、標記 （ CoS、 ToS、DSCP）、調度 （ SP、 WRR） 8個輸出隊列，基于策略的QoS、標記 （ CoS、 ToS、DSCP）、調度 （ SP、 WRR） 8個輸出隊列，基于策略的QoS、標記 （ CoS、 ToS、DSCP）、調度 （ SP、 WRR）
流量控制 IEEE802.3x （全雙工）、背壓 （半雙工） IEEE802.3x （全雙工）、背壓 （半雙工） IEEE802.3x （全雙工）、背壓 （半雙工）
支持功能 風暴控制，線頭阻塞預防，循環檢測， ACL， SNMP代理，鏈路聚合（ IEEE802.3ad LACP，靜態），生成樹 （ STP*3， STP*3， MSTP），端口鏡像，端口關閉，鏈接速度降檔包計數器，省電模式（ IEEE802.3az EEE； DANTE模式中禁用）， DHCP客戶端，記錄，通過TFTP/HTTP固件下載，通過TFTP配置文件下載 *通過MSTP的向下兼容可支持STP和RSTP 風暴控制，線頭阻塞預防，循環檢測， ACL， SNMP代理，鏈路聚合（ IEEE802.3ad LACP，靜態），生成樹 （ STP*3， STP*3， MSTP） ，端口鏡像，端口關閉，鏈接速度降檔，包計數器，省電模式（ IEEE802.3az EEE； DANTE模式中禁用）， DHCP客戶端，記錄，通過TFTP/HTTP固件下載，通過TFTP配置文件下載 *通過MSTP的向下兼容可支持STP和RSTP 風暴控制，線頭阻塞預防，循環檢測， ACL， SNMP代理，鏈路聚合（ IEEE802.3ad LACP，靜態），生成樹 （ STP*3， STP*3， MSTP） ，端口鏡像，端口關閉，鏈接速度降檔，包計數器，省電模式（ IEEE802.3az EEE； DANTE模式中禁用）， DHCP客戶端，記錄，通過TFTP/HTTP固件下載，通過TFTP配置文件下載 *通過MSTP的向下兼容可支持STP和RSTP
DIP開關 CONFIG, VLAN PRESET CONFIG, VLAN PRESET CONFIG, VLAN PRESET

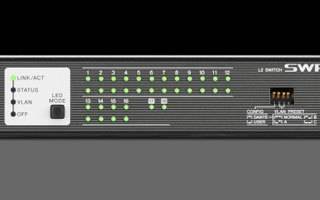

指示燈 前面板: POWER, LED MODE×4, PORT×16×2*, SFP×2 *LED MODE 按鈕允許PORT指示燈在 LINK/ACT-SPEED, STATUS或VLAN中切換。 前面板: POWER, LED MODE×4, PORT×16×2*, SFP×2 *LED MODE 按鈕允許PORT指示燈在 LINK/ACT-SPEED, STATUS或VLAN中切換。 前面板: POWER, LED MODE×4, PORT×16×2*, SFP×2 *LED MODE 按鈕允許PORT指示燈在 LINK/ACT-SPEED, STATUS或VLAN中切換。
操作溫度范圍 0 to 40°C 0 to 40°C 0 to 40°C
存儲溫度范圍 –20 to 60°C –20 to 60°C –20 to 60°C
電源 （交流輸入插座） AC100V至240V, 50/60Hz,內部電源 （無電源開關）電源插座：鎖定型 AC100V至240V, 50/60Hz,內部電源 （無電源開關）電源插座：鎖定型 AC100V至240V, 50/60Hz,內部電源 （無電源開關）電源插座：鎖定型
電源 （外部直流輸入插座） 外部電源供應需求： 24VDC±2V, 1A, XLR-4-32 型接口 外部電源供應需求： 24VDC±2V, 1A, XLR-4-32 型接口 外部電源供應需求： 24VDC±2V, 1A, XLR-4-32 型接口
大功耗 16 W, 0.29 A 11 W, 0.21 A 11 W, 0.21 A
散熱 14.0 kcal/h 9.5 kcal/h 9.5 kcal/h
機箱底盤 金屬外殼，無風扇 金屬外殼，無風扇 金屬外殼，無風扇
有害物質管理 符合RoHS標準 符合RoHS標準 符合RoHS標準
外形尺寸 W 480mm 480mm 480mm
H 44mm 44mm 44mm
D 362mm 362mm 362mm
質量 4.6 kg 4.2 kg 4.2 kg
隨機附件 電源線、使用說明書 電源線、使用說明書 電源線、使用說明書
可選件 MMF-SWP1 （可選擴展單元） MMF-SWP1 （可選擴展單元） MMF-SWP1 （可選擴展單元）

接口技術規格

端口 格式 標準 接口
1-8 *1 1-8, 13-16 *2 *3 IEEE802.3 10BASE-T/100BASE-TX/
1000BASE-T 		etherCON CAT5e
9-12 *2 *3 IEEE802.3 10BASE-T/100BASE-TX/
1000BASE-T 		RJ-45
9, 10 *4 17, 18 *5 *8 IEEE802.3 1000BASE-SX opticalCON
CONSOLE (RS-232C) - RS-232C RJ-45 *6
EXT DC INPUT - - XLR-4-32 type *7

*1 SWP1-8MMF, SWP1-8
*2 SWP1-16MMF
*3 這些端口支持AutoMDI/MDI-X
*4 SWP1-8MMF支持端口10選項， SWP1-8對端口9和10兩者都支持。
*5 SWP1-16MMF支持端口18的選項。
*6 針腳分配，請參考CONNECTOR PIN ASSIGNMENTS
*7 針腳 4=+24VDC, 針腳 1=GND, 針腳 2 和 3=N.C.
外接電源供電要求： 24VDC±2V, 1A
*8 合格線纜： GI型多模光纖線，芯直徑/外層直徑比為50μm/125μm。
大線纜長度： 300m

接口的針腳分配

CONSOLE (RS-232C)

針腳編號 信號 SWP1
1 RTS
2 DTR
3 TxD
4 GND
5 GND
6 RxD
7 DSP *9
8 CTS *9

*9 這些端口在SWP1上不使用。

Dante模式&VLAN預設設置

Dante模式通用設置

  • QoS（網絡音頻服務質量）
    • 可用
  • QoS Trust模式
    • DSCP
  • DSCP至Queue（*1）
    • DSCP:56 -> 7, DSCP:46 -> 5, DSCP: 8 -> 2, Others -> 0
  • EEE（節能以太網絡）
    • 禁用

預設正常

  • 端口1至8（1至16）
    • 連接端口，VLAN 1，LAG關閉，STP關閉，Loop Detection打開
  • 端口9/10（17/18）
    • 連接端口，VLAN 1，LAG打開，STP打開（*2），Loop Detection關閉
  • VLAN 1 (for Dante)
    • IGMP Snooping：可用
      • 查詢器：可用（IGMP V3），查詢間隔：30秒，快速切換：禁用
    • IPv4地址：DHCP

預設A

  • 端口1/2、5/6（1至6、9/10、13/14）
    • 連接端口，VLAN 1，LAG關閉，STP關閉，Loop Detection打開
  • 端口3/4、7/8（7/8、11/12、15/16）
    • 連接端口，VLAN 2，LAG關閉，STP關閉，Loop Detection打開
  • 端口9/10（17/18）
    • 中繼端口，VLAN 1/2，LAG打開，STP打開（*2），Loop Detection關閉VLAN 1（用于Dante）
  • VLAN 1 (for Dante)
    • IGMP Snooping：可用
      • 查詢器：可用（IGMP V3），查詢間隔：30秒，快速切換：禁用
    • IPv4 地址: DHCP
  • VLAN 2 (用于其它)
    • IGMP Snooping: 禁用

預設B

  • 端口1/2、5（1至6、9/10、13）
    • 連接端口，VLAN 1，LAG關閉，STP關閉，Loop Detection打開
  • 端口3/4、6（7/8、11/12、14）
    • 連接端口，VLAN 2，LAG關閉，STP關閉，Loop Detection打開
  • Ports 7 to 8 (15 to 16)
    • 中繼端口, VLAN 1/2, LAG On (sa1), STP On (*2), Loop Detection Off
  • Ports 9 to 10 (17 to 18)
    • 中繼端口, VLAN 1/2, LAG On (sa2), STP On (*2), Loop Detection Off
  • VLAN 1 (用于其它)
    • IGMP Snooping: 禁用
      • Querier: 地址 (IGMP V3), Query Interval: 30 sec, Fast-Leave: Disabled
    • IPv4 地址: DHCP
  • VLAN 2 (用于其它)
    • IGMP Snooping: 禁用

預設C

  • 端口1/2、5/6（1至6、9/10、13/14）
    • 連接端口，VLAN 1，LAG關閉，STP關閉，Loop Detection打開
  • 端口3/4、7/8、10（7/8、11/12、15/16）
    • 連接端口，VLAN 2，LAG關閉，STP關閉，Loop Detection打開
  • VLAN 1（用于Dante主要）
    • IGMP Snooping：可用
      • 查詢器：可用（IGMP V3），查詢間隔：30秒，快速切換：禁用
    • IPv4地址：DHCP
  • VLAN 2（用于Dante次要）
    • IGMP Snooping：可用
      • 查詢器：可用（IGMP V3），查詢間隔：30秒，快速切換：禁用

*括號中的端口編號是指SWP1-16MMF上的編號。
*1 DSCP至Queue設置為Dante進行了優化。
*2 為激活生成樹協議（MSTP），您需要關閉相應端口的鏈路聚合。您可以在此下載生成樹的配置文件。

固件及軟件

Name OS Size Last Update
SWP1 Firmware V2.01.11 — 15.2MB 2024-01-17
Yamaha LAN Monitor V1.9.3 for Mac 13/12/11/10 (Intel/M1/M2) Mac 16.6MB 2024-01-17
Yamaha LAN Monitor V1.9.3 for Windows Win 27.2MB 2024-01-17

產品說明書

Name 中文 English English
License Agreement of Open-Source Software Used in Yamaha SWP1 series — — [336KB]
MMF-SWP1 Installation Guide — — [1.7MB]
SWP1 Owner's Manual — [3MB] [3.9MB]
SWP1 Series Command Reference — — [925KB]
Yamaha LAN Monitor User Guide — — [981KB]

其他（工程數據參數等）

Name 中文 English English
CAD Data (SWP1) — — [451KB]
Configuration Files for Spanning Tree — — [8KB]
Data Sheet (SWP1 Series) — — [1.2MB]
Data Sheet (SWP1-8) — [346KB] —
Data Sheet (SWP1-8MMF) — [349KB] —
Data Sheet (SWP1-16MMF) — [359KB] —
SWP1 Series Dimensions — — [2.8MB]
SWP1 Series Technical Data — — [6.3MB]
