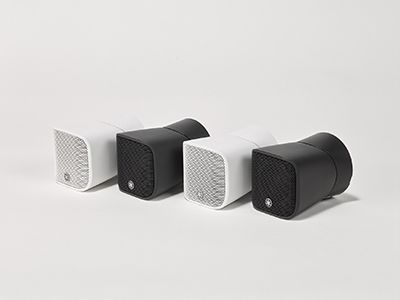

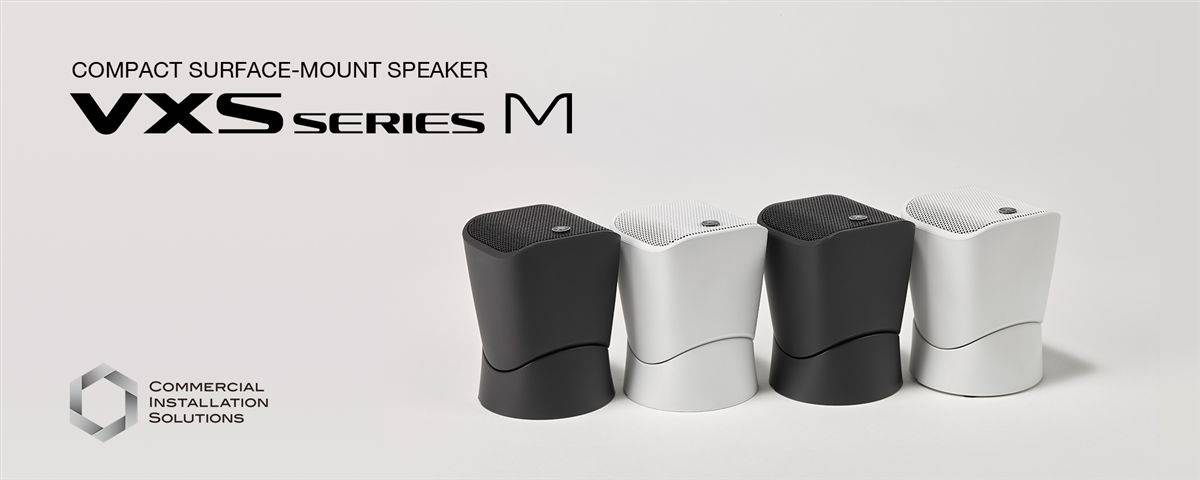

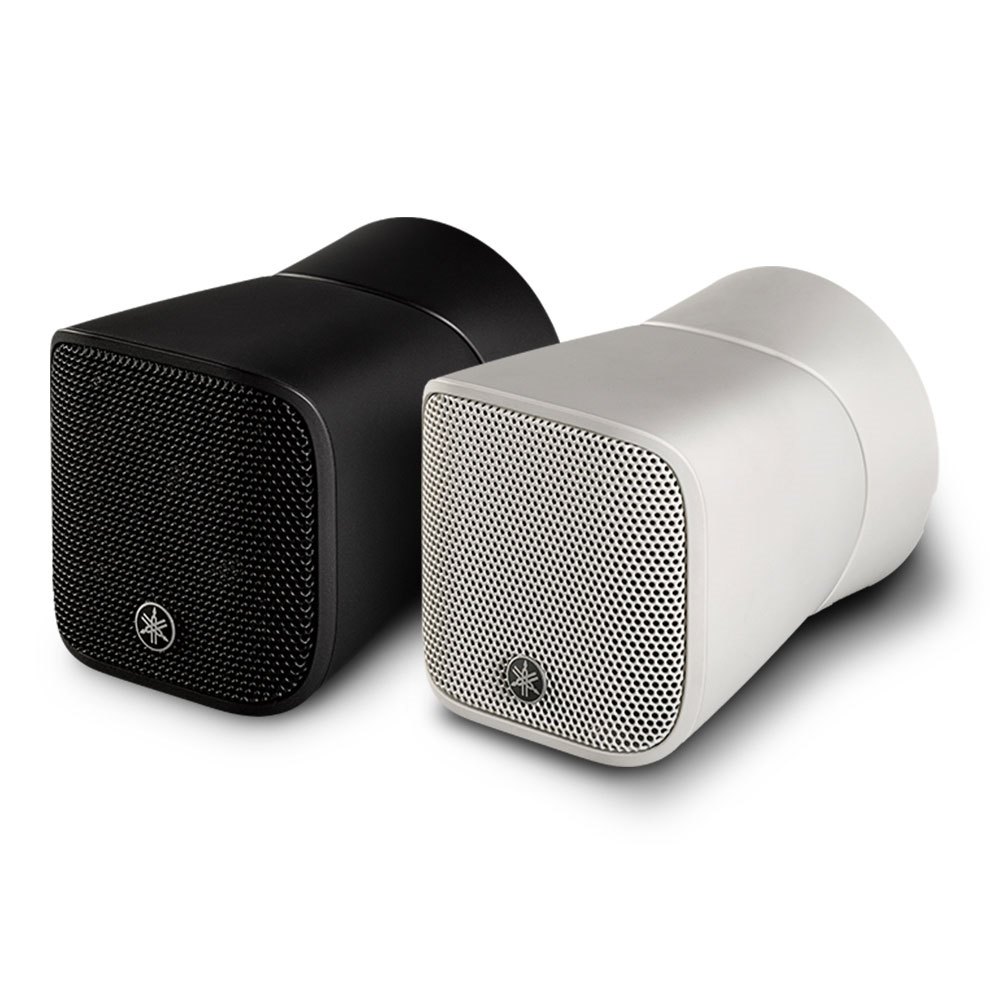

VXS 系列 "M model"
朦朧音頻與室內設計之間的界限
優雅的環境不僅僅取決于裝飾和照明，聲音也起著至關重要的作用。VXS系列“M”型號結合了緊湊型墻面安裝揚聲器的精細聲音和設計，將為精致、優雅的空間做出重大貢獻。
雖然一些緊湊型揚聲器系統的聲音可作為折中的選擇，但創新的VXS系列“M”型號的設計體現在每個細節中，無論是內在的驅動器還是外殼，都在盡可能小的空間內提供最好的音質。優美的曲線定義了一個雅致的外形，它將優雅地融入任何室內裝飾之中。
卓越音質表現的關鍵在于1.5英寸小型全頻驅動單元。雅馬哈將50多年音箱開發和生產中積累的技術和專業知識廣泛應用于這款揚聲器中，帶來卓越的清晰度和驚人的聲音重現。
首先，您會驚訝于這款型號的外觀，接著您將被它非凡的聲音所吸引。
VXS 系列 "M model"
立即購買
優雅的環境不僅僅取決于裝飾和照明，聲音也起著至關重要的作用。VXS系列“M”型號結合了緊湊型墻面安裝揚聲器的精細聲音和設計，將為精致、優雅的空間做出重大貢獻。
產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。
產品信息
相關產品
為背景音樂而設計
背景音樂的再現需要均勻的擴散、均勻的頻率響應和最合適的聲壓級。VXS系列M model專為背景音樂應用而設計，可從最大程度滿足上述所有條件。寬廣的170°水平和垂直擴散為整個覆蓋區域提供均勻準確的頻率響應，帶來真實自然的聲音，甚至能讓聽眾以為這是一場現場音樂表演。

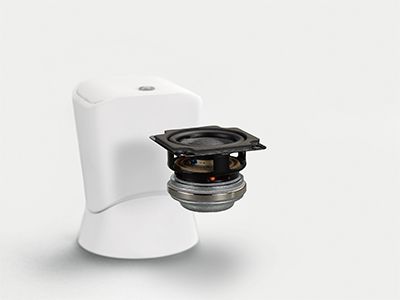

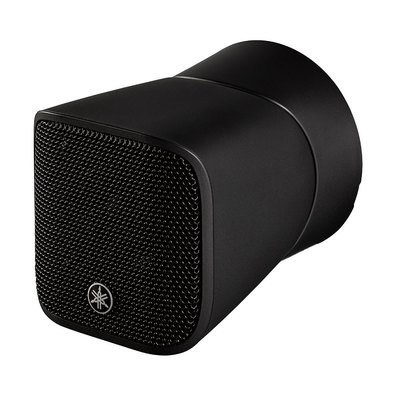

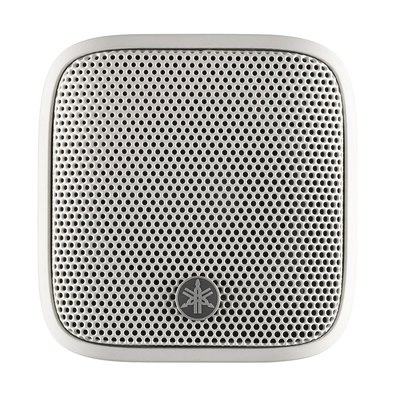

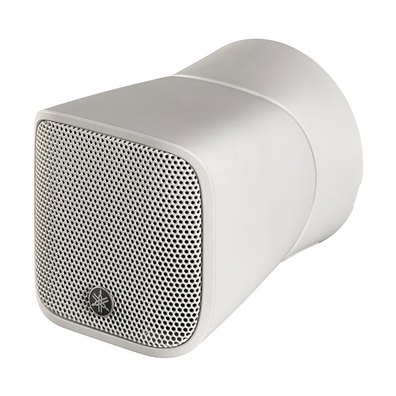

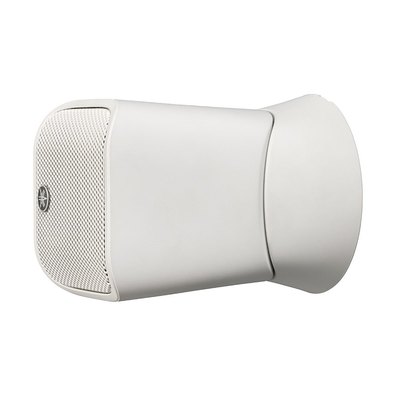

高性能的全頻驅動器
VXS1ML配備新開發的緊湊型1.5寸全頻驅動器和強大的釹磁鐵。這款創新的驅動器經過精心設計，可實現細致詳盡且逼真的音樂波形再現。整個系統經過微調，緊湊而又輕巧的單個設備即可提供高品質聲音。

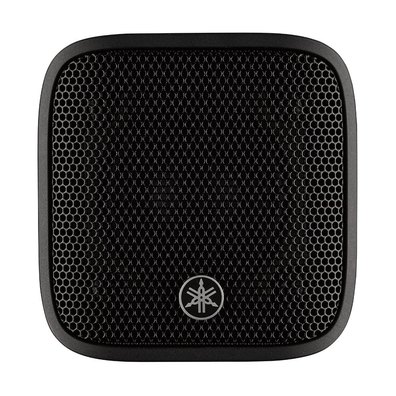

功能與優雅的高度融合
為了將視覺沖擊最小化，揚聲器的尺寸已盡可能濃縮，除此之外VXS1ML還擁有流暢的線條，能夠輕松融入各種室內裝飾。VXS1ML集品質與顏值于一身，同時擁有卓越的聲音和精致的視覺吸引。

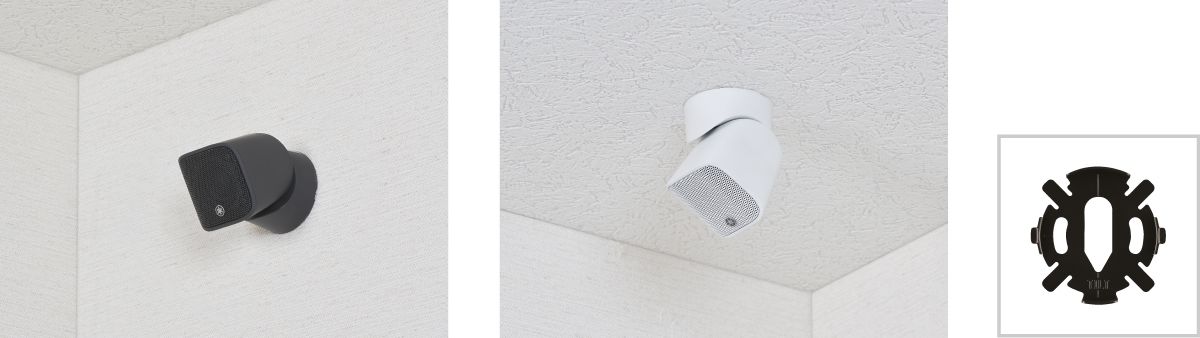

多種安裝方案，滿足任何內裝需求
VXS系列M型號附帶多種類型的支架，可根據應用情況采取不同的安裝方式。

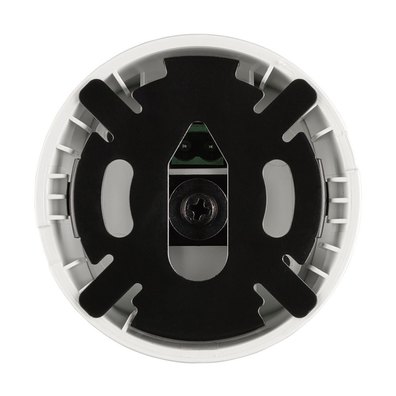

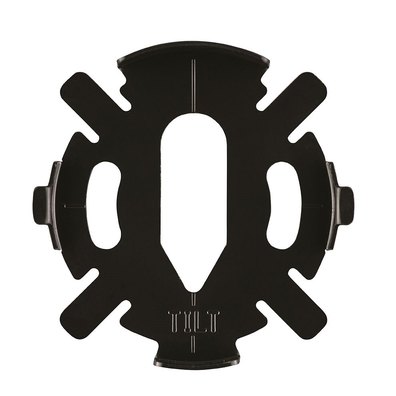

可選支架

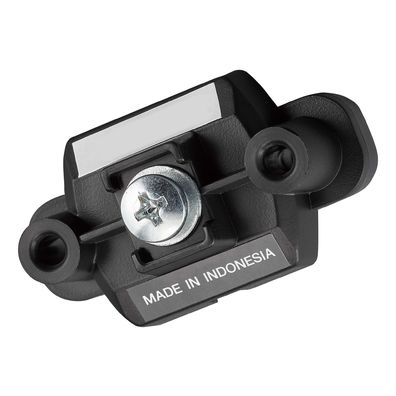

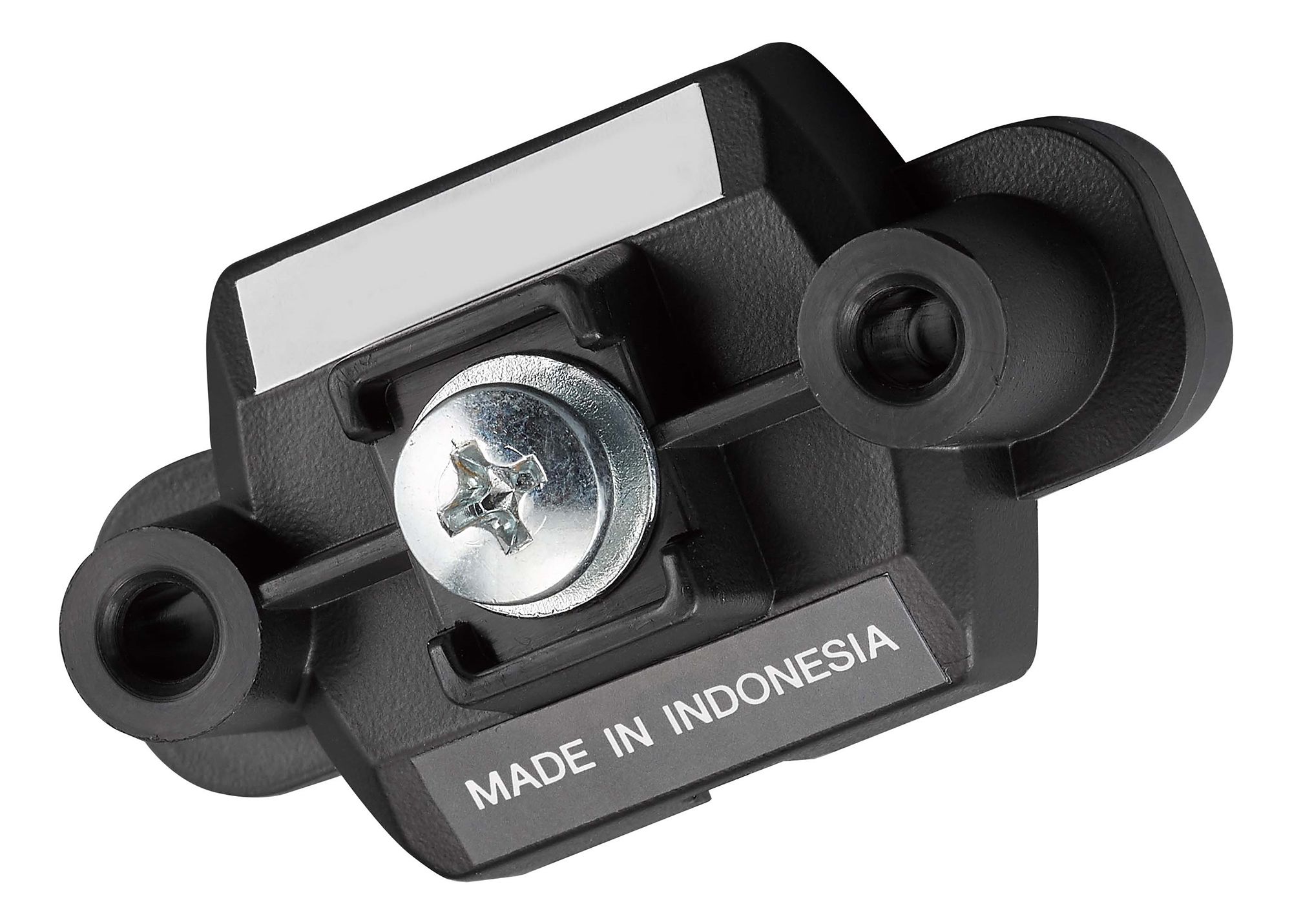

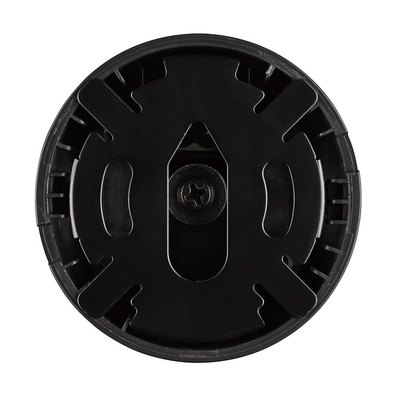

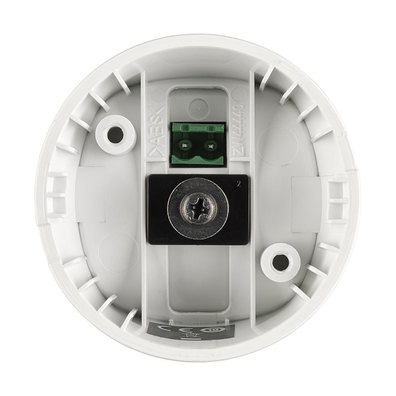

VXS系列M型號配備便于墻面和吸頂安裝的硬件。
Ceiling mound adapter

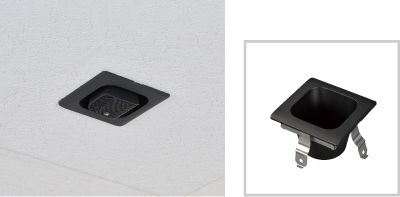

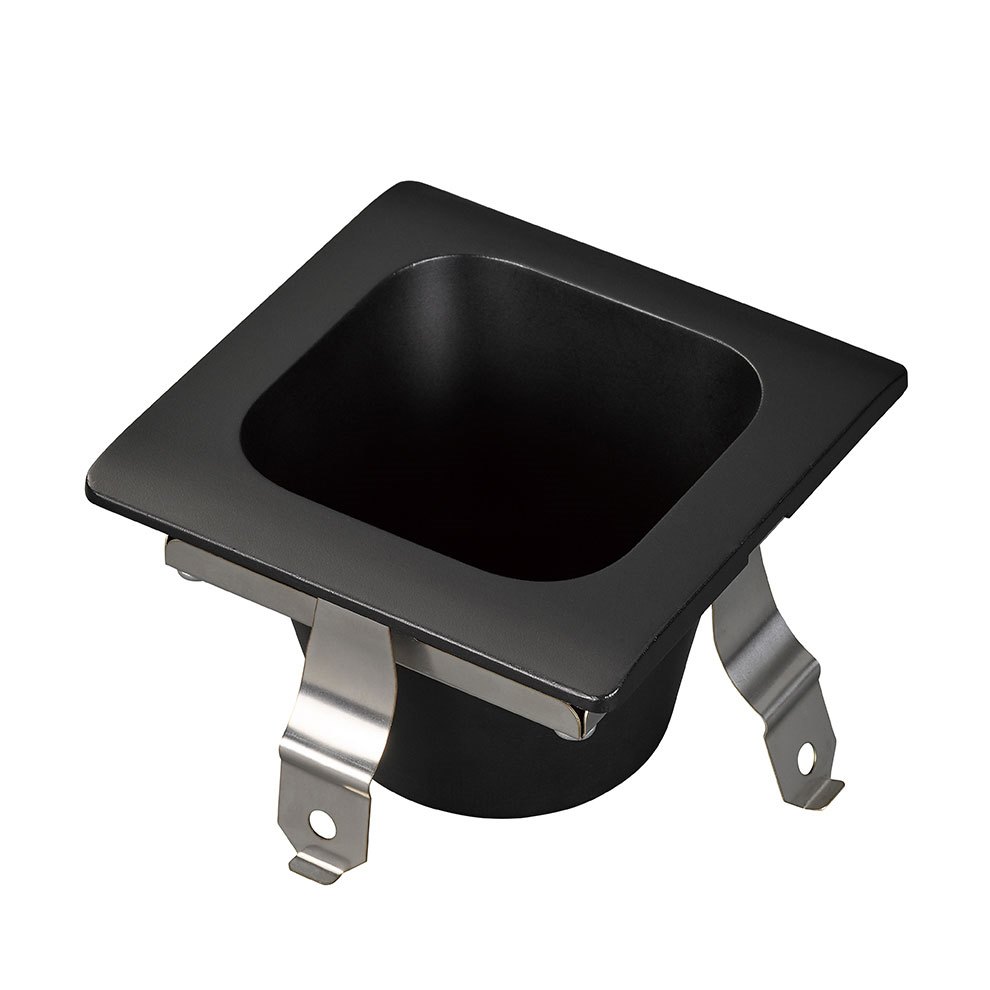

可選的CMA1MB和CMA1MW吸頂安裝適配器可將揚聲器嵌入天花板或墻面，使揚聲器隱形。

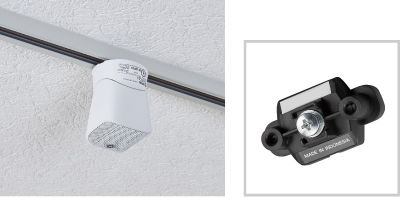

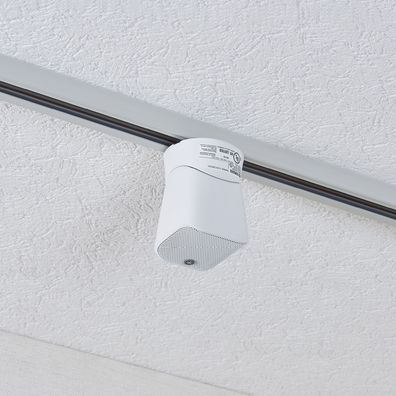

軌道安裝適配器

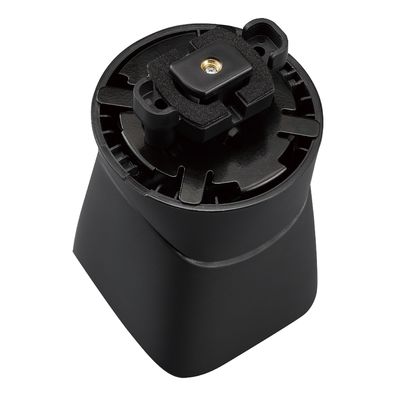

可選的RMA1MB軌道安裝適配器，可將揚聲器像聚光燈一樣安裝在照明軌道上。

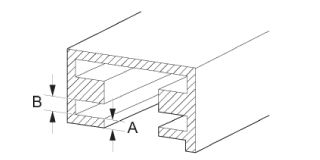

*如下圖所示，RMA1MB可與燈光軌道搭配使用，其中A部分的規格需大于1.5mm且小于6.0mm，B部分的規格應大于3mm。
Compact Subwoofer Option for Luxurious Bass
在需要更堅實低音的情況下，緊湊型VXS3S超低音揚聲器是VXS1ML的理想選擇。采用原創SR-Bass? 技術，緊湊的墻面安裝全頻揚聲器VXS3S可實現強大的低音表現。VXS3S具有衛星接口，用于直接、簡單地安裝VXS系列“M”型號，以實現最佳聲音平衡。

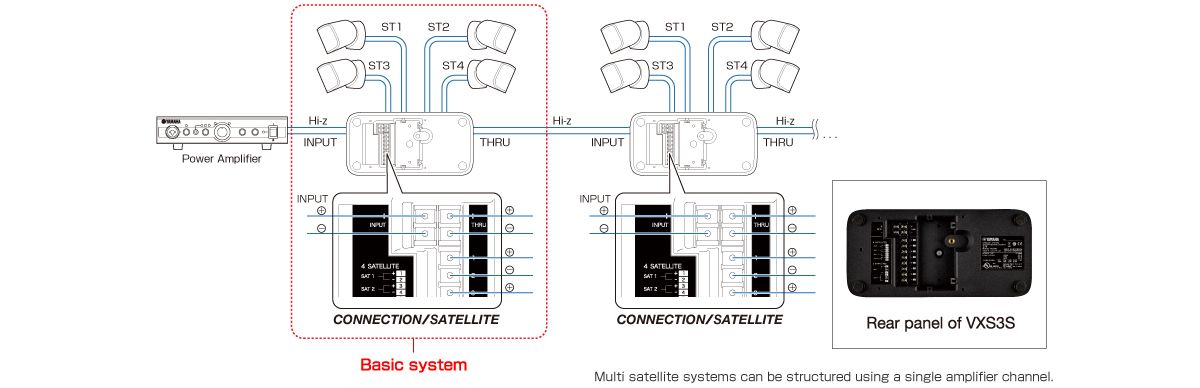

VXS1ML + VXS3S衛星系統：
VXS3S內置的衛星接口可以輕松連接至VXS1ML揚聲器，同時提供合適的播放平衡。
Internet無線電電臺訪問更新
某些網絡產品可以更新互聯網廣播服務提供商。
購物指南
為了確?？稍L問Internet無線電臺，無線電臺服務提供商將特定網絡產品，從 vTuner 變成 airable.radio。歡迎以下產品的用戶安裝以下軟件更新。
需進行軟件更新的無線電收音機
CD-NT670, CD-NT670D, CX-A5100, HTR-4068, HTR-4069, HTR-5069, HTR-6068, ISX-18, ISX-80, MCR-N470, MCR-N470D, MCR-N570, MCR-N570D, MCR-N670, MCR-N670D, MCR-N870, MCR-N870D, NX-N500, R-N402, R-N402D, R-N602, RX-A1050, RX-A1060, RX-A2050, RX-A2060, RX-A3050, RX-A3060, RX-A550, RX-A660, RX-A750, RX-A760, RX-A850, RX-A860, RX-AS710, RX-AS710D, RX-S601, RX-S601D, RX-V1079, RX-V1081, RX-V2079, RX-V2081, RX-V3079, RX-V3081, RX-V479, RX-V481, RX-V481D, RX-V579, RX-V581, RX-V679, RX-V681, RX-V779, RX-V781, SRT-1500, TSR-5790, TSR-5810, TSR-7790, TSR-7810, WX-010, WX-030, WXA-50, WXC-50, YAS-306, YAS-706, YSP-1600, YSP-2700, YSP-5600
軟件更新后，您可以通過點擊MusicCast應用程序播放屏幕上的“添加到收藏夾”來注冊您喜歡的網絡電臺。 在vTuner網站（http://yradio.vtuner.com/）上注冊收藏夾的功能將不再可用。
對其他 Yamaha 產品的影響
還有其他型號與任何固件更新不兼容，可以直接替代互聯網廣播電臺的訪問并確保未來的連接。因此，他們當前的互聯網無線電臺接入取決于原始互聯網無線電服務提供商的可用性和功能。
與軟件更新不相容
CD-N301, CD-N500, CRX-N560, CX-A5000, HTR-4065, HTR-4066, HTR-4067, HTR-5066, HTR-5067, HTR-6064, HTR-6065, HTR-6067, HTR-7065, HTR-8063, HTR-9063, MCX-A300, MCX-P200, MCX-RC100, NP-S2000, R-N301, R-N500, RX-A1000, RX-A1010, RX-A1020, RX-A1030, RX-A1040, RX-A2000, RX-A2010, RX-A2020, RX-A2030, RX-A2040, RX-A3000, RX-A3010, RX-A3020, RX-A3030, RX-A3040, RX-A710, RX-A720, RX-A730, RX-A740, RX-A810, RX-A820, RX-A830, RX-A840, RX-S600, RX-S600D, RX-V1067, RX-V1071, RX-V1073, RX-V1075, RX-V1077, RX-V2065, RX-V2067, RX-V2071, RX-V2073, RX-V2075, RX-V2077, RX-V3067, RX-V3071, RX-V3073, RX-V3075, RX-V3077, RX-V3900, RX-V473, RX-V475, RX-V477, RX-V500D, RX-V573, RX-V575, RX-V577, RX-V671, RX-V673, RX-V675, RX-V677, RX-V771, RX-V773, RX-V775, RX-V777, RX-V867, RX-V871, RX-Z7, TSR-6750, YMC-700

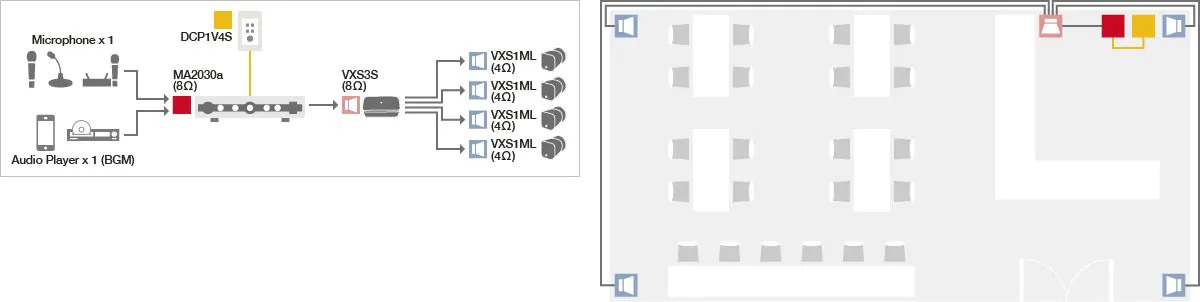

系統示例1：咖啡廳
VXS1ML和VXS3S系統是背景音樂應用的理想之選，例如咖啡廳等僅在服務區域安裝數只揚聲器的場合。寬廣的投射范圍能夠以最少揚聲器數量實現有效覆蓋。通過衛星連接可以輕松快速地完成安裝。

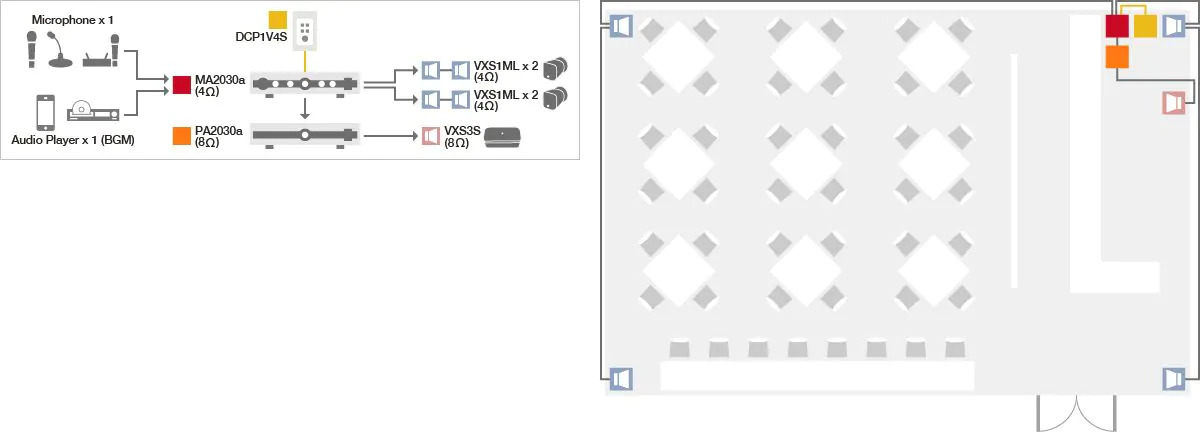

系統示例2：咖啡廳2
這是一個靈活的系統，可以分別控制中高頻和低頻范圍。您可以根據自己的喜好和音源靈活調整平衡。

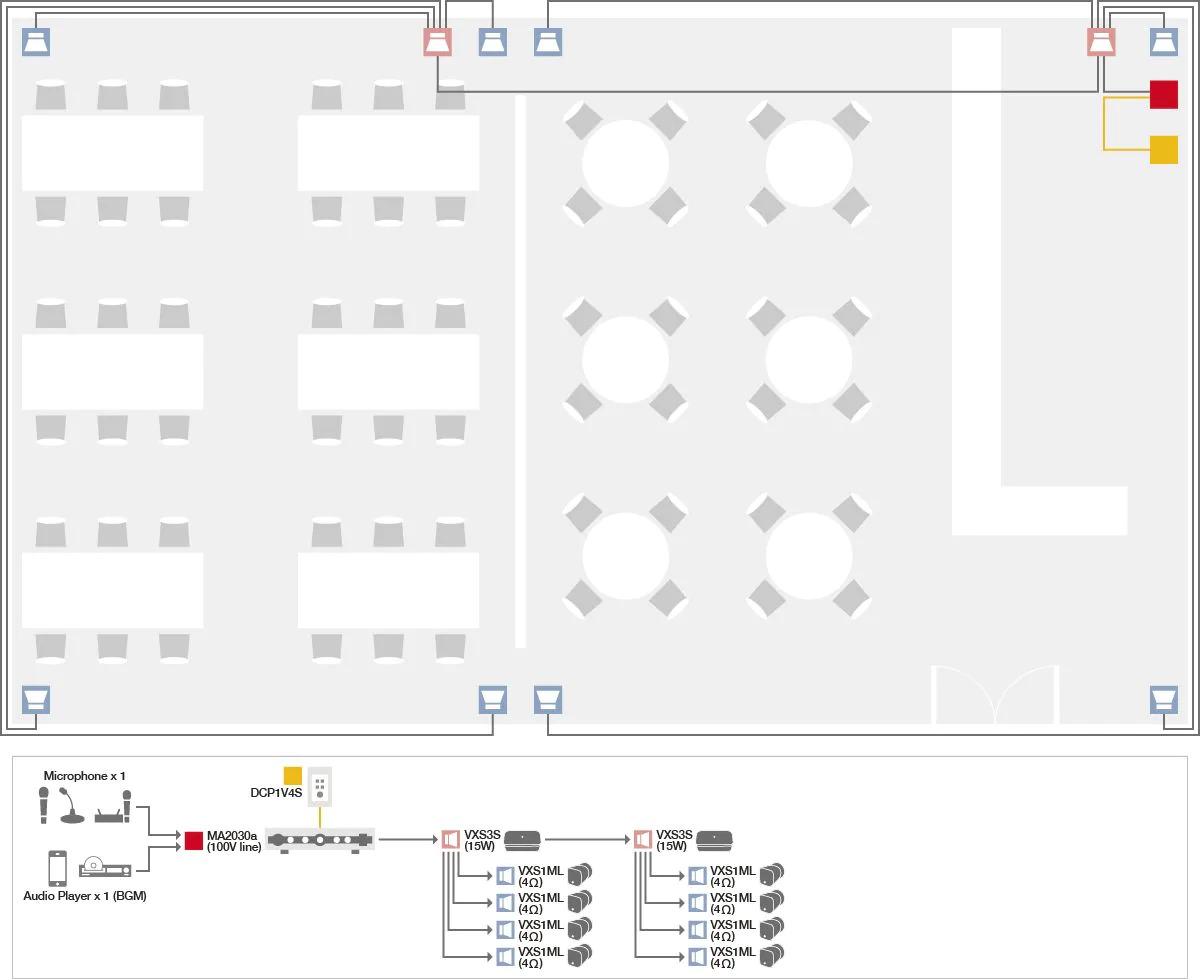

系統示例3：餐廳
這是一個以高阻抗連接VXS3S并構建多個衛星的系統。通過點擊切換輸出瓦數，您可以輕松更改所需的音量。
系統示例4：零售店
這是一個以高阻抗連接VXS3S并構建多個衛星的系統。通過點擊切換輸出瓦數，您可以輕松更改所需的音量。使用MA2120，可以在對應區域中以不同音量提供不同音源。
| VXS1MLB / VXS1MLW | ||
|---|---|---|
| 揚聲器類型 | 全頻，閉箱 | |
| 頻率范圍（-10dB） | 180Hz-20kHz | |
| 標稱覆蓋角度 | H | 170° |
| V | 170° | |
| 單元 | LF-HF | 1.5" 錐形單元 |
| 額定功率 | NOISE | 5W |
| PGM | 10W | |
| PEAK | 20W | |
| 額定阻抗 | 8Ω | |
| SPL | 靈敏度（1W、1m軸上） | 79dB SPL *1 |
| 峰值（計算值） | 92dB SPL *2 | |
| I/O接口 | Euroblock（2針）× 1 | |
| 表面處理 | VXS1MLB：黑（近似值：Munsell N3），VXS1MLW：白（近似值：Munsell N9） | |
| 外形尺寸 | W | 62mm (2.4") *3 |
| H | 62mm (2.4") *3 | |
| D | 82mm (3.2") *3 | |
| 凈重 | 0.17 kg (0.37 lbs) *3 | |
| 附件 | 墻面/吸頂支架 | |
| 包裝 | 單獨包裝 | |
| 認證 | NFPA70、CE、RoHS | |
| 選項 | CMA1MB / CMA1MW：吸頂安裝適配器，RMA1MB：軌道安裝適配器 | |
- *1: 全空間（4π）（300Hz-10kHz）
- *2: 基于功率和靈敏度計算，排除功率壓縮
- *3: 僅揚聲器
固件 / 軟件
產品手冊
產品手冊
產品說明書
在線使用說明書
NS-1
NS-1
NS-1 是一個功能強大且直觀的系統配置和模擬工具，使NEXO和Yamaha用戶能夠配置和優化廣泛的NEXO和Yamaha系統性能。
其他（工程數據參數等）
Commercial Installation Solutions Speaker Calculator（CISSCA）是一款軟件應用程序，可以快速計算出在用戶指定空間內實現最佳性能所需的揚聲器數量，以及系統的有效聲壓級。用戶可以指定空間大小、要使用的揚聲器類型和揚聲器布局。
- 用快速、輕松的方式來估計項目所需的揚聲器數量。
- 簡單的設置和操作。
- 報告輸出功能為系統方案提案提供便捷的文檔。
支持的揚聲器（V3.0）
* 某些地區無售。
如何使用
模式選擇
房間信息
揚聲器/應用設置
預估揚聲器數量
有效聲壓級分布圖
報告輸出
AUTO模式
自動模式通過簡單的操作可快速計算出揚聲器的數量。此模式下只可使用VXC4吸頂安裝揚聲器。
步驟1：輸入空間的大小和聽眾耳朵的高度?？筛鶕?jù)需要導入藍圖或其他圖像。
步驟2：選擇VXC4吸頂揚聲器的布局類型。
步驟3：應用程序類型為BGM或Speech。
步驟4：檢查設置和預估揚聲器數量的結果。如有需要，可調整（移動或移除）單個揚聲器的位置。
步驟5：檢查預估系統的有效聲壓級與步驟3中輸入的目標聲壓級之間的差值。點擊“REPORT”按鈕，以報告形式輸出結果。
ADVANCED模式
ADVANCED模式可根據用戶指定的條件，通過更靈活、更詳細的設置，快速計算最佳性能所需的揚聲器數量。各種吸頂安裝揚聲器、墻面安裝揚聲器和超低音揚聲器都可以在這種模式下使用。
步驟1：輸入空間的大小和聽眾耳朵的高度。可根據需要導入藍圖或其他圖像。
步驟2：選擇需要使用的揚聲器類型。
步驟3：指定項目的應用類型和目標聲壓級。
步驟4：指定揚聲器的布局。
步驟5：檢查設置和預估所需的揚聲器數量的結果。如有需要，可調整（移動或移除）單個揚聲器的位置。
步驟6：檢查預估系統的有效聲壓級與步驟3中輸入的目標聲壓級之間的差值。點擊“REPORT”按鈕，以報告形式輸出結果。
揚聲器系統設計要點
在揚聲器系統設計中，在聽音平面（即聽者耳朵的平均高度）保持均衡的聲壓級是揚聲器系統設計的一個重要指標。請記住以下幾點。
吸頂安裝揚聲器
需要注意的是，吸頂揚聲器規格中列出的標稱覆蓋角度與揚聲器的實際有效覆蓋角度有所不同。標稱覆蓋角度下的聲壓比軸上的聲壓級低6dB，這是在與揚聲器保持恒定距離時測得的。有效覆蓋角度的定義為在聽音平面上，聲壓級比軸上聲壓級低6dB的角度。有效覆蓋角度一般為標稱覆蓋角度的70～80%。CISSCA根據有效覆蓋角度進行計算。
吸頂揚聲器布局方案
最大重疊
在最大覆蓋范圍的揚聲器配置中，將一只衰減6 dB的揚聲器與相鄰揚聲器軸對齊排列。這種方法需要更多數量的揚聲器，但在依賴高聲壓級的應用中，可以獲得最佳的整體性能。
最小重疊
無邊距的揚聲器布局可能會導致覆蓋范圍出現間隙。建議采用最小重疊方法，以有效消除聲音覆蓋范圍的間隙。
無邊距布局
雅馬哈主要推薦無邊距布局，這是一種常用配置，可以對齊相鄰揚聲器的-6 dB點。CISSCA支持的所有雅馬哈吸頂揚聲器在這個布局具有很大優勢。
1.4 x 邊距布局
在這種配置中，揚聲器的間距是標準無邊距布局的1.4倍。這樣布局可減少揚聲器的數量，從而構建出雅馬哈推薦的經濟型系統。
2.0 x 邊距布局
揚聲器的間距是標準無邊距布局的2倍。這是最經濟的方法，但可能導致整個聽音區域聲壓級不均勻。
墻面安裝揚聲器
通過將具有恒定指向性號角的點聲源揚聲器的垂直軸面向最后一排目標（觀眾）上方，即可輕松獲得均衡的聲壓級分布。這與指向角度的定義存在著一定的關聯。通過將軸向?qū)?zhǔn)最后一排，由距離衰減（平方反比定律）造成的聲壓級衰減與號角的軸外指向特性造成的聲壓級損失將相互抵消。CISSCA讓您可以微調墻面安裝揚聲器的傾斜角度，以獲得系統設計的最大靈活性。
