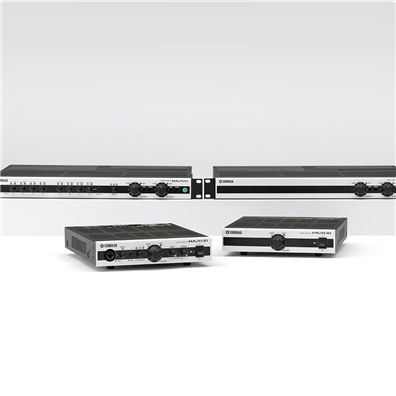

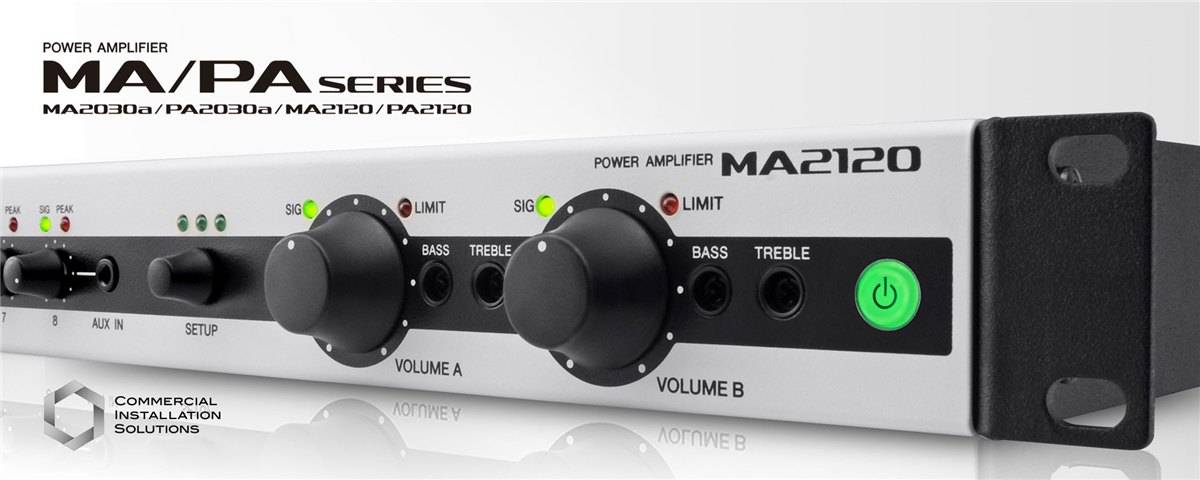

MA/PA 系列
A Smart Simple Solution
Yamaha商用安裝解決方案產品線的新貴——MA/PA系列小型功放快速方便的安裝特點和直觀的操作方法，使您商業空間的擴聲工作更加便捷?，F(xiàn)有的MA2030和PA2030兩款型號是零售商店、餐廳甚至教室或醫院的音頻解決方案的理想選擇，全新加入的MA2120和PA2120兩款型號則能滿足對DSP功能和區域控制的高功率、高靈活性的廣泛需求。所有型號的外觀低調內斂，性能高效靈活， MA2030和MA2120具備聲源EQ（低音/高音）的混音能力，同時在我們的專業音響設備上使用了廣受贊譽的YamahaDSP技術。無論在餐廳、咖啡廳播放背景音樂，還是在需要多支話筒的會議室進行擴聲，MA/PA系列是精簡而強悍的理想聲音塑造工具。
- 簡單的設置，友好的用戶界面
- 立體聲以及話筒輸入（MA系列）
- 為背景音樂而優化的DSP功能（MA系列）
- 可切換低阻（3/4/8 Ω）或者高阻（70/100 V）音箱系統
- 增強的立體聲聲源EQ功能（MA系列）
- 內置音箱EQ用于Yamaha VXS/VXC系列音箱
- 針對PA系列功放可實現簡便的區域擴展（不包含PA2030a）
- 可選配DCP控制面板，可輕松實現遠程音量控制，話筒開關以及警鈴觸發（不包含PA2030a）
- 行業領先的雅馬哈質量控制及可靠性
- 緊湊，節省空間的外形設計*
* 所有型號均為自然冷卻設計，因此在產品周圍需要足夠的空間保證空氣流動。
MA/PA系列特性
MA/PA 系列
立即購買
定壓定阻可切換的緊湊型D類放大器 （定阻: 30W x2ch, 定壓: 60W x1ch)。設計智能小巧，對于需要背景音樂播放以及一個話筒輸入的任何小型場所來說是為合適的解決方案。
產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。
產品信息

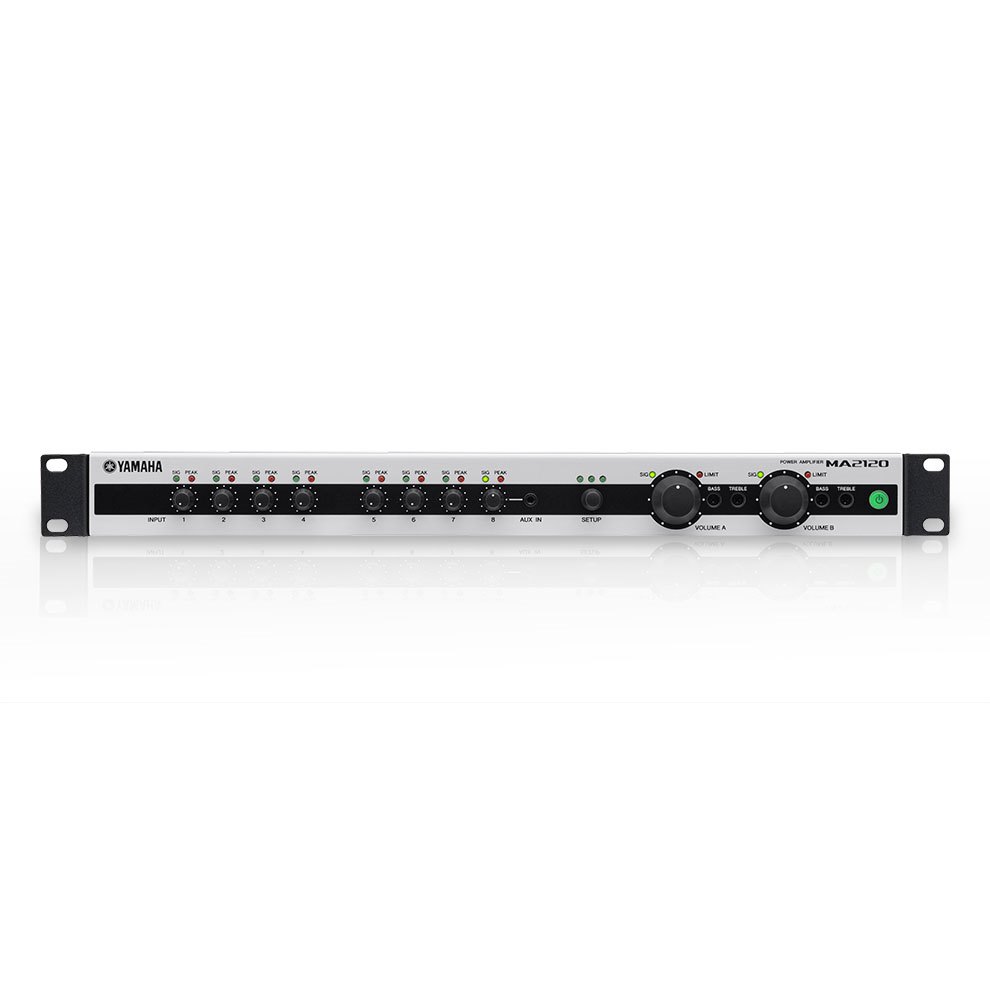

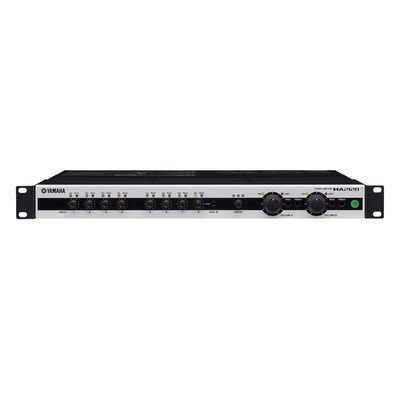

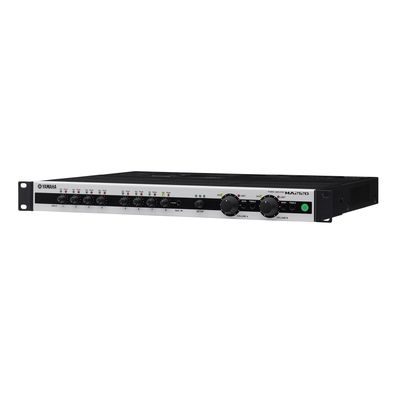

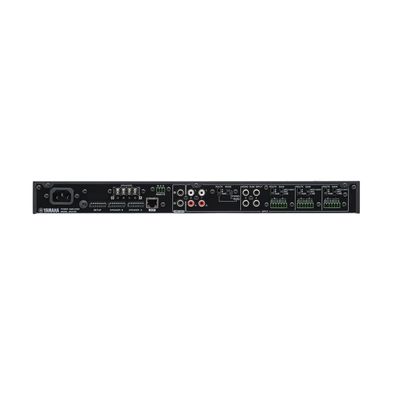

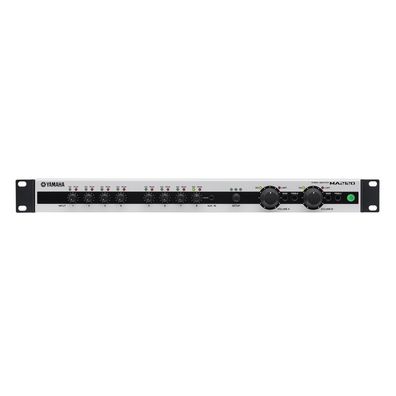

MA2120 立體聲功放
可切換低阻/高阻D類混音功率放大器（低阻：120Wx2@4?，100W x2ch @3?/8?，高阻：120W x2ch或200W x1ch，70V/100V），具有6個話筒/線路輸入，2個立體聲輸入和強大的DSP功能，提供高品質音樂播放和話筒使用。
- 簡單的設置，友好的用戶界面，操作輕松便捷
- 支持低阻（120W x2ch @4?或100W x2ch @3?/8?）和高阻（120W x2ch或200W x1ch，70V/100V）音箱系統
- 靈活的6個話筒/線路輸入和2個立體聲輸入，所有6個話筒輸入都具有24V設置
- 用于音樂播放和話筒使用的DSP功能（反饋抑制器、優先閃避器、電平控制器、混響&回聲）
- 帶有增強功能的低音和高音立體聲聲源EQ
- 用于每個輸出通道優化聲音的輸出EQ
- 內置音箱EQ用于Yamaha VXS/VXC系列音箱，可選擇HPF和LPF設置
- 對兩個獨立區域（聲源/音量區）的輸入聲源和音量進行控制
- 通過可選購DCP控制面板（DCP4V4S、DCP1V4S、DCP4S，多2個單元）進行遠程音量控制和話筒開/關切換
- 智能保護功能確保安全可靠的操作
- 能源之星認證
- 雅馬哈環保產品認證
- 節省空間的1U機架安裝尺寸（需為冷卻和自下而上的氣流保留充足的空間）

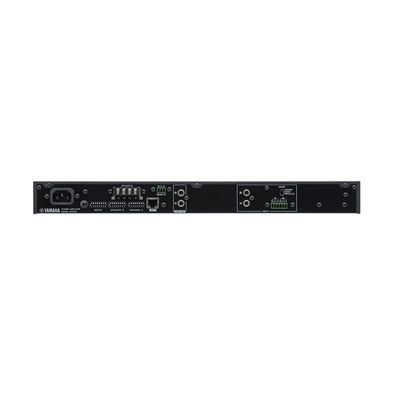

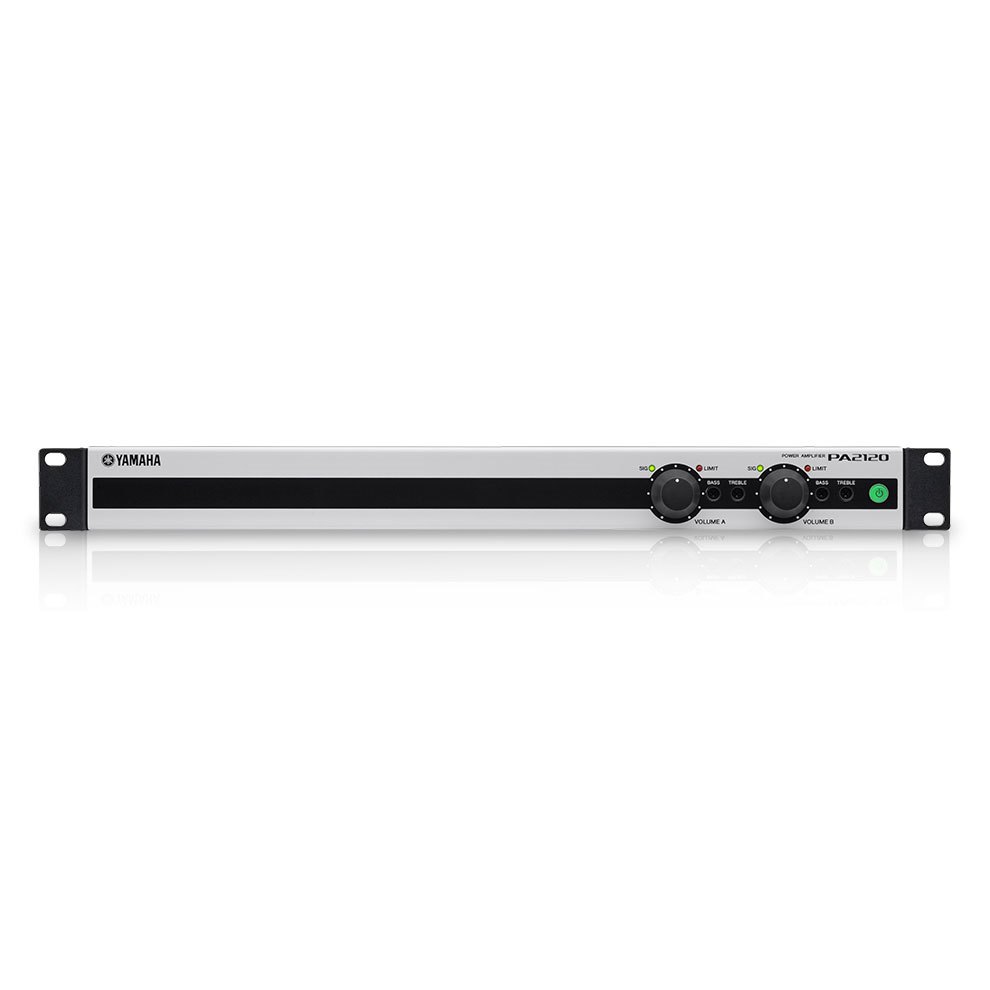

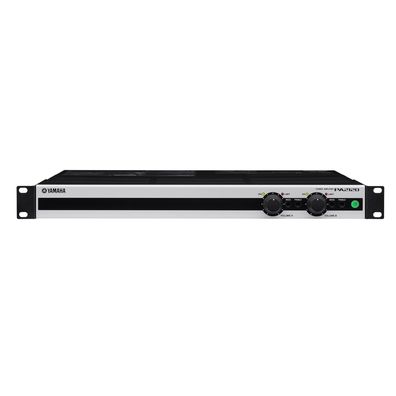

PA2120 立體聲功放
可切換低阻/高阻D類混音功率放大器（低阻：120Wx2@4?，100W x2ch @3?/8?，高阻：120W x2ch或200W x1ch，70V/100V），具有1個立體聲/2個單聲道線路輸入，能與MA2120混音功率放大器結合使用。
- 簡單的設置，友好的用戶界面，操作輕松便捷
- 支持低阻（120W x2ch @4?或100W x2ch @3?/8?）和高阻（120W x2ch或200W x1ch，70V/100V）音箱系統
- 1個立體聲/2個單聲道線路輸入
- 用于每個輸出通道優化聲音的輸出EQ
- 內置音箱EQ用于Yamaha VXS/VXC系列音箱，可選擇HPF和LPF設置
- 對兩個獨立區域（聲源/音量區）的輸入聲源和音量進行控制
- 添加PA2120擴展覆蓋區域或分區
- 通過可選購DCP控制面板（DCP4V4S、DCP1V4S、DCP4S，多2個單元）進行遠程音量控制和話筒開/關切換
- 智能保護功能確保安全可靠的操作
- 能源之星認證
- 雅馬哈環保產品認證
- 節省空間的1U機架安裝尺寸（需為冷卻和自下而上的氣流保留充足的空間）

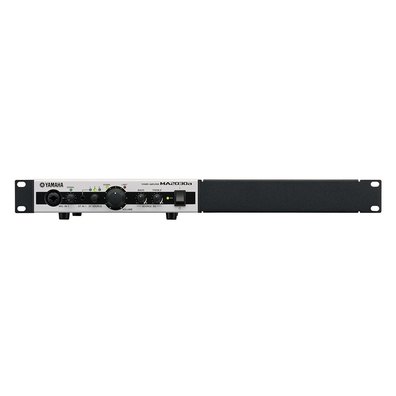

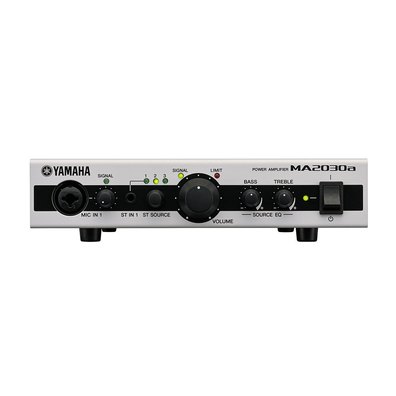

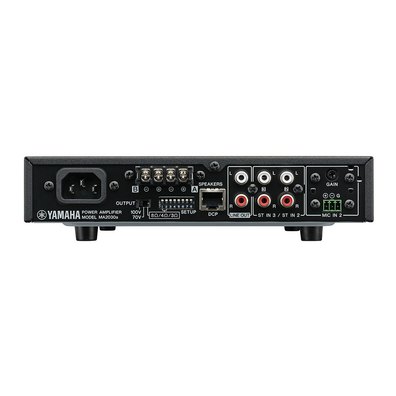

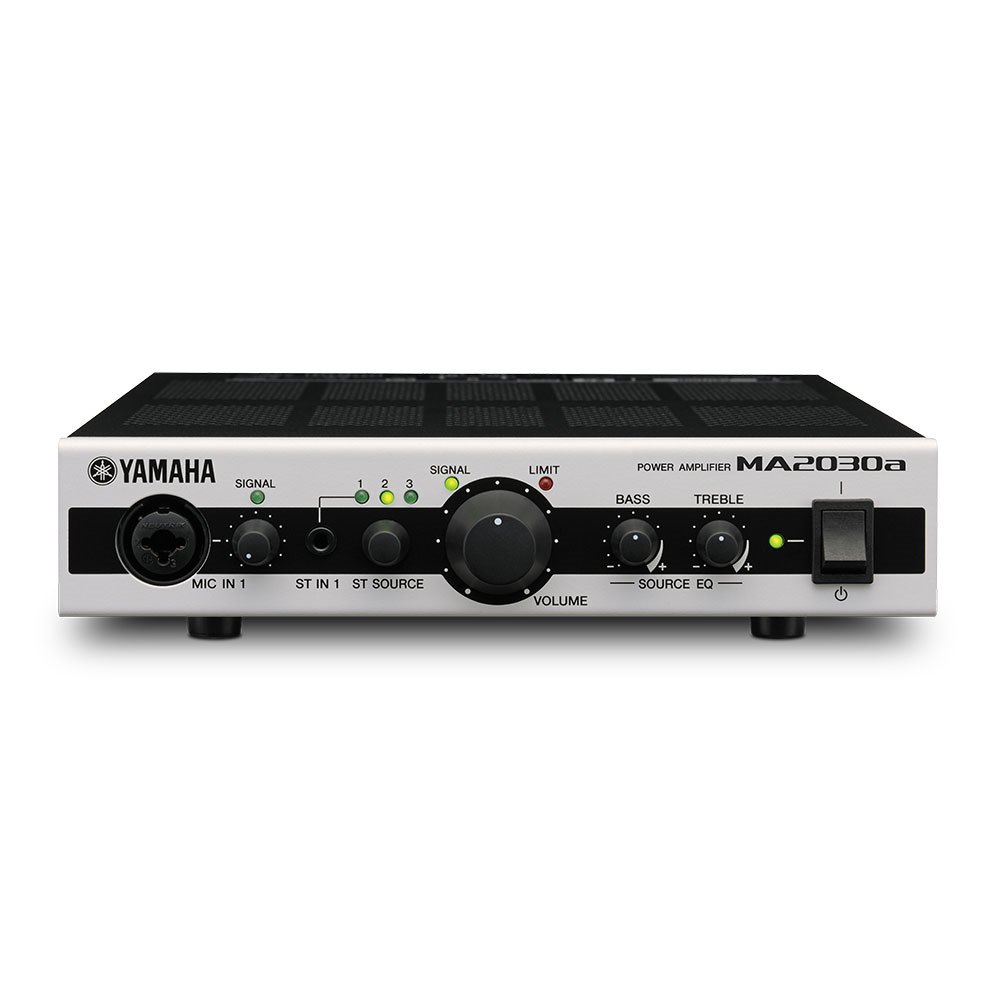

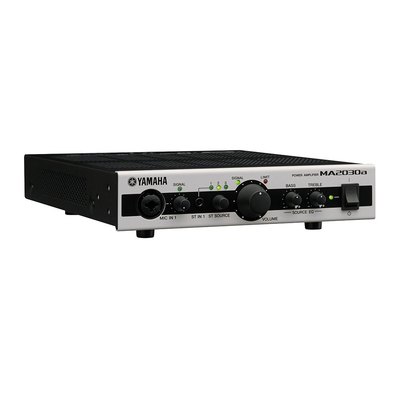

MA2030a 立體聲功放
可切換低阻/高阻D類混音功率放大器（低阻：30Wx2ch， 高阻：60W x1ch），具有3類可選立體聲輸入，2個話筒輸入和強大的DSP功能，提供高品質音樂播放和話筒使用。
- 簡單的設置，友好的用戶界面，操作輕松便捷
- 支持低阻（30W @3?/4?/8?）和高阻（60W x1ch 70V/100V）音箱系統
- 靈活的2個話筒輸入和可選擇3個立體聲輸入
- 用于音樂播放和話筒使用的先進DSP功能（反饋抑制器、優先閃避器、電平控制器）
- 帶有增強功能的低音和高音立體聲聲源EQ
- 內置音箱EQ用于Yamaha VXS/VXC系列音箱
- 內置HPF
- 添加PA2030a擴展覆蓋區域或分區
- 通過可選購DCP控制面板（DCP1V4S，1個DCP面板與一個單元搭配）進行遠程音量控制和話筒開/關切換
- 智能保護功能確保安全可靠的操作
- 雅馬哈環保產品認證
- 節省空間的1U機架安裝尺寸（*需為冷卻和自下而上的氣流保留充足的空間）

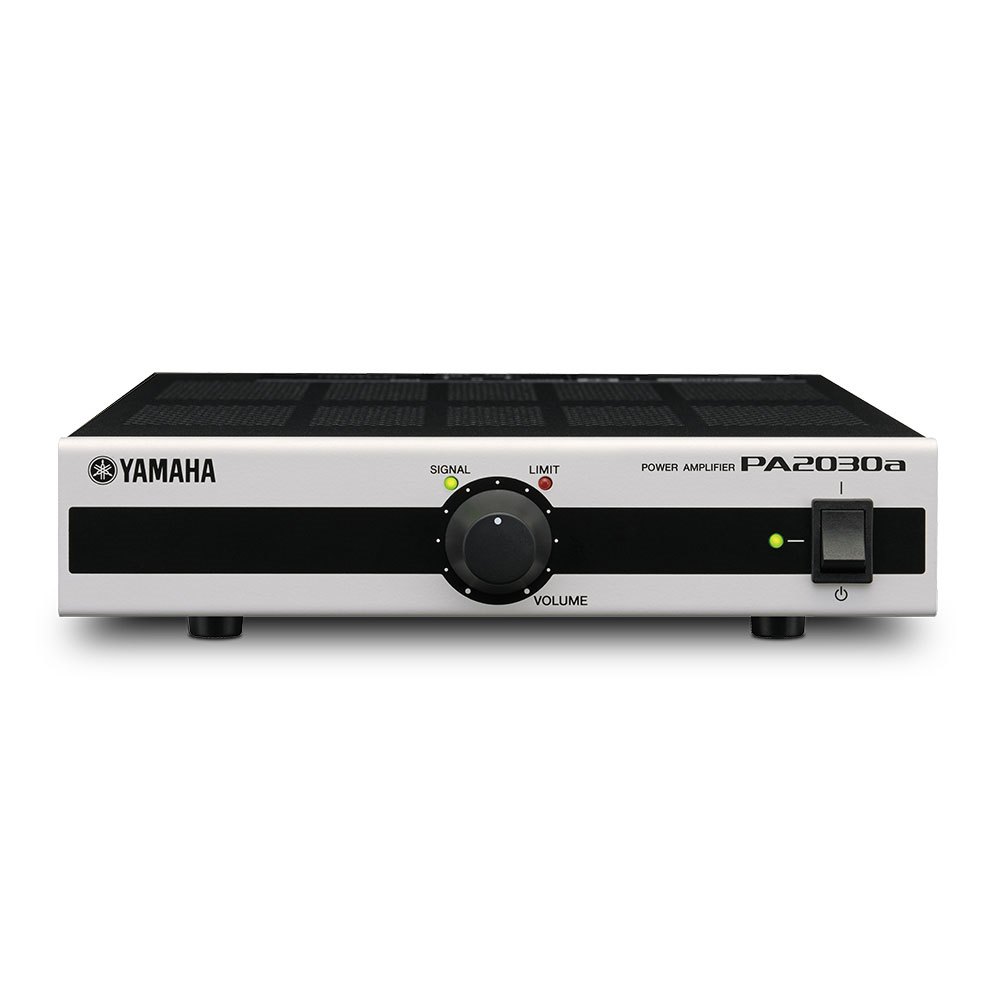

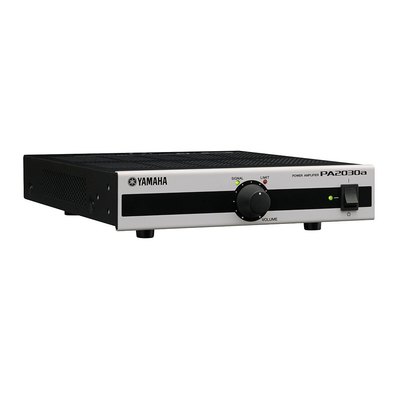

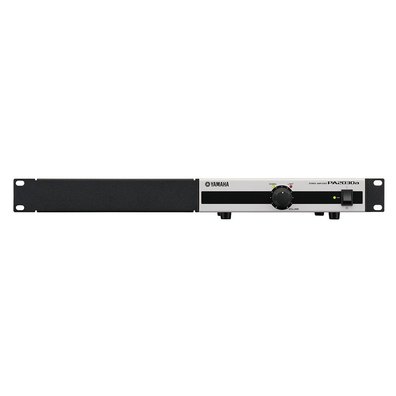

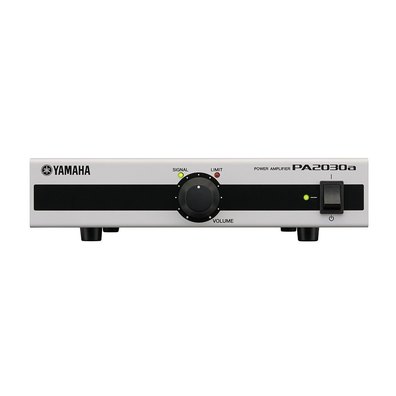

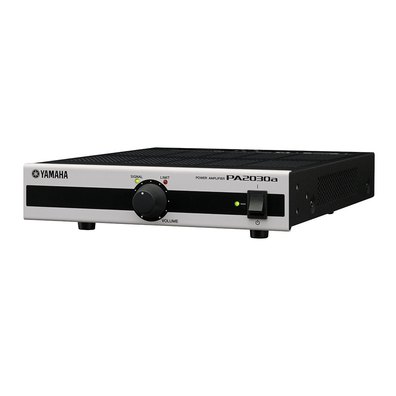

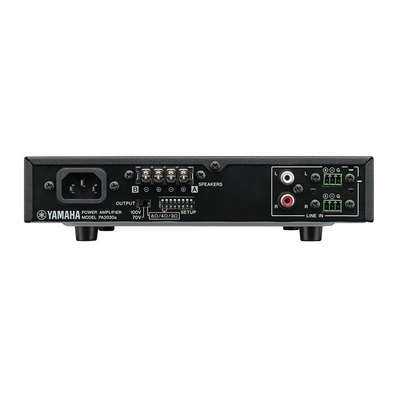

PA2030a 立體聲功放
可切換低阻/高阻D類混音功率放大器（低阻：30Wx2ch，高阻：60W x1ch），具有1個立體聲/2個單聲道線路輸入，能與MA2030混音功率放大器結合使用。
- 簡單的設置，友好的用戶界面，操作輕松便捷
- 支持低阻（30W @3?/4?/8?）和高阻（60W x1ch 70V/100V）音箱系統
- 1個立體聲/2個單聲道線路輸入
- 內置音箱EQ用于Yamaha VXS/VXC系列音箱
- 內置HPF/LPF
- 智能保護功能確保安全可靠的操作
- 雅馬哈環保產品認證
- 節省空間的1U機架安裝尺寸（*需為冷卻和自下而上的氣流保留充足的空間）
相關產品
Casual. Smart. Powerful.
以全年無休地使用為設計目標

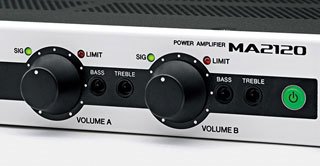

MA/PA系列將雅馬哈幾十載商用音響的制造經驗和技術集結在了由堅固的金屬底盤保護的緊湊、強大、可靠的功率放大器中。MA/PA系列的操作界面體現了操作的易用性。優先考慮布局中常用的輸出音量旋鈕，其它控制器從視覺上讓位于此，大幅度提高了經年累月日常使用的效率。此外，您在安裝和操作中無需使用計算機或執行編程。迅速方便的安裝調試流程之后，操作也無需特殊知識或技能，系統已經為音色出眾的多用途擴聲做好了準備。

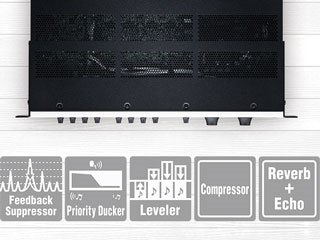

專為增強音樂及話筒控制而使用的雅馬哈DSP功能
MA/PA系列豐富的產品線能夠覆蓋中小型使用環境的廣泛需求——有時僅需單個型號對整體音頻系統進行聲音放大。MA/PA系列能夠進行高品質的音樂回放，話筒通道使用了反饋抑制器，能夠有效消除多余的反饋聲，優先閃避器(Priority Ducker)能夠平滑地調節背景聲電平，該功能同時也能被用于語音播報中，電平控制器(Leveler)具備智能的算法，無論音源的電平如何變化都能保持總體音量穩定。另外，新加入的MA2120型號擁有壓縮器*，能夠?qū)Σ煌脑捦搽娖竭M(jìn)行調整， Reverb和Echo*效果
多種環境，安全高效

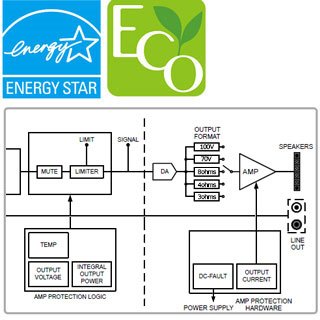

MA/PA系列的內部都采用了高效的D類功放，在小化電能消耗的同時為小規模應用提供充足的功率。供電和放大模塊內置的智能保護功能取自Yamaha功放的旗艦型號，在過載情況下也不會損壞功放和所連接的音箱。所有的MA/PA系列的散熱設計可以實現高效的散熱而不使用冷卻風扇，運行狀態安靜、可靠。
全新加入的MA2120和PA2120均取得了能源之星*（ ENERGY STAR）認證——全球范圍認可的節能環保型設備及設施認證。 MA2120和PA2120都具有自動待機功能，能夠在語音播報或音樂播放交替使用的場合大大減少功率消耗。當超過25分鐘沒有檢測到音頻信號時， MA2120和PA2120的電源將自動切換至待機模式，當系統從輸入設備檢測到任何信號時將立刻啟動設備。環保的MA/PA系列同樣取得了雅馬哈環保產品**的認證。
* 能源之星（ ENERGY STAR）是由美國環境保護局（ EPA）自愿興起的計劃，旨在通過高效節能技術幫助企業或個體節約資金，保護氣候環境。
**雅馬哈環保產品是雅馬哈自主發起，針對環保節能產品開發的一部分。
The Flexibility You Need
支持低阻和高阻音箱系統
MA2030和PA2030都能直接支持低阻和高阻音箱系統，無需額外的轉換設備或硬件，這些硬件可能會占據寶貴的固定安裝的空間并增加成本。用于驅動3Ω或以上的低阻音箱系統時（ 3Ω/4Ω可選）， MA2030和PA2030功放可為兩個通道提供大30W/每通道的功率。通過高阻70V或100V線路形式連接的輸出信號時，單通道高達60W。同樣地，當驅動4Ω的低阻抗系統時， MA2120和PA2120功放能夠為兩個輸出通道提供高達120W的輸出功率。當以3Ω/8Ω模式驅動時，這些功放能夠提供大100W/每通道的功率。通過高阻抗70V或100V的線路連接，單個通道能夠輸出高達200W的功率，這將是中型應用場合的理想之選。另外，由于MA/PA系列可與所有的Yamaha商用固定安裝音箱*連接使用，因此用戶擁有了符合您特定需要的選擇性和靈活的系統設計可能性。舉例來說，單個MA2120單元能夠在高阻抗模式下支持全頻音箱系統，并同時以低阻抗模式支持超低音音箱。使用只有一個輸出通道的MA2030或PA2030，通過連接兩個功放單元也可組成類似系統。*包括VXS系列， VXC系列， VS系列， S系列， NS-AW系列和NS-IC系列。某些地區不提供S系列， NS-AW系列和NS-IC系列。

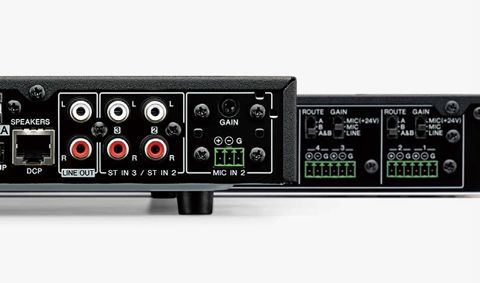

MA2030和MA2120混音功率放大器擁有靈活的連接，能夠適用于廣泛的應用場合。MA2030功放自帶2個話筒輸入（ XLR combo插孔和Euroblock）和3個立體聲輸入（ RCA針）。 XLR combo插孔位于前面板，便于您快速地進行語音播放。 MA2120擁有6個話筒/線路輸入（ Euroblock）和2個立體聲輸入（ RCA針，立體聲mini Phone型）。 6個話筒輸入均具備24V幻象電源，輸入5和6同樣能夠作為2個單聲道SUM輸入使用，提升了輸入性能。
靈活的EQ功能
MA2030具備低音和高音EQ控制器。通過MA2030面板上的EQ旋鈕，您能夠方便地調節立體聲聲源輸入信號的高音和低音頻率。聲源EQ還具備一種加強功能*，可以按需添加諧波，從而對音質進行提升。通過MA2120，您能夠?qū)γ總€輸出通道進行輸出EQ設置。除此之外，所有MA/PA系列功率放大器都帶有音箱EQ功能，能夠為雅馬哈音箱提供理想的均衡調節。通過MA2030和PA2030后面板的DIP開關可以對VXS/VXC音箱的EQ設置進行選擇。
MA2120和PA2120型號還能夠為VXS超低音音箱進行EQ設置、 HPF和可選擇LPF設置。
* MA2120針對輸入7-8和輸入1-6的聲源EQ還具有EQ加強功能。同時，您能夠?qū)γ總€輸出通道進行輸出EQ設置。
**MA2030a excluded
建立符合自己要求的系統
MA/PA系列能夠?qū)蓚€獨立區域（聲源/音量區）的輸入聲源和音量進行控制。舉例來說，在一家樓下為女士服裝、樓上為男士服裝的服裝店，或是在擁有餐桌和酒吧區的餐廳，各自區域都需要以不同的音量進行不同的背景音樂和語音播報，從而與每個環境獨特的氛圍恰當融合。MA2120擁有2個輸出通道，用戶們可以僅通過單個單元輕松控制為兩個不同區域的聲源/音量區。（參考P12的案例2）除音量區外，通過背板的ROUTE旋鈕能夠為每個區域進行輸入聲源選擇。通過DIP開關設置可以對這兩個區域的音箱輸出音量進行匹配。對于大型空間而言，您可以為系統添加多臺PA2120，從而擴展音量區的覆蓋范圍。（參考P14）MA2030系統與PA2030的結合使用能夠覆蓋兩個服務區域的音量區。如圖中所示，當在咖啡廳內以低音量播放背景音樂時，能夠在室外的露天座位附近以中等的音量播放相同的音樂?？蛇x購DCP控制面板*支持遠程音量控制，話筒開/關控制以及在緊急播報時觸發內置鐘聲。

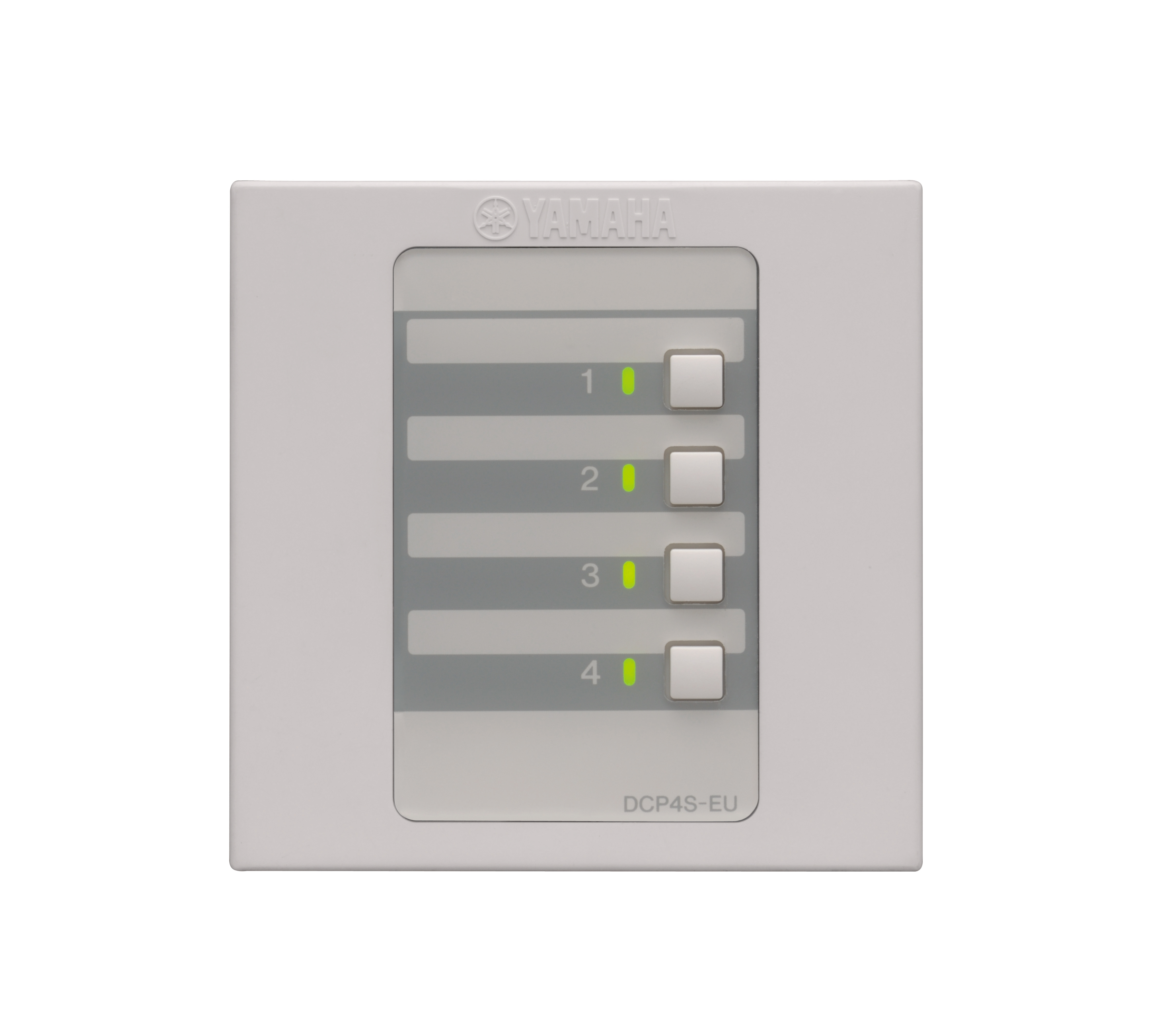

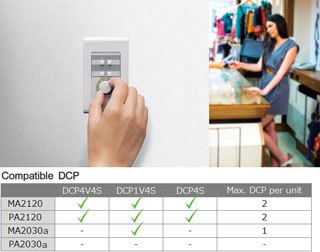

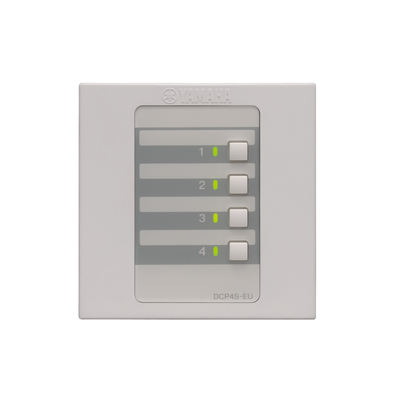

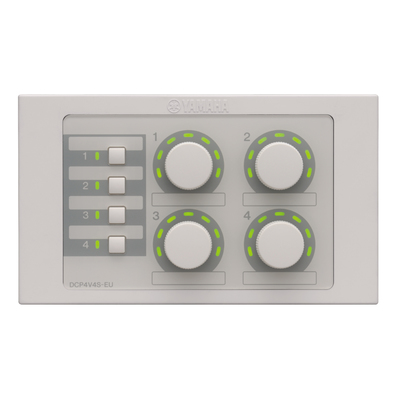

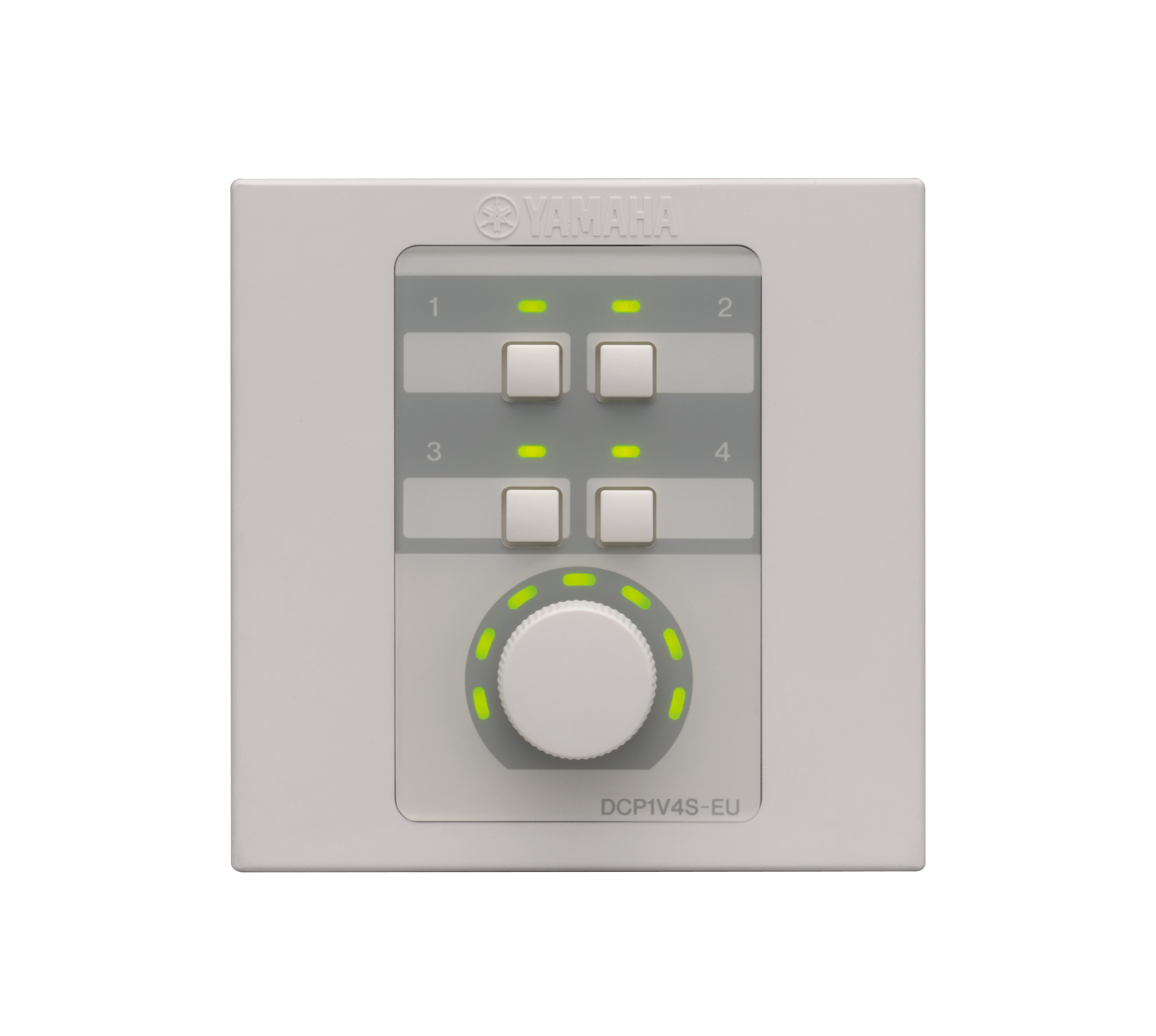

可選購DCP系列數字控制面板進行遠程控制
可選購DCP控制面板*支持遠程音量控制，話筒開/關控制以及在緊急播報時觸發內置鐘聲。*MA2120和PA2120至多可連接DCP1V4S、 DCP4S和DCP4V4S中的兩個單元。MA2030可連接一個DCP1V4S。
* DCP4V4S, DCP1V4S 以及 DCP4S, 一共2個可以連接至 MA2120 和 PA2120。1個DCP1V4S 可以連接至 MA2030a。

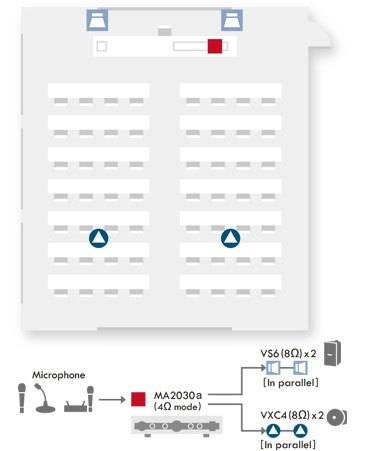

應用指南 1. 教室
該系統適用于教室環境。MA2030a 設定在 4Ω 模式，一個通道驅動兩個并聯連接的 VS6 面裝揚聲器 (每個8Ω) ，另一個通道則用來驅動兩個并聯連接的 VXC4 吸頂揚聲器 (每個8Ω)。

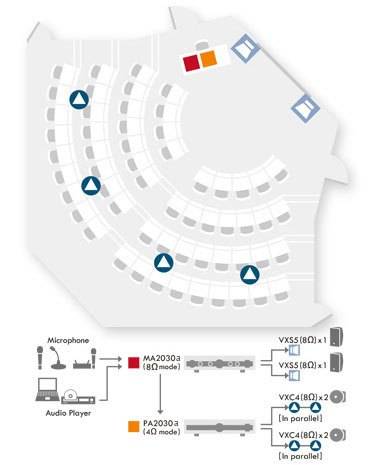

應用指南 2. 會議廳
該系統適用于報告廳、會議室。MA2030a 設定為8Ω，PA2030a 設定為 4Ω 模式，分別驅動一對 VXS5 面裝揚聲器 (每個8Ω) 以及 4個 VXC4 吸頂揚聲器 (每個8Ω) 。多個話筒可以連接至 MA2030a, 同時房間內的整體輸出電平大小可以通過前面板音量旋鈕輕松控制。

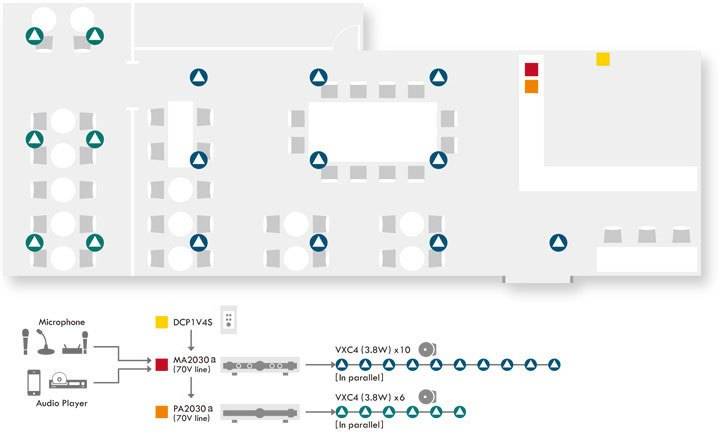

應用指南 3. 咖啡廳
該圖展示了一個用于咖啡廳、酒吧或者餐館的理想系統。MA2030a 以及 PA2030a 都設定為驅動 70V, 可以帶動合計16臺 分布于兩個區域的 VXC4 吸頂揚聲器（設置為3.8W）。MA2030a 以及 PA2030a 的操作面板可以各自獨立控制對應的區域音量。與此同時，一塊墻面安裝的 DCP1V4S 控制面板則可以控制整體音量。MA2030a 可以同時處理音頻播放器的輸入以及話筒輸入信號，因此這個簡單的系統既可以用于普通商業環境的 BGM（背景音樂）的播放，也可以用于人聲廣播及相關特殊用途。

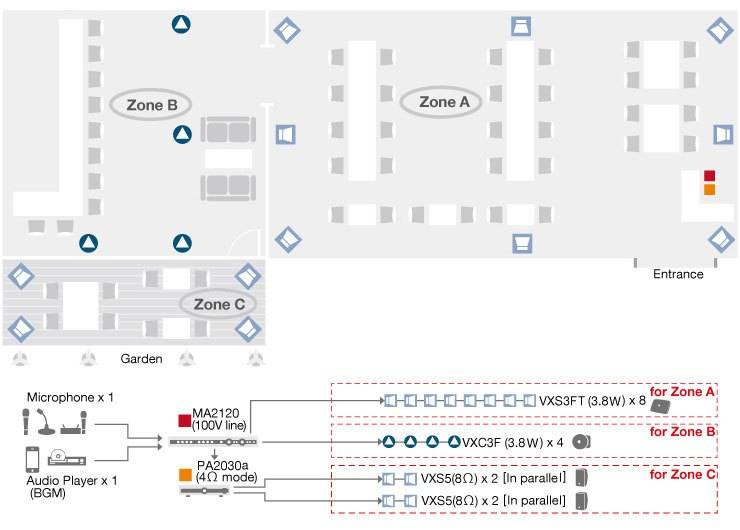

應用指南 4. 擁有酒吧和露臺的餐廳
該圖展示了一個用于含有酒吧和露臺的餐廳的理想系統。MA2120 設定為100v線路, 可以帶動合計8臺8 VXS3FT 面裝音箱（設置為3.8W）以及4臺 VXC3F 吸頂揚聲器。MA2120可以在不同區域傳送內容和音量各異的音源。PA2030a 設定為 4? 模式，用于驅動合計 4臺 并聯的VXS5 面裝音箱，從而以更高的電平播放BGM。

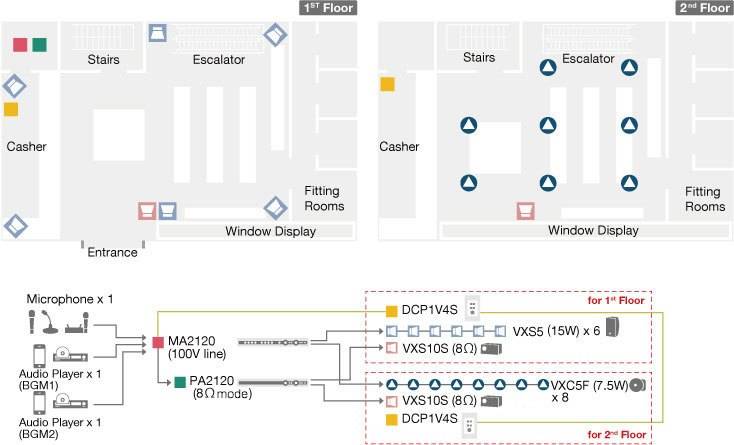

應用指南 5. 擁有兩層樓面的零售店
該圖展示了用于兩層樓面的零售店的系統，每層樓面需要使用不同的音樂以及音量。 MA2120 設定為100v 線路，驅動位于1樓的合計 6臺 VXS5 面裝音箱以及位于2樓的8臺 VXC5F 吸頂揚聲器。另一臺PA2120 則用于驅動位于每層樓的VXS10S 超低音箱，從而為音樂帶來更悅耳的低音效果。DCP1V4S 控制面板可以控制每層樓面的音量以及用于店內廣播的話筒的開/關。
| MA2120 | MA2030a | PA2120 | PA2030a | ||
|---|---|---|---|---|---|
| 輸出功率 | 1kHz (THD+N=1%: 3Ω) | 100W x 2 (20ms Burst) | 30W x 2 (20ms Burst) | 100W x 2 (20ms Burst) | 30W x 2 (20ms Burst) |
| 1kHz (THD+N=1%: 4Ω) | 120W x 2 (20ms Burst) | 30W x 2 (20ms Burst) | 120W x 2 (20ms Burst) | 30W x 2 (20ms Burst) | |
| 1kHz (THD+N=1%: 8Ω) | 100W x 2 (20ms Burst) | 30W x 2 (20ms Burst) | 100W x 2 (20ms Burst) | 30W x 2 (20ms Burst) | |
| 高阻：100V線路 | 120W x 2 or 200W x 1 | 60W x 1 | 120W x 2 or 200W x 1 | 60W x 1 | |
| 高阻：70V線路 | 120W x 2 or 200W x 1 | 60W x 1 | 120W x 2 or 200W x 1 | 60W x 1 | |
| 總諧波失真 | ≤0.2%（線路輸入至音箱輸出，半功率 @1kHz，3Ω/4Ω/8Ω），≤0.2%（線路輸入至音箱輸出，半功率 @1kHz，70V/100V，120W/200W） | ≤0.1%（立體聲輸入至音箱輸出，@1kHz，半功率，3Ω/4Ω），≤0.2%（立體聲輸入至音箱輸出，半功率 @1kHz，70V/100V） | ≤0.2%（線路輸入至音箱輸出，半功率 @1kHz，3Ω/4Ω/8Ω），≤0.2%（線路輸入至音箱輸出，半功率 @1kHz，70V/100V，120W/200W） | ≤0.1%（線路輸入至音箱輸出，@1kHz，半功率，3Ω/4Ω），≤0.2%（立體聲輸入至音箱輸出，半功率 @1kHz，70V/100V） | |
| 頻率響應 | 0dB，-2.5dB，+1.0dB（線路輸入至線路輸出，20Hz至20kHz），0dB，-3.0dB，+1.0dB（線路輸入至音箱輸出，50Hz至20kHz，1W，3Ω/4Ω/8Ω），0dB，-3.0dB，+1.0dB（線路輸入至音箱輸出，90Hz至20kHz，1W，70V/100V，120W/200W） | 0dB，-2.5dB，+1.0dB（立體聲輸入至線路輸出，20Hz至20kHz），0dB，-3.0dB，+1.0dB（立體聲輸入至音箱輸出，50Hz至20kHz，1W，3Ω/4Ω），0dB，-3.0dB，+1.0dB（立體聲輸入至音箱輸出，90Hz至20kHz，1W，70V/100V） | 0dB，-2.5dB，+1.0dB（線路輸入至THRU輸出，20Hz至20kHz），0dB，-3.0dB，+1.0dB（線路輸入至音箱輸出，50Hz至20kHz，1W，3Ω/4Ω/8Ω），0dB，-3.0dB，+1.0dB（線路輸入至音箱輸出，90Hz至20kHz，1W，70V/100V，120W/200W） | 0dB，-3.0dB，+1.0dB（線路輸入至音箱輸出，50Hz至20kHz，1W，3Ω/4Ω），0dB，-3.0dB，+1.0dB（線路輸入至音箱輸出，90Hz至20kHz，1W，70V/100V） | |
| 串?dāng)_ | ≤ -70dB（話筒/線路輸入至其它話筒/線路輸入） | ≤ -70dB（立體聲輸入至其它立體聲輸入） | - | - | |
| I/O接口 | 話筒/線路輸入 | 輸入1-6：3.5mm Euroblock（6針，平衡）x 3 | - | - | - |
| 線路輸入 | 輸入1-6：3.5mm Euroblock（6針，平衡）x3 | - | 輸入A-B：單聲道RCA針x2（非平衡）或3.5mm Euroblock（6針，平衡） | - | |
| 音箱輸出 | 固定式柵欄接線端子 x2對 | 固定式柵欄接線端子 x2對 | 固定式柵欄接線端子 x2對 | 固定式柵欄接線端子 x2對 | |
| 線路輸出 | LINE OUT：單聲道RCA針 x 2（非平衡） | 立體聲RCA針（非平衡） | THRU OUT：單聲道RCA針（非平衡）x 2 | - | |
| 控制端口 | RJ-45 (for DCP4V4S, DCP1V4S , DCP4S), Remote (3.5mm Euro block 3-pin) | RJ-45 (for DCP1V4S) | RJ-45 (for DCP4V4S, DCP1V4S , DCP4S), Remote (3.5mm Euro block 3-pin) | - | |
| 話筒輸入 | - | MIC IN 1：XLR combo 插口（平衡），MIC IN 2：3.5mm Euroblock （3針，平衡） | - | - | |
| 立體聲輸入 | - | ST IN 1：立體聲 mini phone 型接口（3.5mm，非平衡），ST IN 2/ST IN 3：立體聲RCA針（非平衡） LINE IN：立體聲RCA針（非平衡），3.5mm Euroblock（3針，平衡）x 2 | - | LINE IN：立體聲RCA針（非平衡），3.5mm Euroblock（3針，平衡）x 2 | |
| 輸入電平 | 話筒輸入 ：-56dBu （靈敏度），-36dBu （標稱） ，-8dBu （削波前大）/線路輸入（非平衡） ：-30dBV （靈敏度） ，-10dBV （標稱） ，+10dBV （削波前大）/線路輸入（平衡） ：-24dBu （靈敏度） ，-4dBu （標稱），+24dBu （削波前大） | 話筒輸入 ：-76dBu （靈敏度） ，-66dBu （標稱） ，-22dBu （削波前大）/線路輸入：-10dBV （靈敏度） ，-10dBV （標稱） ，+10dBV（削波前大） | 線路輸入 （非平衡）：-10dBV （靈敏度） ，-10dBV （標稱），+10dBV （削波前大）/線路輸入（平衡） ：+4dBV （靈敏度） ，+4dBu （標稱） ，+24dBu （削波前大） | 線路輸入 （非平衡）：-10dBV （靈敏度） ，-10dBV （標稱） ，+10dBV （削波前大）/線路輸入（平衡） ：+4dBV （靈敏度） ，+4dBu （標稱） ，+24dBu （削波前大） | |
| 輸出電平 | -10dBV (LINE OUT, 標稱) | -10dBV (LINE OUT, 標稱) | -10dBV (THRU OUT, 標稱) | - | |
| Processors | Speaker EQ (VXS:Full Range, VXC, VXS10S/ST), HPF (150Hz), LPF (150Hz, 200Hz) | Speaker EQ (VXS:Full Range, VXC), HPF (150Hz) | Speaker EQ (VXS:Full Range, VXC, VXS10S/ST), HPF (150Hz), LPF (150Hz, 200Hz) | Speaker EQ (VXS:Full Range, VXC, VXS10S/ST), HPF (150Hz), LPF (150Hz, 200Hz) | |
| 保護電路 | 載入保護 | 電源切換開/關：靜音輸出*，輸出電壓保護：壓縮輸出*，DC默認：關閉電源（*自動恢復） | 電源切換開/關：靜音輸出*，輸出電壓保護：壓縮輸出*，DC默認：關閉電源（*自動恢復） | 電源切換開/關：靜音輸出*，輸出電壓保護：壓縮輸出*，DC默認：關閉電源（*自動恢復） | 電源切換開/關：靜音輸出*，輸出電壓保護：壓縮輸出*，DC默認：關閉電源（*自動恢復） |
| 功放保護 | 過熱：限制輸出* → 靜音* → 關閉，過電流：靜音輸出*，集成功率限制：壓縮輸出*（*自動恢復） | 過熱：限制輸出* → 靜音* → 關閉，過電流：靜音輸出*，集成功率限制：壓縮輸出*（*自動恢復） | 過熱：限制輸出* → 靜音* → 關閉，過電流：靜音輸出*，集成功率限制：壓縮輸出*（*自動恢復） | 過熱：限制輸出* → 靜音* → 關閉，過電流：靜音輸出*，集成功率限制：壓縮輸出*（*自動恢復） | |
| 電源保護 | 過熱：關閉供電，超過電壓：關閉供電，過電流：限制輸出* →關閉供電（*自動恢復） | 過熱：關閉供電，超過電壓：關閉供電，過電流：關閉供電 | 過熱：關閉供電，超過電壓：關閉供電，過電流：限制輸出* →關閉供電（*自動恢復） | 過熱：關閉供電，超過電壓：關閉供電，過電流：關閉供電 | |
| 功放級別 | Class D | Class D | Class D | Class D | |
| 冷卻 | 常規冷卻， 自下而上的氣流 | 常規冷卻， 自下而上的氣流 | 常規冷卻， 自下而上的氣流 | 常規冷卻， 自下而上的氣流 | |
| 功率 | 100V, 120V, 230V - 240V, 50Hz / 60Hz | 100V, 120V, 230V-240V; 50Hz/60Hz | 100V, 120V, 230V - 240V, 50Hz / 60Hz | 100V, 120V, 230V-240V; 50Hz/60Hz | |
| 功耗 | 60W（大1.8功率，4Ω，AC100V，所有通道粉紅噪聲） | 30W（大1.8功率，3Ω，AC100V，所有通道粉紅噪聲） | 60W（大1.8功率，4Ω，AC100V，所有通道粉紅噪聲） | 30W（大1.8功率，3Ω，AC100V，所有通道粉紅噪聲） | |
| 功率 | W | 480mm (18.9”) *1 | 215mm (8.5”) *1 | 480mm (18.9”) *1 | 215mm (8.5”) *1 |
| H | 45mm (1.8”) *1 | 54mm (2.1”) *1 | 45mm (1.8”) *1 | 54mm (2.1”) *1 | |
| D | 379mm (14.9”) *1 | 288mm (11.4”) *1 | 379mm (14.9”) *1 | 288mm (11.4”) *1 | |
| 凈重 | 4.9kg (10.8lbs) | 1.8kg (4.0lbs) | 4.8kg (10.6lbs) | 1.8kg (4.0lbs) | |
| 配件 | AAC電源線纜，3.5mm Euroblock 插頭（6-pin） x 3, Euroblock 插頭（3-pin） x 1，使用說明書，設置指南 | AC電源線纜，3.5mm Euroblock 插頭（3-pin）x 1，使用說明書，規格表 | AC電源線纜，3.5mm Euroblock 插頭（6-pin） x 3, Euroblock 插頭（3-pin） x 1，使用說明書，設置指南 | AC電源線纜，3.5mm Euroblock 插頭（3-pin）x 1，使用說明書，規格表 | |

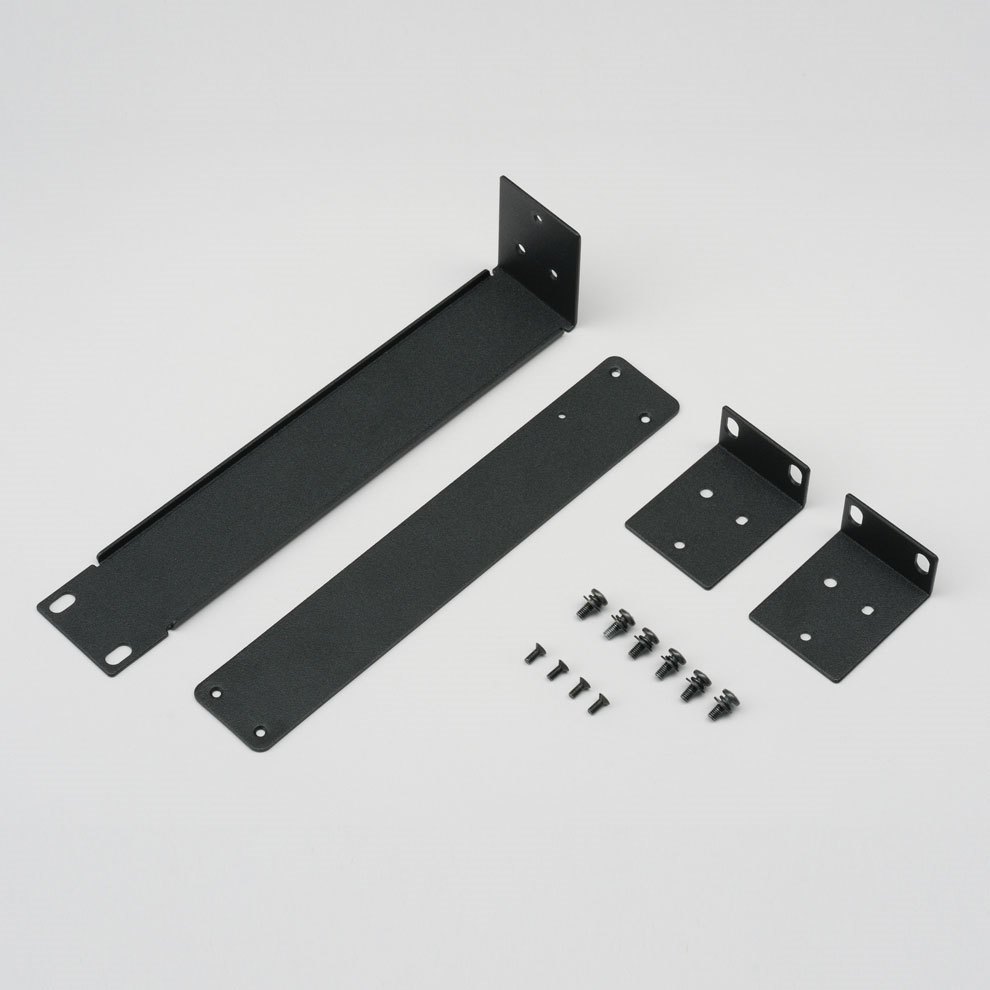

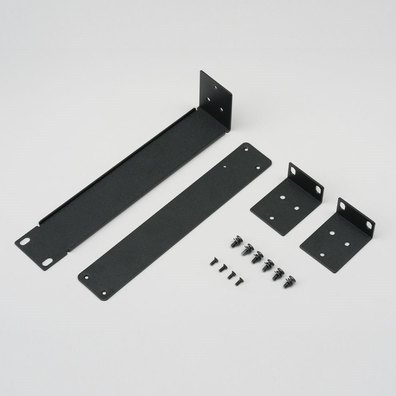

| 可選購項 | DCP4V4S、DCP1V4S、DCP4S （數字控制面板） | RKH1（機架安裝配件）、 DCP1V4S （數字控制面板） | DCP4V4S、DCP1V4S、DCP4S （數字控制面板） | RKH1（機架安裝配件） | |
| 認證 | 能源之星 | - | 能源之星 | - | |
| 其它 | 操作溫度：0°C to + 40°C，存儲溫度：-20°C to + 60°C，當確保有充足的通風空間和單元空間時可進行機架安裝 | 操作溫度：0°C to + 40°C，存儲溫度：-20°C to + 60°C，當確保有充足的通風空間和單元空間時可進行機架安裝 | 操作溫度：0°C to + 40°C，存儲溫度：-20°C to + 60°C，當確保有充足的通風空間和單元空間時可進行機架安裝 | 操作溫度：0°C to + 40°C，存儲溫度：-20°C to + 60°C，當確保有充足的通風空間和單元空間時可進行機架安裝 | |
通用
我可以連接 8Ω 揚聲器至 MA2030 以及 PA2030 嗎?
是的，可以。在后面板設置輸出開關至 "4Ω 3Ω" (右端), 然后設置 DIP 開關 1 至 "4Ω (向上位置)".

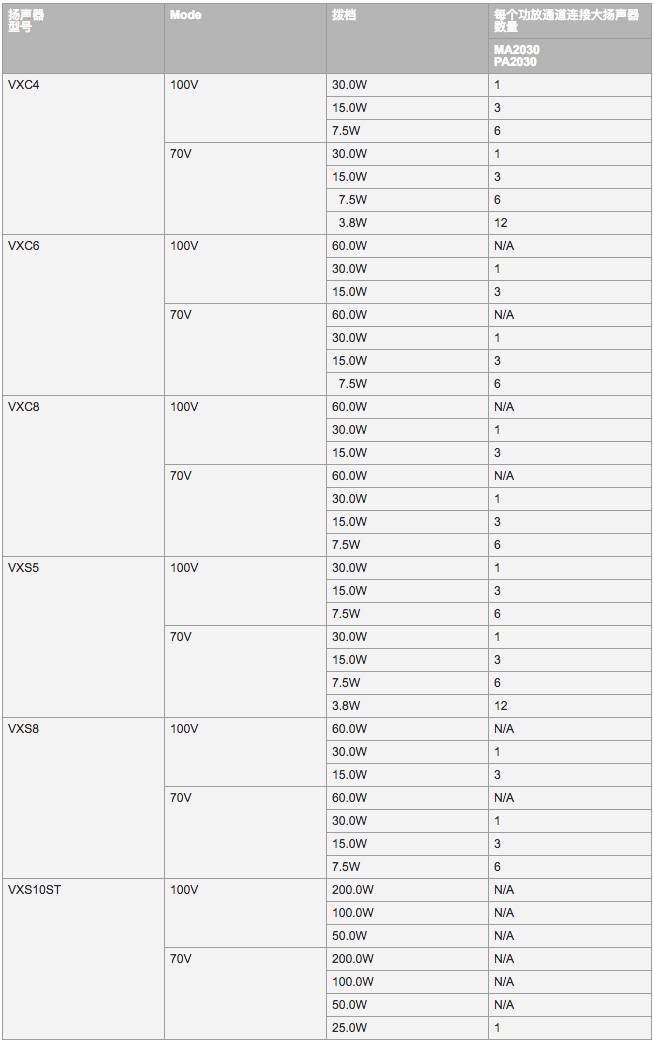

在定壓（高阻）模式下，我可以連接多少 VXC/VXS 系列揚聲器至 MA2030 以及 PA2030 ?
上表中列出了功放的每個通道可以連接的揚聲器的大數量。該數量是依據保證20%的額定輸出余量以及避免揚聲器總阻抗低于功放的小阻抗而制定的。
您可以通過連接MA2030 和 PA2030 來增加輸出通道的數量，從而驅動更多的揚聲器。
(注意)
表中的數量是建議值。雅馬哈不承擔因為采用此表信息而造成的任何故障問題。
更多詳細參數信息，請參考雅馬哈專業音響官方網站或者新的用戶手冊。
我可以連接多少 PA2030 設備至 MA2030 ?
您可以連接一臺 PA2030 設備。我們不建議通過輸出端口分線的方式連接多臺 PA2030 設備至 MA2030。因為這會造成音質的劣化。

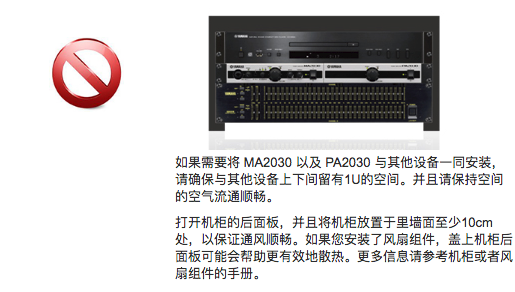

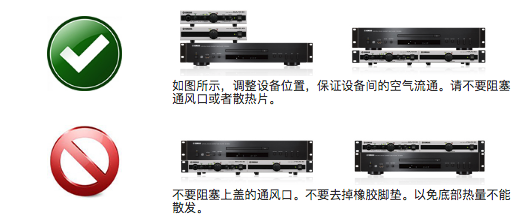

安裝 MA2030 以及 PA2030 時有什么注意事項嗎?
在設備上下放置其他設備時，請不要阻塞通風口或者散熱片。
在平整表面上安裝

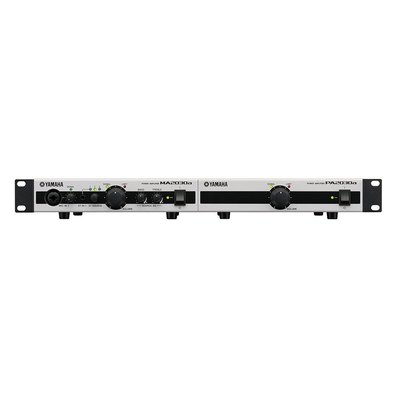

在 EIA 標準機架上安裝
當 MA2030 和 PA2030 連接以后，我可以單獨控制的設置是哪些？
您可以單獨控制輸出音量以及揚聲器EQ設置。請使用后面板上的 DIP 開關來設置揚聲器EQ (有關設置揚聲器EQ的更多信息，請參考用戶手冊或者設備上面板上的設置向?qū)?biāo)簽。)
MA2030 和 PA2030 有任何保護功能嗎？
MA2030 以及 PA2030 在電源以及功放端監控電壓，電流以及溫度。如果功放發生過載或者過熱的情況，它會根據具體情況降低輸出功率或者暫時靜音，從而避免功放單元，揚聲器以及其他連接設備發生損壞。
數字處理
如果 MA2030 的閃避功能已經為 MIC IN1 和 2 都打開了，同時使用話筒的話，哪個具備優先權呢?
MIC Input 1 優先權高于 MIC input 2。
我能在第三方（非雅馬哈）揚聲器上應用 Speaker EQ 嗎?
Speaker EQ 功能是使用Yamaha VXC/VXS 系列音箱進行校準的。所以不能保證 Speaker EQ 在第三方揚聲器上的使用效果。
DCP（數控面板）
MA2030 以及 PA2030 與 DCP1V4S 之間的音量控制關系是怎樣的?
您可以單獨控制 MA2030、PA2030 以及 DCP1V4S 的音量。不過，MA2030 以及 PA2030 的音量電平在 DCP1V4S 音量控制下有效。所以，當連接 DCP1V4S 后，如果 DCP1V4S 或 MA2030 以及 PA2030 的音量沒有提升，將不會有聲音輸出。請參考插圖。
