海南國際會展中心 ——基于全套雅馬哈專業音頻解決方案的大型擴聲系統工程

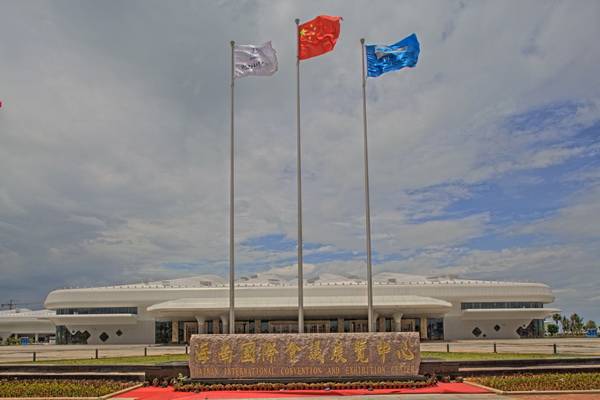

海南國際會議展覽中心
2011年7月8日，海南省國際會議展覽中心正式落成。中心總建筑面積13.62萬平方米，總投資13.8億元，由一個展覽中心和一個會議中心組成，其中展覽中心建筑面積7.7萬平方米，會議中心建筑面積4.2萬平方米。整體建筑外觀造型新穎獨特，充分體現了熱帶濱海元素。
整個會展中心的音頻處理以及擴聲系統全部采用了Yamaha PA專業音響設備，包括雅馬哈數字調音臺、雅馬哈ES數字音頻網絡傳輸系統、雅馬哈PC網絡監控功率放大器和IF系列工程音箱。
Part I：大劇院
在1800座的會議中心大劇院，采用了Yamaha M7CL-48ES數字調音臺和SB168-ES舞臺接口箱的系統，并以另一臺M7CL-48加MY-ES擴展卡為調音臺的備份，全部接入 EtherSound音頻傳輸網絡。舞臺上的話筒等音源信號通過網線送入調音臺，調音臺的輸出信號仍通過網線送入舞臺側面機房?jī)?nèi)的Yamaha DME8OES數字混音引擎，進行DSP處理并轉成模擬音頻信號送入Yamaha PC9501系列功率放大器，驅動IF系列音箱。所有的功率放大器也全部串接網線后，由一臺Yamaha ACD1功放控制器通過電腦軟件進行監控。整個大劇院的音響系統雖然多達82只音箱和30臺功放，但系統簡潔明了，一臺電腦即可進行從調音臺到網絡傳輸?shù)?DSP處理和功放監控的全部設置和控制。

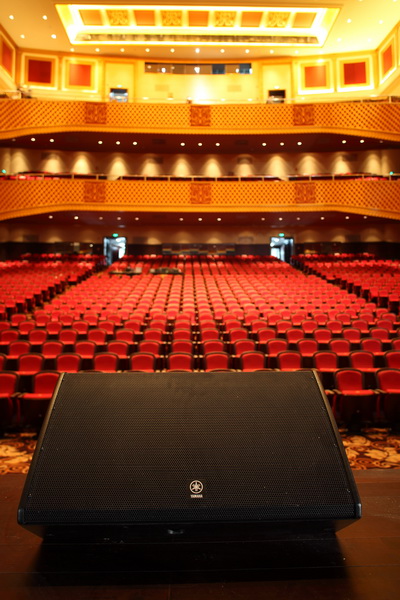

大劇院

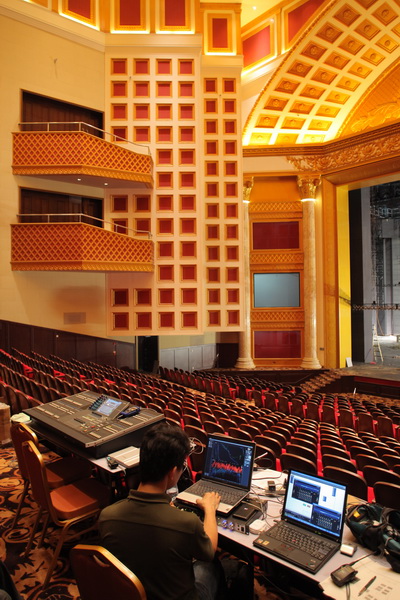

聲場校準
舞臺左側PC功放以及DME機柜

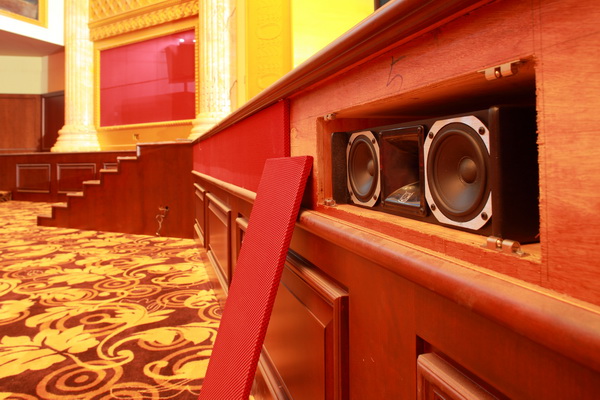

隱藏于舞臺側口負責前排補聲的IF2205

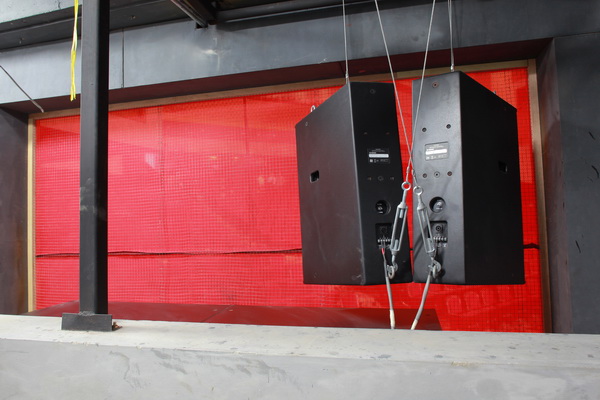

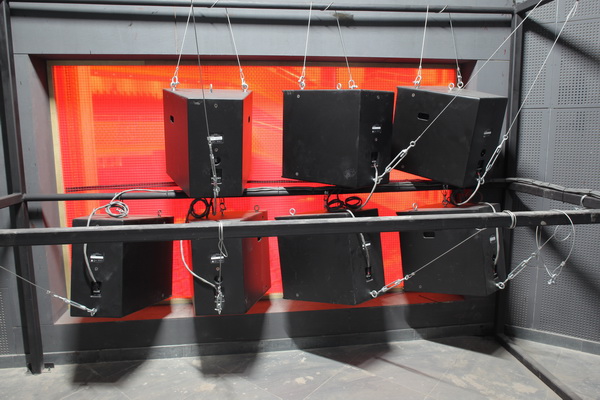

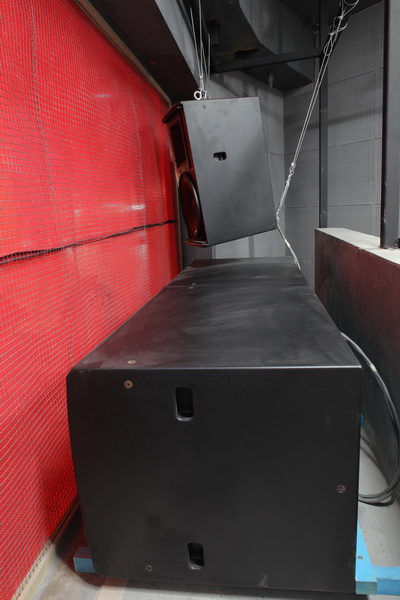

在大劇院的音箱配置方面，臺口左中右的三組主音箱群，分別運用了20只不同指向性/覆蓋角度的IH2000/64和IH2000/95的中音頻號角與IL1115低音箱的三分頻的分體組合，加以精確的音箱投射角度調整，做到了主聽音區域的均勻覆蓋，臺口兩側下言各有不同投射角度的4只 IF2115/64全頻音箱，加上舞臺臺唇隱藏了8只IF2205雙5寸低音小型輔助全頻音箱，用以補償前排座位的聲像下拉與補償。臺口左右下面還牢固地安裝了4只IS1218雙18寸低音箱。此外，分別在一樓至三樓的側墻和后墻隱藏了28只八寸低音全頻IF2108音箱作為環繞聲和VIP包廂的補聲，在兩層樓座挑臺的下檐還分別隱藏了8只IF2205雙5寸低音小型全頻輔助音箱用以挑臺下后區的補聲。舞臺內有10只IP2115AS分別用作固定和流動的返聽音箱。
久負盛名的雅馬哈IF系列工程音箱（共82只）組成覆蓋整個劇場的擴聲系統
Part II：歡迎大廳

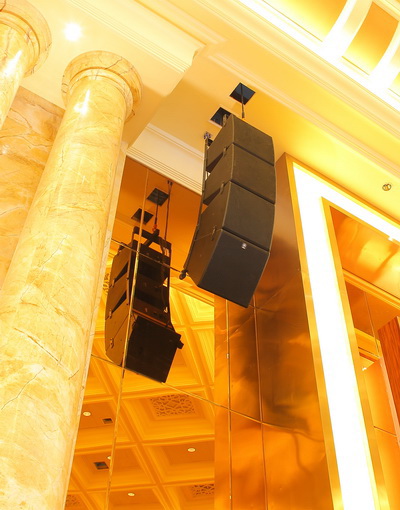

IH與IL工程音箱構成分體式線陣列
在可以容納5000人的歡迎大廳里，主席臺兩側各懸掛了由2只不同指向性/覆蓋角度的IH2000 /64和IH2000/95的中音頻號角與2只 IL1115低音箱的三分頻的分體線陣式組合。此系列音箱 的獨特設計，使得多只音箱并列使用時，相位完全一致，不會產生劣化音質的相位干涉。另外在歡迎大廳的天花板上還隱藏了32只八寸低音全頻IF2108音箱，保證了這個大廳的聲場均勻度，這32只音箱僅由4臺IPA8200的八通道功率放大器完成了驅動。

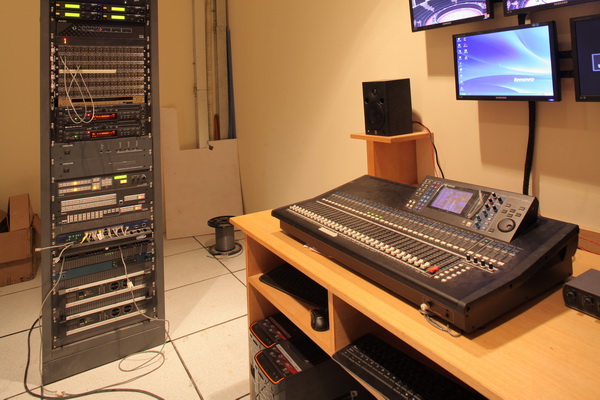

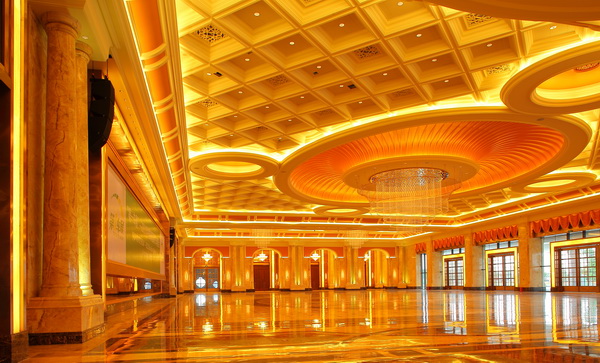

歡迎大廳以及配備LS9-32數字調音臺的機房
Part III：國際會議廳

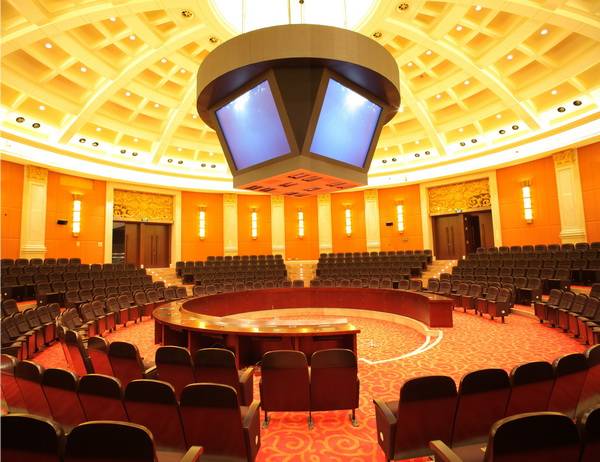

國際會議廳

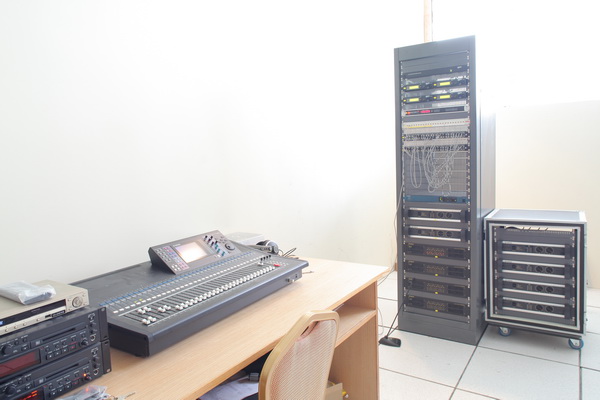

國際會議廳控制機房（配備LS932數字調音臺）
在700座的圓形穹頂國際會議廳，考慮到特殊的建筑聲場結構，所有擴聲揚聲器隱藏在中央的投影屏幕吊籃內，并均勻地覆蓋四周的聽眾坐席。這里分別有8只IF2112/64安裝在面向四面的四個投影屏幕之間，另有4只IF2108隱藏在吊籃底面供中央坐席補聲。
Part IV：多功能廳以及其他會議室等

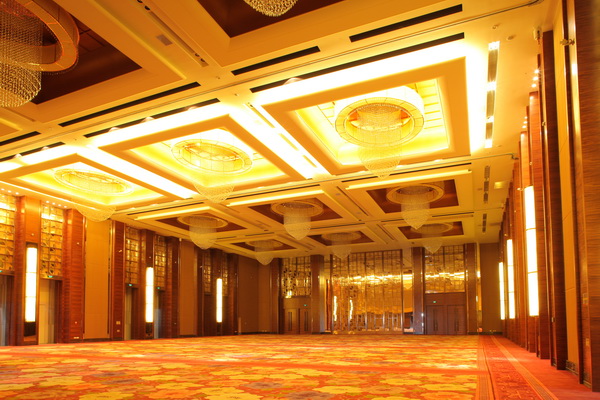

IF工程音箱隱藏于天花板中的多功能廳
在2000人多功能廳的天花板上隱藏了24只IF2108，僅一臺LS916數字調音臺可以簡便地實現這個可拆分成四個廳分別使用的多功能廳的各種靈活配置。
此外，在會議中心內多個中小型會議室內，共配置了24只IF2108/IF2208音箱和15臺DME4IOES網絡傳輸數字混音引擎，這些中小型會議室內均使用IMX644機架安裝式數字調音臺，由中控系統進行集中控制管理。
