CISSCA

Commercial Installation Solutions Speaker Calculator (CISSCA) 是一款軟件，可快速計算滿足用戶指定空間最佳效果的音箱數量以及系統的有效聲壓級。使用者可以指定空間大小、要使用的音箱類型和配置。

- 簡單快速地預估項目所需的音箱數量。

- 簡單的設定和操作。

- 報告輸出功能提供了系統提案使用的簡單數據。

支持的音箱型號 (V3.1)

吸頂音箱	VXC4, VXC6, VXC8, VXC2F, VXC3F, VXC5F, S5, NS-IC400, NS-IC600, NS-IC800, VC4, VC6, VC8*, VC4N, VC6N, VC8N
壁掛音箱	VXS5, VXS8, VXS3F, VXS3FT, VXS1ML, VS4, VS6, S15, S55, NS-AW392, NS-AW592, NS-AW992
低音音箱	VXS10S, VXS10ST, VXS3S, VXC8S

* 在某些地區未發售。

如何使用

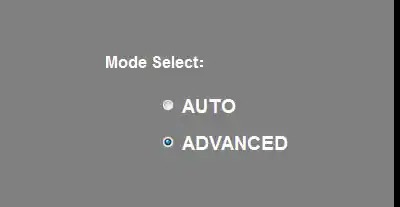

模式選擇

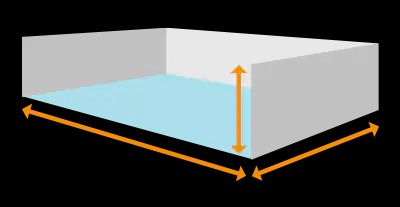

空間信息

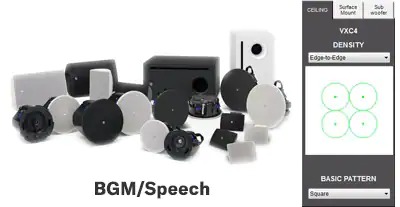

音箱/場合設定

預估音箱數量

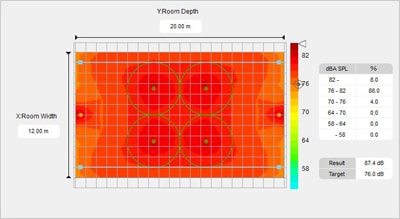

有效聲壓級分布圖

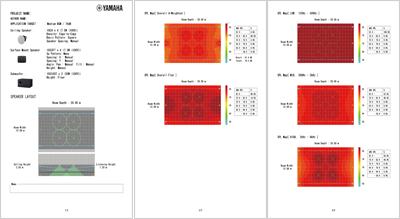

報告輸出

自動模式

在自動模式下，通過簡單操作便可快速計算音箱數量。只有 VXC4 吸頂音箱可以使用這個模式。

步驟 1：輸入空間大小和聽者耳部高度。可根據需要導入藍圖或其他圖片。

步驟 2：選擇 VXC4 吸頂音箱的配置類型。

步驟 3：選擇應用類型為 BGM 或演講。

步驟 4：檢查您的設定和音箱數量的預期效果。如需要可調整（移動或移除）個別音箱的位置。

步驟 5：檢查預期系統的有效SPL和步驟 3 中輸入的目標SPL的差距。單擊“REPORT”按鈕，以報表形式輸出結果。

進階模式

進階模式依據用戶指定的條件，以更靈活、更精密的設定，快速計算呈現最佳效果所需的音箱數量。在此模式下，可以使用各種吸頂音箱、面裝音箱和超低音音箱。

步驟 1：輸入空間大小和聽者耳部高度。可根據需要導入的藍圖或其他圖片。

步驟 2：選擇要使用的音箱類型。

步驟 3：為您的項目選擇類型以及目標SPL

步驟 4：指定音箱配置。

步驟 5：檢查您的設定和所需音箱數量的預期效果。如需要，可調整（移動或移除）個別音箱的位置。

步驟 6：檢查預期系統的有效SPL和步驟 3 中輸入的目標SPL的差距。單擊“REPORT”按鈕，以報表形式輸出結果。

音箱系統設計重點

音箱系統設計中，在聆聽平面（聽眾耳朵的平均高度）保持一致的聲壓級是一個重要的指標。請謹記以下重點。

吸頂音箱

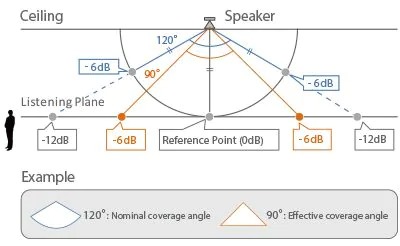

請務必注意，吸頂音箱規格中列出的額定涵蓋角度與音箱的實際有效涵蓋角度不同。在距揚聲器恒定(固定)距離，測得的 SPL 比同軸 SPL 低 6dB，為額定涵蓋角度處。有效涵蓋角度的定義為在聽音(聆聽)平面上，SPL 比軸上 SPL 低 6dB 的角度。有效涵蓋角度通常是額定涵蓋角度的 70~80%。CISSCA 是依據有效涵蓋角度來計算。

吸頂音箱的配置圖

最大重疊

要達到最大覆蓋范圍的音箱配置方式中：我們會將一只音箱衰減到6dB的范圍與另外一只音箱的軸切齊，但運用此方式需要放置大量音箱，且需要參考應用場所的最大聲壓級能力，才可以達到最佳效果。

最小重疊

緊緊貼齊的音箱配置可能導致聲音覆蓋范圍出現縫隙。建議使用最小重疊方式，以有效消除聲音覆蓋范圍的間隙。

緊緊貼齊的音箱配置

Yamaha 多數情況下建議使用緊緊貼齊的音箱配置，這是最常使用的配置方式，會與臨近的音箱 -6 dB 點對齊。所有 CISSCA 支持的 Yamaha 吸頂音箱在此配置中都可發揮其最大效益。

1.4 x 邊對邊

在此配置中，音箱的間隔距離與標準邊對邊配置相較寬 1.4 倍。因此可減少使用音箱的數量，進而打造更具經濟效益的系統，因此 Yamaha 建議選用此種配置方式。

2.0 x 邊對邊

音箱的間隔距離與標準邊對邊配置相較寬 2 倍。這是最具經濟效益的方式，但可能導致聆聽區域出現不一致的音量。

S55系列

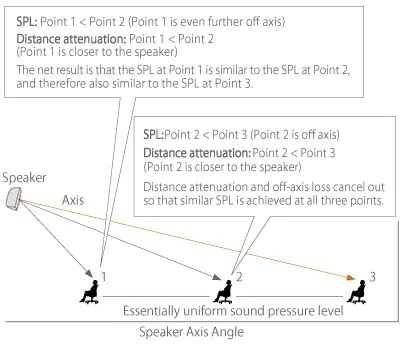

通過將音箱的垂直軸線和最后一排的聽眾頭部對齊，可以輕松的在整個聆聽平面上達到一樣的聲壓強度。此舉有效的原因是距離和涵蓋角度間的關系。垂直軸線與最后一排對齊時，最后一排的自然距離衰減和較近排的離軸衰減通常會導致一致的聲壓分布。CISSCA 讓您可微調面裝音箱的傾斜角度，以達到系統設計最大彈性。
