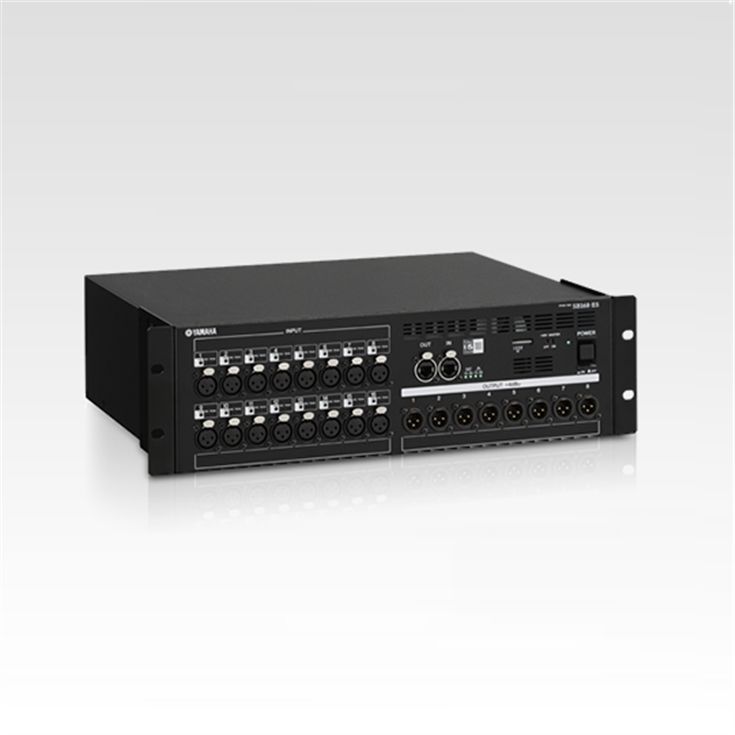

SB168-ES
EtherSound 兼容技術的16進/8出Stagebox設備
SB168-ES是一臺實惠的3U尺寸stage box設備，它應用了EtherSound 技術來傳輸數字音頻信號。 將它連接到PM5D、LS9或 M7CL等適當?shù)囊惑w化數字控制臺時，SB168-ES 可以為現場聲用途提供強大的支持。 16通道音樂化的遙控模擬輸入—每個通道都帶有獨立的前置放大器 — 結合8通道的模擬輸出口，使多臺設備能按順序鏈接在一起同時使用。 SB168-ES還可以作為方便的EtherSound設備使用 — 模擬輸入輸出盒。 相比于傳統的模擬控制臺+ 模擬話筒信號線纜，SB168-ES的抗噪性擺脫了必須使用短線纜才能提高音質的方式 進一步講，SB168-ES易于安裝設置，使設備安裝階段的人力、物力、時間、成本的需求都大大縮減。
SB168-ES
立即購買
16進/8出 舞臺接口箱。采用EtherSound?傳輸協議，適用于連接M7CL、LS9數字調音臺。
產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。
數字聲出色的傳輸能力
數據的傳輸一般采用CAT5e 線纜，它能夠攜帶無壓縮的 24-bit / 48 kHz 或 44.1 kHz規格的高品質聲音進行長距離傳輸，長約100 米*。 您甚至可以從控制臺啟用SB168-ES 話放的遙控功能來調整話筒的增益電平，以匹配特定的聲音場景。 這個功能可以將話放的聲音質量成倍提高，在現場演出應用中體現了巨大的優勢。 * 根據所用線纜的類型。
使用EtherSound傳輸數字聲
SB168-ES 采用了的EtherSound 技術。 當前專業音響領域中的數字音頻信號傳輸協議中，EtherSound 以其較低的latency和高質量的雙向多通道傳輸能力得到業界的高度認同，,同時使用的是廉價的CAT5e線纜。 EtherSound允許將數字音頻信號和控制信號整合在一起，應用在SB168-ES的話放遙控操作或+48V 功能上。 您可以通過MY16-ES64 和 MY16- EX mini-YGDAI擴展卡以菊型鏈方式連接到雅馬哈數字控制臺，從舞臺到控制室，安裝和調試的方便性顯而易見 。 由于SB168-ES可兼容于一般 EtherSound設備， 您還可以用 AuviTran的AVS-ESMonitor控制它的參數。
雅馬哈的可靠性

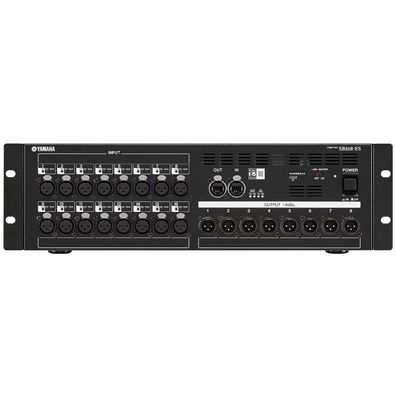

近年來，數字音頻傳輸系統迅速發展。 SB168-ES的設計意圖是作為擴展設備與雅馬哈數字控制臺一起使用，實現高性能和低成本。 它的每一路輸入端口還包括 +48V、信號和峰值指示燈，提供了出色的總體監控能力。
| 輸出 | SB168-ES | |
|---|---|---|
| I/O | 話筒輸入 | 16 (Remote HA) 帶 HPF |
| 幻像供電 | +48V DC; ON/OFF: 每通道 | |
| AD轉換器 | 24bit; 128 次過采樣 | |
| 線路輸出 | 8 | |
| DA轉換器 | 24bit; 128 次過采樣 | |
| 數字 I/O | 2x EtherSound | |
| 一般技術規格 | SB168-ES | |
| 采樣率 | 內部 | 48kHz |
| 外部 | 48kHz (-10% +2.5%) | |
| 總諧波失真 | 低于 0.05% (20Hz-20kHz) | |
| 頻率響應 | 0 +0.5 -1.5dB 20Hz-20kHz | |
| 動態范圍 | AD+DA: 108dB | |
| 嗡音和噪聲電平 | 平均輸入噪音 | -128dBu |
| 殘余輸出噪聲 | -80dBu | |
| 串?dāng)_ | -80dB | |
| 供電要求 | AC100-240V 50/60Hz | |
| 功耗 | 65W | |
| 外觀尺寸 | 寬 | 480mm; 18-7/8in |
| 高 | 132mm; 5-3/16in (3U) 142mm; 5-9/16in (包括橡膠腳墊) | |
| 深 | 359.7mm; 14-3/16in | |
| 凈重 | 8kg; 17.6lbs | |
| 附件 | 使用說明書 AC電源線 | |
模擬輸入特性
模擬輸出特性
數字 I/O特性
控制 I/O特性
* 規格和外觀如有變更，恕不另行通知。
* 所有商標和注冊商標歸屬其所有者。
