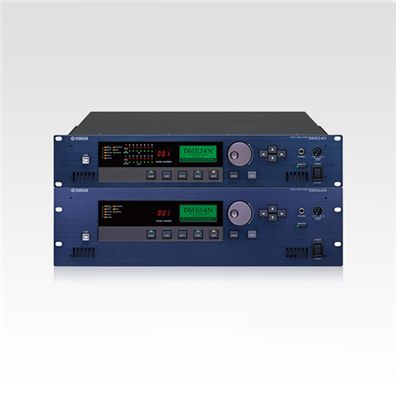

DME64N,DME24N
滿足大量音頻用途的可編程、可網絡連接的混音引擎
憑借強大的DSP處理能力，雅馬哈DME64N和 DME24N 數字混音引擎為廣泛的專業應用提供了可定義的音頻系統解決方案。 它提供了一組可以整合和編程組合的DSP組件，能夠完全滿足任何音頻應用需求 –即使在高地復雜的系統中。 出色的音質，強大的DSP能力，巨大的擴展性和網絡連接能力 – 全部都能通過一個直觀的界面進行支持 – 能為設計、調試固定安裝和現場擴聲系統提供巨大的自由度和高的效率。
立即購買
產品信息
DME64N / DME24N特點
可與數字混音臺媲美的DSP能力
DME64N和 DME24N 采用了雅馬哈自主開發的DSP6 和 DSP7 信號處理LSI ，能提供強大的音頻處理能力和高超的音質。 DME64N的處理能力等同于DM1000 數字混音臺，小型的DME24N具有大約一半的處理能力，同時還提供了內建的I/O 接口供簡單的小型系統使用。 不管哪一臺，它們所提供的強大能力都能以一臺DME設備為中心構建一整套復雜的音響系統，經過精確調試的多種性能滿足音樂廳、多功能廳、會議廳、集會場所、公共設施等場所的大量用途。 充足的DSP能力還意味著先進的配置能力，以前需要的多種周邊硬件設備現在完全可以用一臺DME64N 或 DME24N取代。 這一切都代表著設計、安裝和操作DME為核心的系統，能夠節省大量的人力、財力和成本。
24-bit 96-kHz處理能力和音質出眾的電路設計
在現場擴聲和工作室錄音領域，雅馬哈數字混音臺受到眾多工程師的青睞已不是什么秘密。 雅馬哈DME混音引擎承襲于相同的數字技術，并更加關注聲音和表現力的細節。 DME64N 和DME24N 細膩的24-bit, 96-kHz數字處理手段創造了毫無差錯的操作度和忠實的聲音還原度，DME24N還配備了音質和品質與混音控制臺相同的高性能模擬前?放大器。 注意： 48-kHz規格所創建配置的操作能力等于96-kHz配置操作能力的一半。
巨大的I/O靈活性和擴展性 – 多8臺DME64N 設備的?聯可以實現512 進和512出

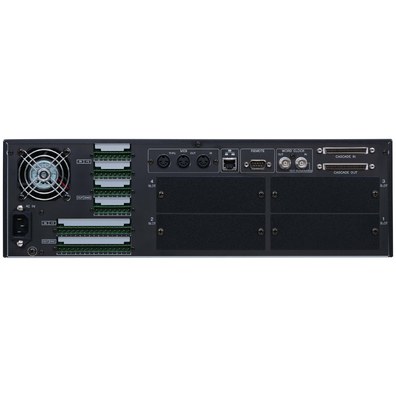

DME64N 后面板帶有4個可以安裝Mini-YGDAI I/O卡的擴展槽，DME24N 有一個擴展槽。 每個卡槽安裝了A/D或D/A卡后，支持多8個模擬輸入或輸出，安裝了數字格式的AES/EBU、 ADAT或 TASCAM后可支持多16個通道的數字I/O 。 DME64N 的4個擴展槽支持多64通道的I/O，DME24N的單獨擴展槽加上8 通道內建模擬I/O ，總共可支持24 通道。 8臺DME64N 設備可以?聯成巨大的系統，能提供512路數字輸入和512路數字輸出或128個模擬輸入和128個模擬輸出。
整合PM5D 數字混音臺的控制力
選定的DME64N 和DME24N參數可以從PM5D 數字混音控制臺上直接控制，實現無縫、高效的整合操作。 當DME設備放置于遠離佳聽音位置時，這個功能非常實用，也是說，不用離開主控制臺位置可以進行參數的調整。

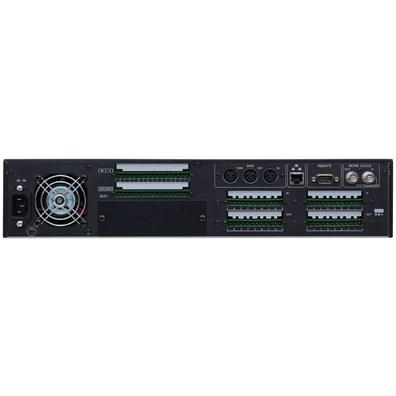

DME24N上的8個模擬輸入和輸出
DME24N通過后面板的 Euroblock 端口提供內建的8個模擬輸入和輸出。 各路輸入輸出都配置了能提供音質的24-bit, 96-kHz A/D 和 D/A 轉換器。
以太網控制
用DME64N、DME24N 和 ICP1 智能控制面板的RJ45接口和100Base-T CAT5 型Ethernet 線纜，可以將多16臺DME設備交互連接。 Ethernet連接可以實現快速便捷的網絡連接，成本低難度小。
GPI、RS232C/RS422、USB和 MIDI 接口
DME64N 和 DME24N 能提供大量的控制界面選擇，從而整合于多種設備。 DME64N 有16 個GPI輸入和輸出端口，DME24N有8個，提供了與其它GPI型設備的界面整合能力。 RS232C/RS422 端口可以直接連接遙控設備和計算機，USB端口可以直接連接先進的計算機，MIDI端口可以用來同步和控制樂器、音序器和燈控器等。

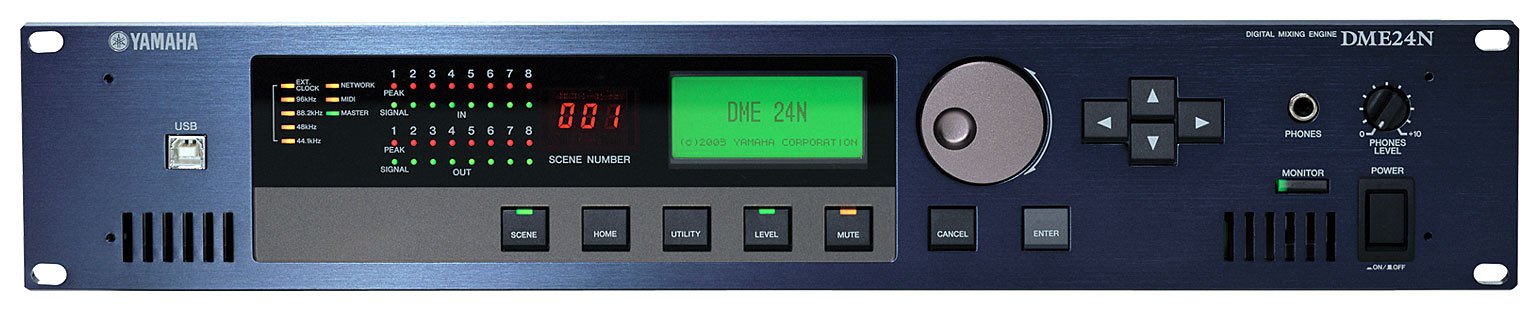

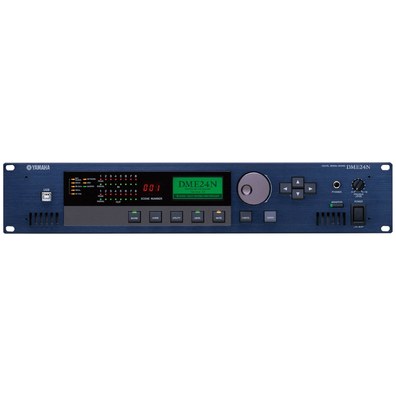

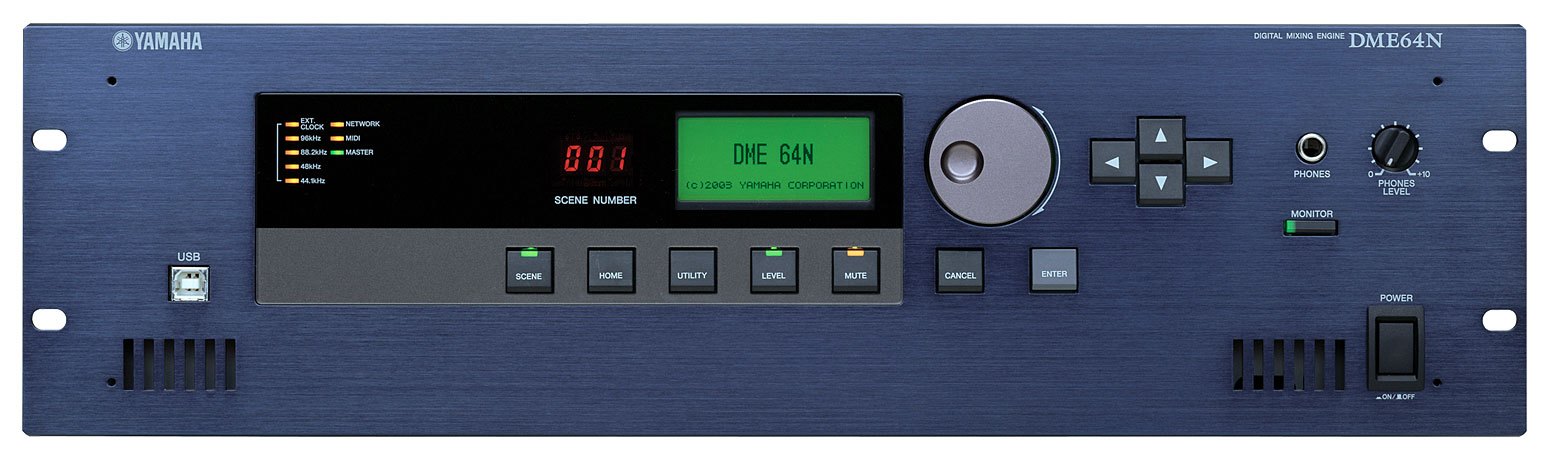

大型LCD 顯示屏滿足復雜的面板操作
大型易讀的LCD 顯示屏面板和全面的控制功能區，使DME64N和DME24N 易于操作。 前面板甚至還配備了耳機插孔和電平控制器以利監聽。 DME24N還額外為它的8個模擬輸入和輸出提供了峰值和信號LED指示燈。
5種語言的場景和功能名稱

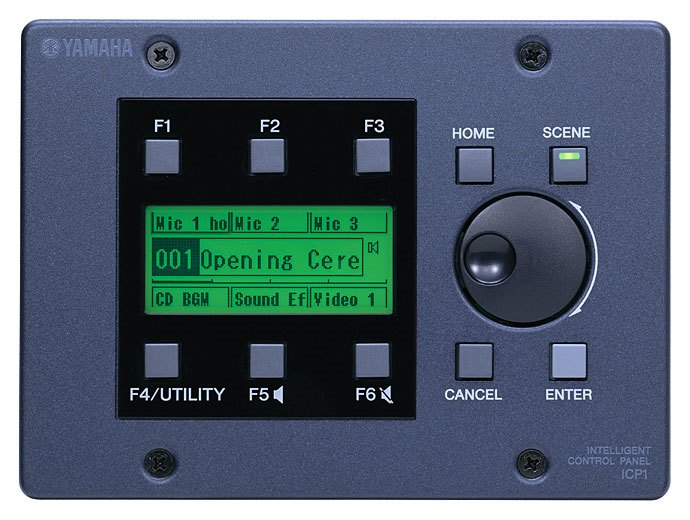

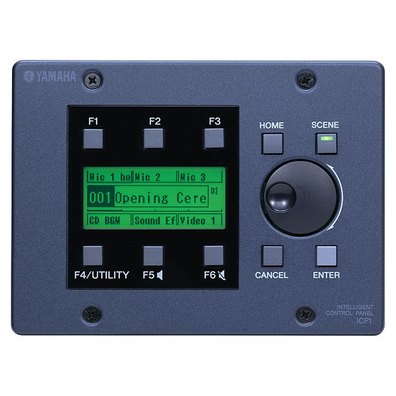

DME64N和DME24N加上ICP1智能化控制面板，可以用5種語言顯示場景和功能的名稱: 英語、日語、法語、德語、西班牙語。 全部三個型號都提供了友好界面，無論用戶的水平和技術經驗如何，都能順利地操作。
| 一般技術規格 | DME64N | DME24N | |
|---|---|---|---|
| 內部處理能力 | 32bit | 32bit | |
| 采樣率 | 內部 | 44.1kHz 48kHz 88.2kHz 96kHz | 44.1kHz 48kHz 88.2kHz 96kHz |
| 外部 | 44.1kHz/88.2kHz (-10%) - 48kHz/96kHz (+6%) | 44.1kHz/88.2kHz (-10%) - 48kHz/96kHz (+6%) | |
| 信號延遲 | 低于 0.85 ms (MY8-AD96 to MY8-DA96) | 低于 0.5 ms | |
| 動態范圍 | DA: 106 dB | DA: 106dB; AD+DA: 106dB | |
| 串?dāng)_ | -80 dB | -80 dB | |
| 供電要求 | 取決于購買地區; AC100V 120V 或 220-240V; 50/60Hz | 取決于購買地區; AC100V 120V 或 220-240V; 50/60Hz | |
| 功耗 | 80W | 75W | |
| 外觀尺寸 | 寬 | 480mm; 18-7/8in | 480mm; 18-7/8in |
| 高 | 145mm; 5-3/4in (3U) | 101mm; 4in (2U) | |
| 深 | 411.5mm; 16-1/4in | 411.5mm; 16-1/4in | |
| 凈重 | 9.5kg; 20.9lbs | 8kg; 17.6lbs | |
| 附件 | 使用說明書 DME Designer 安裝指南 AC 電源線 AC 插頭卡子 2x 16針 Euroblock 插頭 4x 8-針 Euroblock 插頭 | 使用說明書 DME Designer 安裝指南AC 電源線 AC 插頭 卡子 16x 3-針 Euroblock插頭 | |
| 總諧波失真 | - | 低于 0.05% (20Hz-40kHz) | |
| 頻率響應 | - | 0 +0.5 -1.5dB 20Hz-40kHz | |
| 嗡音和噪聲電平 | 平均輸入噪音 | - | -128dBu |
| 殘余輸出噪聲 | - | -82dBu | |
| 輸出 | DME64N | DME24N | |
| I/O | 話筒輸入 | - | 8 (Remote HA) |
| 幻像供電 | - | +48V DC; ON/OFF: 每通道 | |
| AD轉換器 | - | 24-bit; 128-次 過采樣 | |
| 線路輸出 | - | 8 | |
| DA轉換器 | - | 24-bit; 128-次 過采樣 | |
