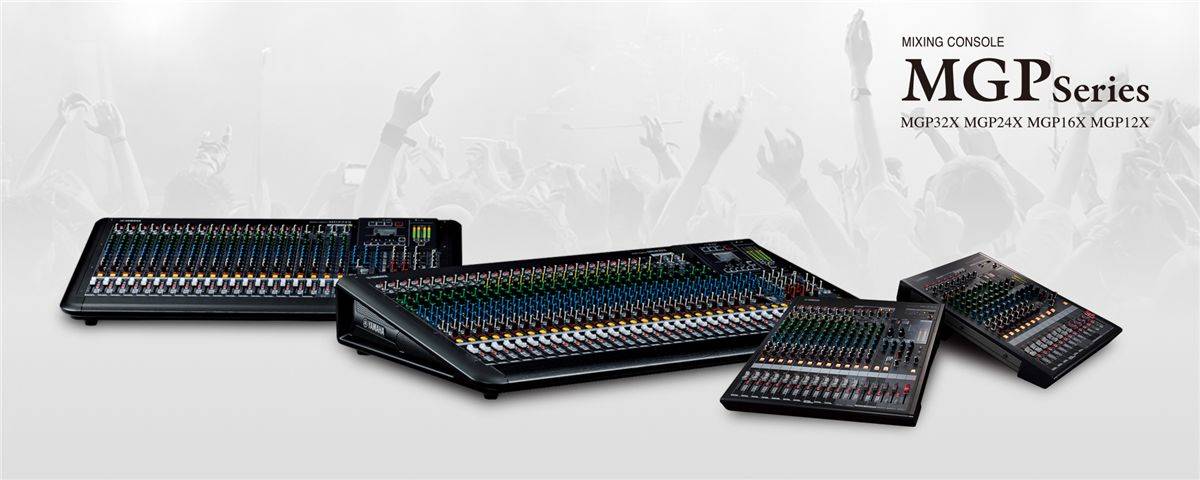

MGP系列
數字的心臟 模擬的靈魂
40年前，Yamaha于1972年發布了款專業模擬調音臺PM200。 同時，2012年也是Yamaha款數字調音臺DMP7誕生25周年。 所以，我們選擇在今年推出劃時代的全新產品，堪稱行業典范的小型專業調音臺：MGP系列。
憑借數十年技術革新的積累，總結生產優質模擬調音臺的經驗，我們開發了新一代專業級A類話放并將它應用到錄音器材中。 應用復合晶體管倒相設計，我們?nèi)露x了D-PRE話放厚重、豐富而平滑的音色，這使MGP系列的音質于業內同類產品。 由于精通業界受好評的EQ模塊塑造聲音的過程和奧秘，Yamaha專有的 X-pressive EQ技術能夠捕捉真實的模擬聲音特性。
在MGP緊湊的格局內部，我們采用了創造性的全新方法將數字技術融入模擬調音臺；同時還添加了高精度的效果器、iPod/iPhone 兼容能力、新的Stereo Hybrid Channel功能，這一切，造了溫暖、具音樂韻味的優質模擬聲。 MGP代表著Yamaha將數字和模擬技術相結合的高度平衡，全面體現了Yamaha在專業音頻領域的巨大成。

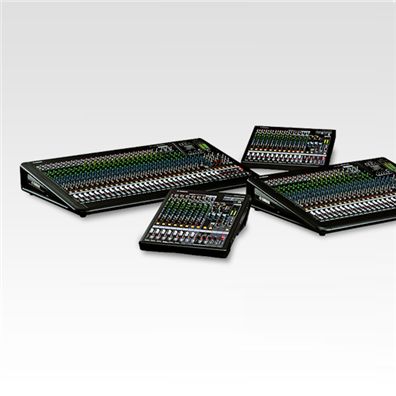

MGP系列
立即購買
包含12、16、24、32路4個型號。完全采用了雅馬哈錄音棚級別話放。數字音頻錄音播放、REV-X數字效果器、混合型通道等強大的DSP處理能力使其成為中小型專業調音臺中新的典范。
產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。
產品信息

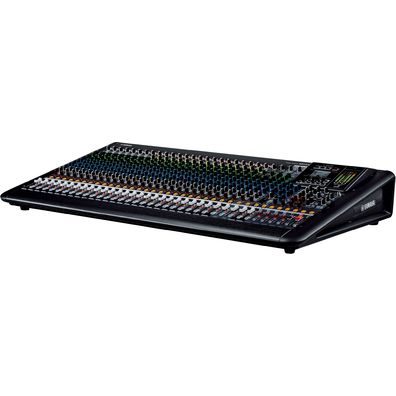

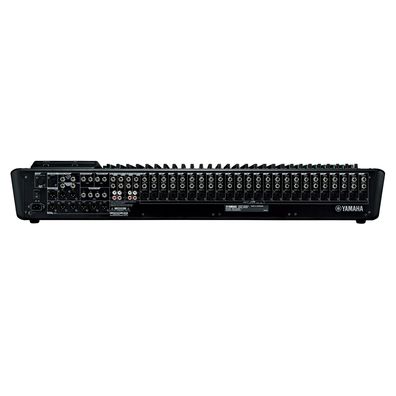

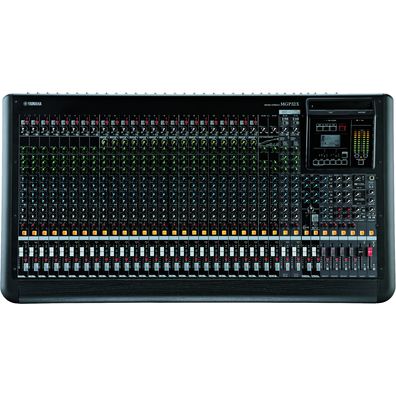

MGP32X 模擬調音臺
32通道高品質數模結合型調音臺
- 24路話筒輸入，帶有 48V幻象供電，每通道帶有HPF
- 32個線路輸入 (24個單聲道和 4個立體聲)
- 6個AUX發送 + 2個FX發送
- 4 GROUP母線 + ST母線
- 2 Matrix 輸出
- 1 個單聲道輸出
- 錄音棚級分布式A類 “D-PRE”話放， 內部配置復合晶體管倒相電路
- 具音樂韻味的 X-pressive EQ功能源于Yamaha久負盛名的VCM技術
- 專業單旋鈕壓縮器，帶有LED指示燈
- 雙重數字效果處理器:REV-X和Classic SPX
- Stereo Hybrid Channels (立體聲混合型通道)
- iPod/iPhone的數字式連接， 用于音頻播放與DSP控制
- MGP Editor可以通過iPod/iPhone詳細控制和操作DSP設置
- 耐久、緊湊而堅固的粉末噴涂金屬外殼
- 從已連接的 USB 設備中回放或錄音到該 USB 設備
- 31段 GEQ，具備可選的 9 個 flex 頻段或 14 個固定頻段模式
- 三段式主壓縮器可以分配到立體聲母線

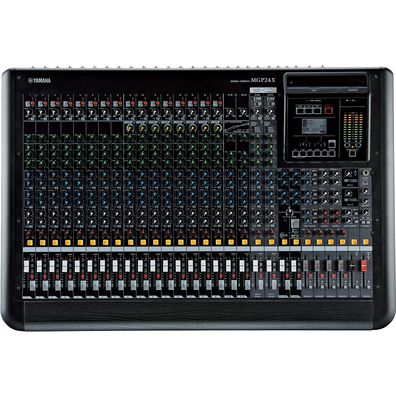

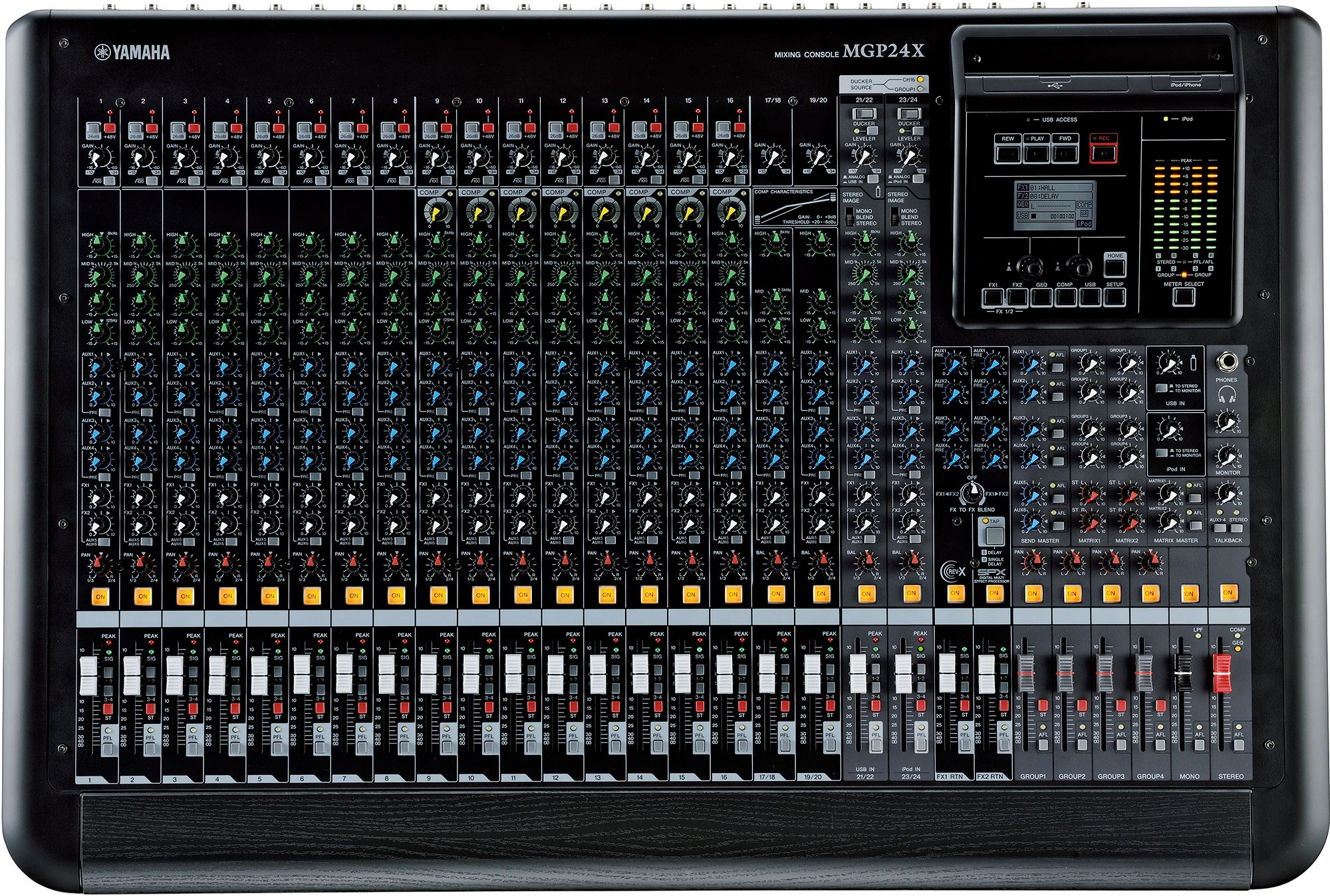

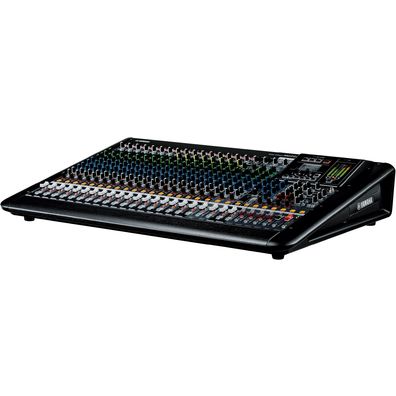

MGP24X 模擬調音臺
24通道高品質數模結合型調音臺
- 16路話筒輸入，帶有 48V幻象供電，每通道帶有HPF
- 24個線路輸入 (16個單聲道和 4個立體聲)
- 6個AUX發送 + 2個FX發送
- 4 GROUP母線 + ST母線
- 2 Matrix 輸出
- 1 個單聲道輸出
- 錄音棚級分布式A類 “D-PRE”話放， 內部配置復合晶體管倒相電路
- 具音樂韻味的 X-pressive EQ功能源于Yamaha久負盛名的VCM技術
- 專業單旋鈕壓縮器，帶有LED指示燈
- 雙重數字效果處理器:REV-X和Classic SPX
- Stereo Hybrid Channels (立體聲混合型通道)
- iPod/iPhone的數字式連接， 用于音頻播放與DSP控制
- MGP Editor可以通過iPod/iPhone詳細控制和操作DSP設置
- 耐久、緊湊而堅固的粉末噴涂金屬外殼
- 從已連接的 USB 設備中回放或錄音到該 USB 設備
- 31段 GEQ，具備可選的 9 個 flex 頻段或 14 個固定頻段模式
- 三段式主壓縮器可以分配到立體聲母線

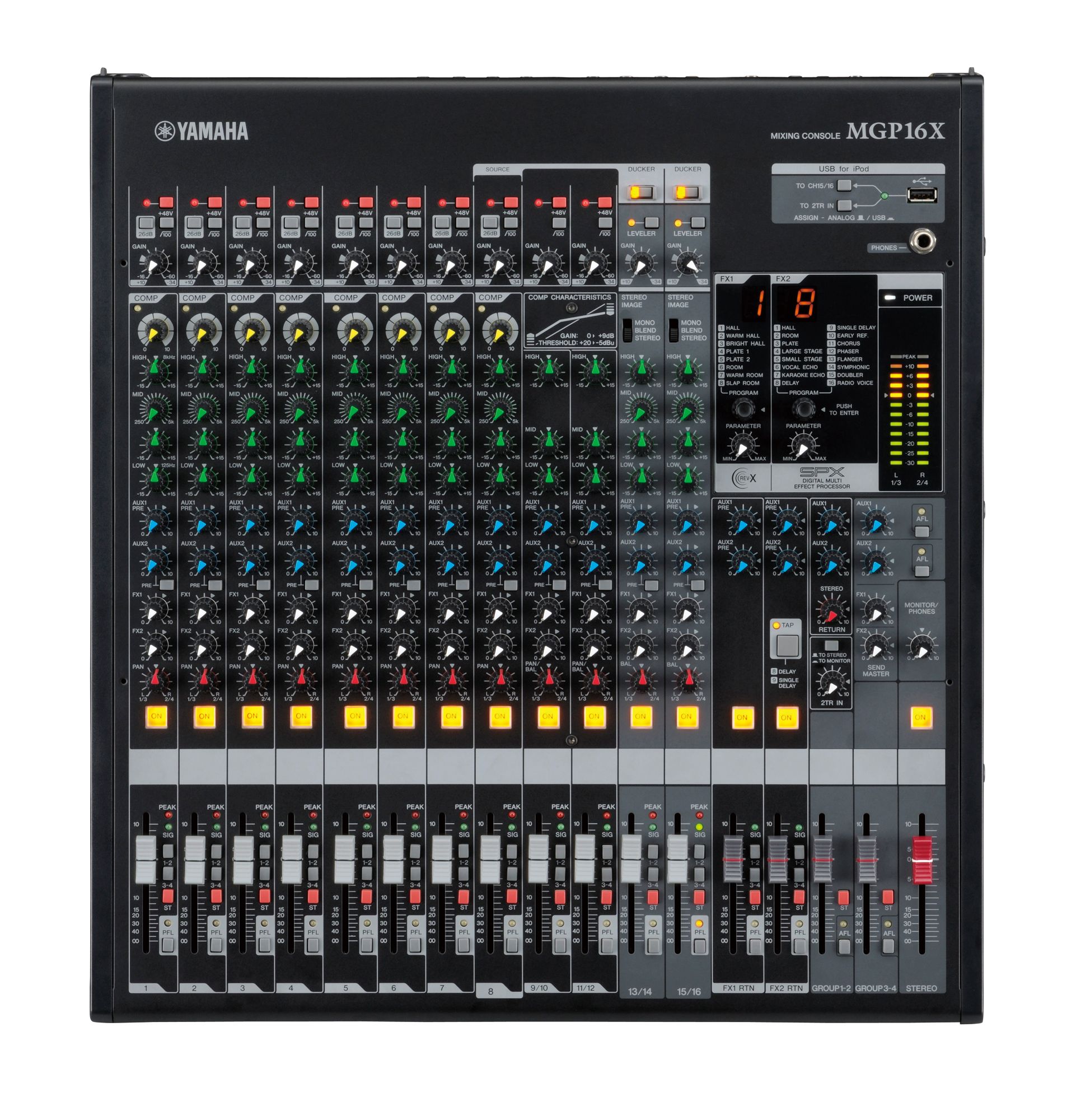

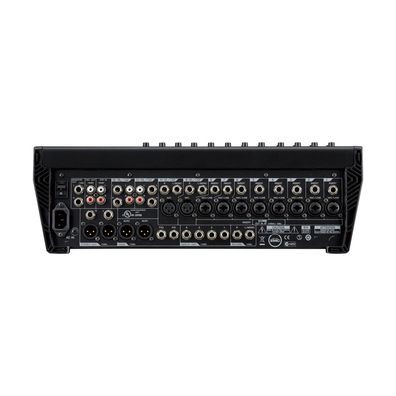

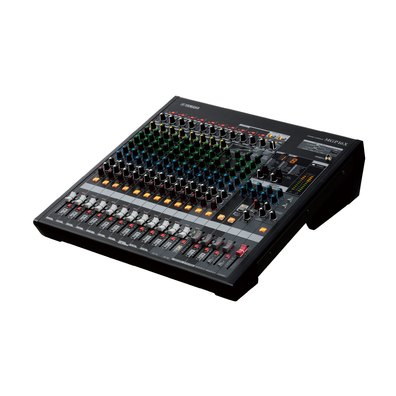

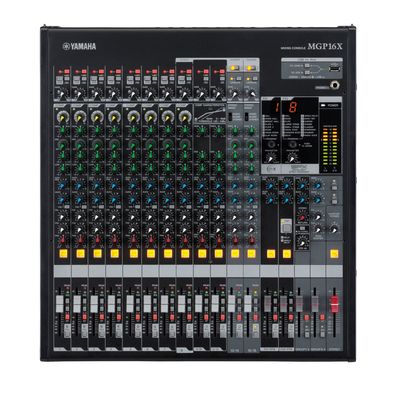

MGP16X 模擬調音臺
16通道高品質數模結合型調音臺
- 10路話筒輸入，帶有 48V幻象供電，每通道帶有HPF
- 16個線路輸入 (8個單聲道和 4個立體聲)
- 附加的2TR輸輸入，用于從模擬設備或iPod/iPhone接收輸出信號
- 2個AUX發送 + 2個FX發送
- 4 GROUP母線 + ST母線
- 錄音棚級分布式A類 “D-PRE”話放， 內部配置復合晶體管倒相電路
- 具音樂韻味的 X-pressive EQ功能源于Yamaha久負盛名的VCM技術
- 專業單旋鈕壓縮器，帶有LED指示燈
- 雙重數字效果處理器:REV-X和Classic SPX
- Stereo Hybrid Channels (立體聲混合型通道)可以應用強大的專用DSP
- iPod/iPhone的數字式連接， 用于音頻播放與DSP控制
- MGP Editor可以通過iPod/iPhone詳細控制和操作DSP設置
- 耐久、緊湊而堅固的粉末噴涂金屬外殼
- 一體式機柜托架，便于機柜安裝
- 內部全局供電，在世界各地都可以立即使用

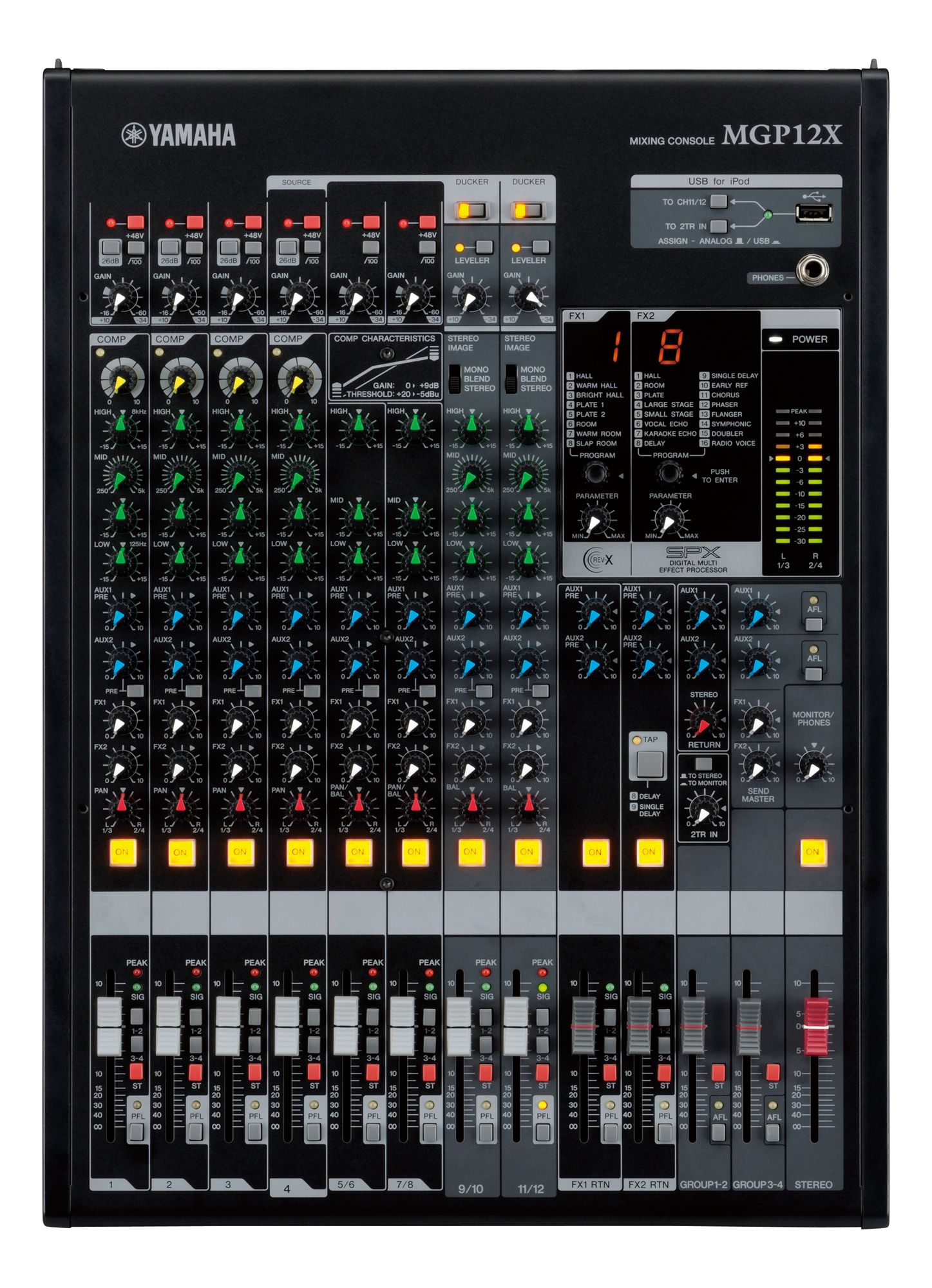

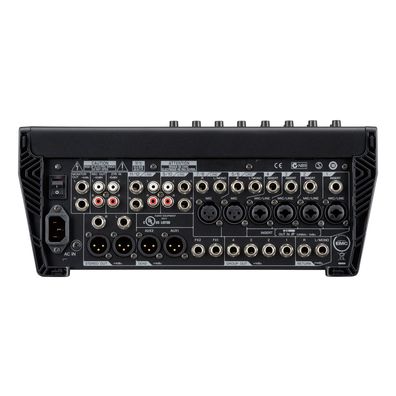

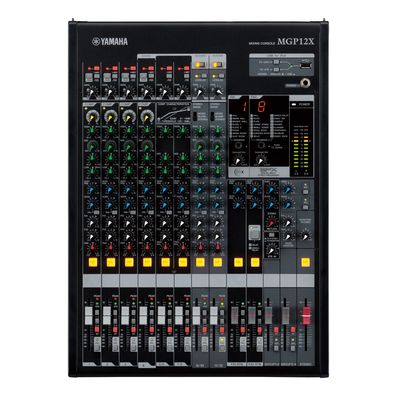

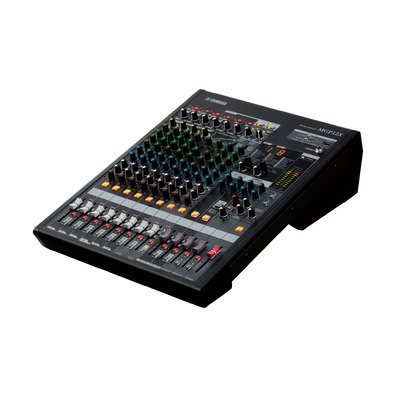

MGP12X 模擬調音臺
12通道高品質數模結合型調音臺
- 6路話筒輸入，帶有 48V幻象供電，每通道帶有HPF
- 12個線路輸入 (4個單聲道和 4個立體聲)
- 附加的2TR輸入口，用于從模擬設備或iPod/iPhone接收輸出信號
- 2個AUX發送 + 2個FX發送
- 4 GROUP母線 + ST母線
- 錄音棚級分布式A類 “D-PRE”話放，內部配置復合晶體管倒相電路
- 具音樂韻味的 X-pressive EQ功能源于Yamaha久負盛名的VCM技術
- 專業單旋鈕壓縮器，帶有LED指示燈
- 雙重數字效果處理器:REV-X和Classic SPX
- Stereo Hybrid Channels (立體聲混合型通道)可以應用強大的專用DSP
- iPod/iPhone的數字式連接，用于音頻播放與DSP控制
- MGP Editor可以通過iPod/iPhone詳細控制和操作DSP設置
- 耐久、緊湊而堅固的粉末噴涂金屬外殼
- 一體式機柜托架，便于機柜安裝
- 內部全局供電，在世界各地都可以立即使用
模擬技術的革新
在音頻工程和現場擴聲應用中，模擬聲所產生的溫暖感和音樂味很難被超越。 我們將的數字技術融合到高端模擬設備的開發過程，使MGP成為緊湊型專業調音臺演進歷史中的先端產品。

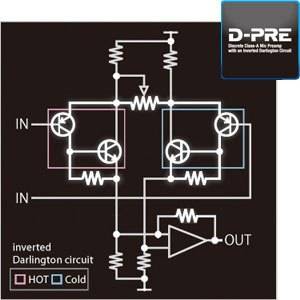

D-PRE（采用復合晶體管倒相設計的話放）
放大器是創造聲音的起點，對總體混音的特性和品質起到至關重要的作用。 這種關鍵步驟的重要性要求我們盡可能開發出濃厚、溫暖的放大效果——因此我們?nèi)露x了D-PRE話放。 為了能服務于Yamaha錄音棚級的錄音器材，分布式的A類話放使用了 復合晶體管倒相電路設計，它具備多層配置的電路部件，能以較低阻抗提供更強大的功率。 這使得您所有初始音頻信號的特性、深度和感覺會帶有深厚、自然的低音和平滑、飛揚的高音。 借助它全面的音樂化的表現，您不僅僅從聽覺，甚至是從感覺上會重新認識您喜愛的話筒聲和樂器聲。 各通道的48V幻象電源和音質在當今小型調音臺中難覓對手，錄音棚級的分布設計A類話放使MGP從同級產品中脫穎而出，成為當之無愧的佼佼者。

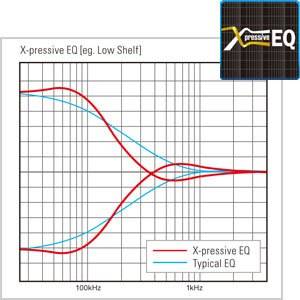

X-pressive EQ
所有人都知道vintage EQ聲音出色，但并非所有人都知道原理。 開發用于專業數字調音臺的創新的 VCM (Virtual Circuit Modeling)效果器的過程中，我們越來越多地把精力放在還原經典vintage EQ的音樂味和溫暖感上。 通過對歷史上某些EQ模塊的原始電路進行準確的數字建模，我們發現了這些模塊的頻率曲線上具有某種獨特的 “X-shape” 特性，終，我們證實這正是解密vintage特有真實性的精華所在。 高頻、低頻的響應和陡峭的斜率使得 X-pressive EQ成為一種強大的聲音塑形工具，讓您的調音不再只有一種調整模式，從而重新定義了EQ在現場擴聲用途中的作用。 X-pressive EQ的誕生，地提升了音頻工程師對總體音效的把握能力，實現了對調音操作各個層次的全局控制。
單旋鈕壓縮器
Yamaha 的專有技術——單旋鈕壓縮器因其巨大的優勢，正被越來越多地運用到各種品牌的小型調音臺上。 這些智能化的壓縮器只需簡單的操作和控制，能將優化的壓縮設置添加到多種輸入來源信號—從而降低了戶外擴聲器材安裝調試過程中的復雜性。 MGP系列配備了我們?nèi)律壍膯涡o壓縮器，它配有LED指示燈，在壓縮器工作時，指示燈亮起，因而可以進行直觀的監控。

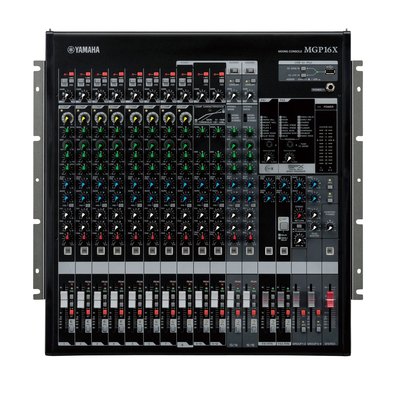

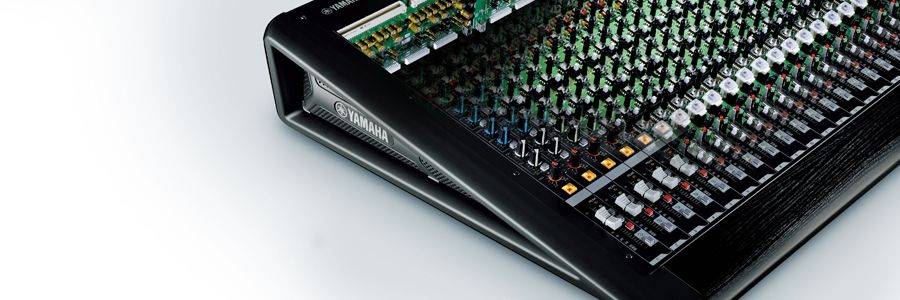

一體式機柜托架（MGP16X/12X)
一體化的內建托架設計使MGP系列既能適用于固定安裝也適合便攜使用，為調音臺提供安全穩固的防護。 牢固而優雅的設計滿足您機架安裝或桌面配置的要求，簡便的安裝過程能節省大量時間和人力。
內部全局供電
憑借我們有效的內部全局供電設計，在電壓為100V-240V的任何地區您都可以接電使用。 同時，MGP采用了多規格電壓設計，即使在電壓不穩條件下，用戶也不必為潛在的設備損壞可能而擔憂。 內部供電設計還簡化了固定安裝用途的機架安裝流程，無需再使用笨重的適配器或其它接電方式。
一場數字革命
MGP實現了一種調音臺數字技術應用的新形式，能通過簡單、模擬化的操作方式控制復雜的DSP功能。 模擬器材大的特點之一，是調音師能簡單、直觀地操作控制臺。 我們在MGP的開發過程中力求延續這種操作感，在提供豐富功能的同時，保留便捷、熟悉的操作形式。

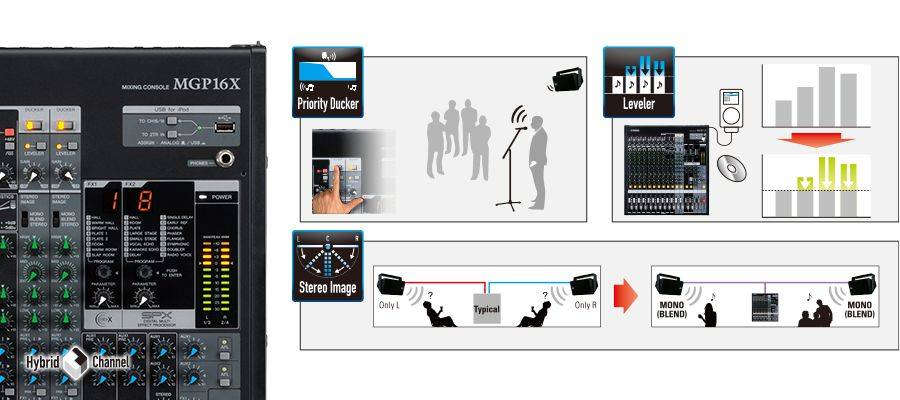

Hybrid Channel（混合型通道）
憑借40年的專業調音臺制造經驗，Yamaha創造了一種數字時代的新擴聲方式: Stereo Hybrid Channel（立體聲混合型通道）。 在模擬風格的旋鈕和編碼器面板下方，是MGP系列特有的復雜的數字控制系統——將數字技術獨有的功能性與傳統的模擬操作感合二為一。 MGP系列通過自主研發的強大DSP技術，帶來了既適于固定安裝又適于現場擴聲的如下三種能力。 我們將模擬化的便捷性貫穿于MGP系列方案設計的始終。只需輕觸按鈕，即可訪問和使用每個功能。 中頻掃頻、三段EQ、高性能的板載A/D、D/A轉換器等特點，意味著Stereo Hybrid Channel具備了出色的音質和獨特的功能性。
- Priority Ducker（優先閃避器）
在公共廣播和背景音樂用途中一個重要的功能是優先閃避功能，只需對著話筒講話，可以自動讓話筒聲源優先于其它聲源進行發聲。 停止講話，其它聲源的聲音會自動還原為原來的音量，因此這種簡便而重要的功能無需調音師值守操作。 您甚至可以根據自己的喜好調整聲源的閃避衰減。
- Leveler（自動校平器）
這種智能化的壓縮器能夠“自動校平”來自不同聲源的各個音軌上音量的變化，提供一種更愉悅的聽覺體驗。 這種功能特別適于沒有調音師的小型場所。Yamaha專有的DSP算法，可以保證長時間播放，同時不會因電平音量的波動而讓聽眾感到不適。
- Stereo Image（立體聲像）
Stereo Image功能可以無縫收縮立體聲聲源的聲像平衡，讓分散在空間各處的每個聽眾都能舒服地欣賞混合后的聲音。 該功能特別適合于需要使用背景音樂的固定安裝用途。 應用MONO和BLEND兩種優化設置，可以讓Stereo Image功能提供更優良的混音效果，確保每個聽眾都處于聽音的"sweet spot" 。

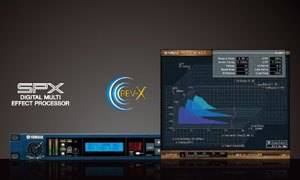

雙重數字效果器
MGP系列調音臺提供了兩種獨特的錄音棚級效果器，能夠以簡單直觀的操作大程度地強化您的調音聲效。 Yamaha的REV-X提供了三種具音樂化和自然感高解析度混響效果: Hall, Room and 和Plate—這是REV-X效果次配置在Yamaha模擬調音臺上。 更多的聲音塑造功能, Yamaha的SPX 數字綜合效果器內建了16種可編輯參數的數字效果，并能隨意選擇。 兩種效果器可以同時使用，為您提供了一系列有效的聲音潤色工具。

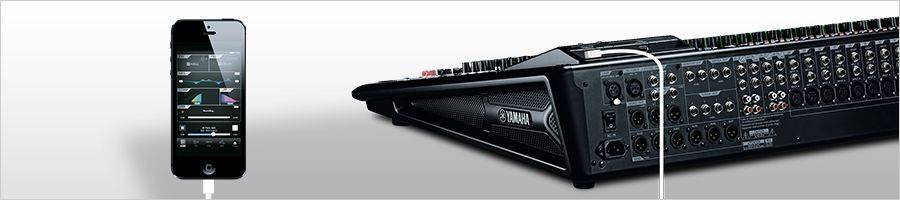

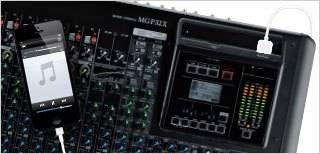

iPod/iPhone的數字式連接
為滿足市場不斷增長的與蘋果i系列設備兼容的需要, MGP系列的iPod/iPhone 無縫整合功能提供的不僅僅是播放數字音頻的能力。 只要連接好蘋果設備，能形成一臺靈活的控制器，從而更詳細地控制您的MGP控制臺。

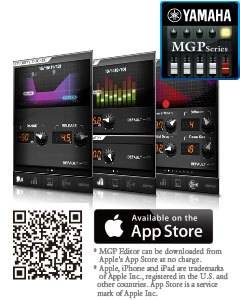

MGP Editor軟件
MGP Editor是一種免費軟件，可以讓用戶通過iPod/ iPhone，對調音臺上的DSP設置進行額外的控制。 MGP Editor軟件采用簡單直觀的畫面，能實現對REV-X、SPX效果參數、Hybrid Channel的優先閃避器、校平器和iPod/iPhone播放設置等的額外詳細控制。在MGP32X 和 24X 型號上，GEQ 設置和主壓縮器設置還可以調整。還具有Itunes 播放列表的直接播放功能。
圖形 EQ（MGP32X/24X）
全新的圖形 EQ 具有14 頻段和 Flex 9 段模式，并能夠通過內建顯示屏方便地顯示。這種 Flex EQ 是用在 Yamaha 的專業級 CL 系列調音臺中的。通過限制提升和消減頻段的數量，額外的DSP 可以用來將濾波器窄化到 1/3 倍頻程，如有需要進行調整，還能允許用戶掃描濾波器的范圍。憑借 31 種不同的濾波器位置，能夠?qū)崿F(xiàn)其細微的調節。此外，發現和降低反饋聲也非常便捷，通過使用偏移 / 增益控制器能夠在反饋發生前指出聲反饋的易發頻率。
多段壓縮器（MGP32X/24X）
MGP32X 和 MGP24X 是該級別中款在立體聲母線上裝備有如此的主壓縮器的產品。它們內建了 2 個標準型（COMP）和1 個三波段式（多段）主壓縮器。使用主壓縮器可以降低信號的整個動態范圍，以適應聲環境的需要，并防止音響系統過載。總共 8 個記憶場景（3 個只讀，5 個用戶自定義）可以設置為按需快速存儲和調出。
高品質數字播放
MGP 系列調音臺配備了內建的 USB 端口，只需簡單連接即可無縫播放 iPod 或 iPhone，同時還可以為 iPod 或 iPhone 充電。直接數字連接方式相比于模擬連接方式，能提供更細膩和清晰的聲音品質。
USB 設備的錄音和播放（MGP32X/24X）
錄音時各種節目的存檔非常方便。錄音功能允許直接錄音到 USB 存儲設備。可以從 Stereo Out 或 Matrix Out 1 和 2 接口中選擇信號源，然后選擇 WAV 或 MP3 作為文件格式。 USB 設備也支持音頻文件的播放。將這些信號引導到混合通道或監聽輸出也非常方便。
| MGP32X | MGP24X | MGP16X | MGP12X | ||
|---|---|---|---|---|---|
| Mixing capability | Mixing channels | 32 Line Inputs (24 mono and 4 stereo) | 24 Line Inputs (16 mono and 4 stereo) | 16 Line Inputs (8 mono and 4 stereo) | 12 Line Inputs (4 mono and 4 stereo) |
| GROUP | 4 GROUP Buses + ST Bus | 4 GROUP Buses + ST Bus | 4 GROUP Buses + ST Bus | 4 GROUP Buses + ST Bus | |
| AUX | 6 AUX Sends + 2 FX Sends | 6 AUX Sends + 2 FX Sends | 2 AUX Sends + 2 FX Sends | 2 AUX Sends + 2 FX Sends | |
| MATRIX | 1 Matrix out | 1 Matrix out | - | - | |
| On-board processors | FX1:REV-X(8 PROGRAM, PARAMETER control)/ FX2:SPX(16 PROGRAM, PARAMETER control) | FX1:REV-X(8 PROGRAM, PARAMETER control)/ FX2:SPX(16 PROGRAM, PARAMETER control) | FX1:REV-X(8 PROGRAM, PARAMETER control), FX2:SPX (16 PROGRAM, PARAMETER control) | FX1:REV-X(8 PROGRAM, PARAMETER control), FX2:SPX (16 PROGRAM, PARAMETER control) | |
| Input channel functions | - | - | Compressor CH1-8,HPF(100Hz 12dB/oct), CH EQ(MONO) ±15dB(Max.):High 8kHz shelving/ Mid 250Hz-5kHz peaking(CH1-8,13-16)/ Low 125Hz shelving, CH EQ(STEREO) ±15dB(Max.):High 8kHz shelving/ Mid 2.5kHz peaking(CH9-12)/ Low 125Hz shelving | Compressor CH1-4,HPF(100Hz 12dB/oct), CH EQ(MONO) ±15dB(Max.):High 8kHz shelving/ Mid 250Hz-5kHz peaking(CH1-4,9-12)/ Low 125Hz shelving, CH EQ(STEREO) ±15dB(Max.):High 8kHz shelving/ Mid 2.5kHz peaking(CH5-8)/ Low 125Hz shelving | |
| I/O | Mic inputs | MIC: 24 (INPUTS HPF: 100Hz 12dB/oct) | MIC: 16 (INPUTS HPF: 100Hz 12dB/oct) | MIC: 10 | MIC:6 (100Hz 12dB/oct) |
| Phantom power | 48V phantom power per channel | 48V phantom power per channel | 48V phantom power per channel | 48V phantom power per channel | |
| Line inputs | LINE: 24 mono + 4 stereo, CH INSERT: 24 RETURN: 1 stereo | LINE: 16 mono + 4 stereo, CH INSERT: 16 RETURN: 1 stereo | LINE: 8mono+4stereo, CH INSERT: 8, RETURN: 1stereo, 2TR IN: 1 stereo | LINE: 4mono+4stereo, CH INSERT IN: 4, RETURN: 1stereo, 2TR IN: 1 stereo | |
| Digital I/O | USB Device, iPod / iPhone | USB Device, iPod / iPhone | USB Audio USB IN: iPod, iPhone exclusive | USB Audio USB IN: iPod, iPhone exclusive | |
| Total harmonic distortion | 0.02% (20Hz-20kHz@ +14dBu) | 0.02% (20Hz-20kHz@ +14dBu) | 0.02% (20Hz-20kHz@ +14dBu) | 0.02% (20Hz-20kHz@ +14dBu) | |
| Frequency response | +0.5/-1.0dB 20Hz - 20kHz, refer to the nominal output level @1kHz | +0.5/-1.0dB 20Hz - 20kHz, refer to the nominal output level @1kHz | +0.5/-1.0dB 20Hz - 20kHz, refer to the nominal output level @1kHz | +0.5/-1.0dB 20Hz - 20kHz, refer to the nominal output level @1kHz | |
| Hum & noise level | Equivalent input noise | -128 dBu Equivalent Input Noise | -128 dBu Equivalent Input Noise | -128 dBu (20Hz–20 kHz, Rs=150Ω, Input Gain = Maximum) | -128 dBu (20Hz–20 kHz, Rs=150Ω, Input Gain = Maximum) |
| Residual output noise | -92 dBu Residual Output Noise | -92 dBu Residual Output Noise | -102 dBu (20Hz–20 kHz, Rs=150Ω, Input Gain = Maximum) | -102 dBu (20Hz–20 kHz, Rs=150Ω, Input Gain = Maximum) | |
| Crosstalk | -74dB @ 1kHz | -74dB @ 1kHz | -74dB @ 1kHz | -74dB @ 1kHz | |
| Power requirements | 100-240V 50Hz/60Hz | 100-240V 50Hz/60Hz | 100-240V 50Hz/60Hz | 100-240V 50Hz/60Hz | |
| Power consumption | 86W max | 86W max | 55W max | 45W max | |
| Dimensions | W | 1,027mm (40.4") | 819mm (32.2") | 447mm | 348mm |
| H | 169mm (6.7") | 169mm (6.7") | 143mm | 143mm | |
| D | 565mm (22.2") | 565mm (22.2") | 495mm | 495mm | |
| Net weight | 19kg (41.9lb) | 15.5kg (34.2lb) | 9.0kg | 7.5kg | |
Analog Input Specifications
0 dBu is referenced to 0.775 Vrms. 0 dBV is referenced to 1 Vrms.
*1 Sensitivity is the lowest level that will produce an output of +4 dB (1.23 V), or the nominal output level when the unit is set to maximum level. (all faders and level controls are at maximum position.)
*2 XLR-3-31 type connectors are balanced .(1=GND, 2=HOT, 3=COLD)
*3 Phone Jacks are balanced. (Tip=HOT, Ring=COLD, Sleeve=GND)
*4 Phone Jacks are unbalanced.
*5 Phone Jacks are unbalanced.(Tip=Out, Ring=In, Sleeve=GND)
*6 XLR-3-31 type connectors is unbalanced.
Analog Output Specifications
0 dBu=0.775 Vrms, 0 dBV=1 Vrms
*1 XLR-3-32 type connectors are balanced. (1=GND, 2=HOT, 3=COLD)
*2 Phone jacks are impedance balanced. (Tip=HOT, Ring=COLD, Sleeve=GND)
*3 Phone jacks are unbalanced. (Tip=Out, Ring=In, Sleeve=GND)
*4 Phone jacks are balanced. (Tip=HOT, Ring=COLD, Sleeve=GND)
