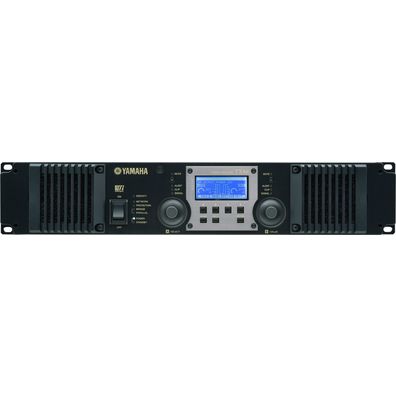

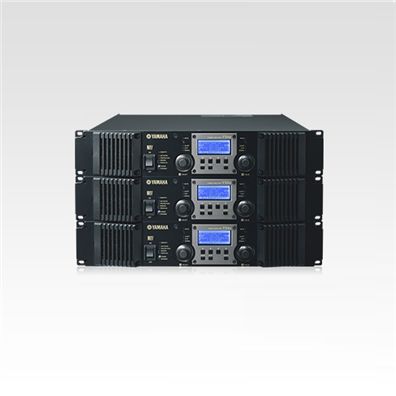

TXn系列
業界的雅馬哈功放、DSP和網絡技術的結合體
雅馬哈為專業音頻領域奉獻高品質聲音的歷史已超過30年。 當今的Tn 系列功放已在放大、效率、音質和低阻驅動能力等方面達到了一個新的高度。 目前TXn系列功放將行業的幾種雅馬哈技術集于一身——放大、處理和網絡性能。 三臺新型功放不僅具備?高的電效率和源于2-ohm負載的優良音質，前面板用戶界面還提供了復雜的內建DSP ，使得對外接EQ、延遲和音箱處理器的需求程度降到低。 所有型號都配置有模擬輸入和直接數字輸入，在數字和模擬之間還提供了自動容錯冗余切換功能 。 輸入配置還可以按需要改變，可以插入 mini-YGDAI 接口卡擴充接口。 使用適當?shù)腎/O卡，這些功放可以全面兼容CobraNet 或EtherSound 音頻網絡和多種數字音頻格式。 內建的Ethernet端口可以用來連接計算機平臺的雅馬哈功放控制軟件，從而實現對單臺或編組功放進行遙控和監控。
TXn系列
立即購買
大功率智能型功放，內建DSP以及靈活的I/O功能選項。適用于需要高音質及表現力的演出及安裝場合。
產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。
產品信息
不僅僅是功放和音箱處理器的結合體
除了節省機架空間或簡化布線，DSP 還能夠讓TXn系列發揮更多優勢。 - 租賃公司可以減少庫存的設備– TXn系列功放是一種多功能功放，可用于驅動多種音箱系統，是真正的多功能設備： TXn不僅有靈活的 I/O 格式，電壓增益/靈敏度也能夠以0.1dB為單位進行調節。 TXn還可以配置為與任意一種系統結合使用 - TXn可以接受多種數字格式。 使用數字形式可以讓TXn獲得更好的信噪比。 數字形式使布線也更加簡化 - 精確控制和監視您的功放: 現在可以從遙控點對功放的詳細控制參數和監控參數進行設置了 - 容錯安全: 模擬輸入口和擴展卡槽的結合使用，提供了容錯性的信號冗余功能。 latency低的 AES/EBU卡的 "THRU" 輸出口即使在功放電力供應出問題時也能發送信號。
內建DSP

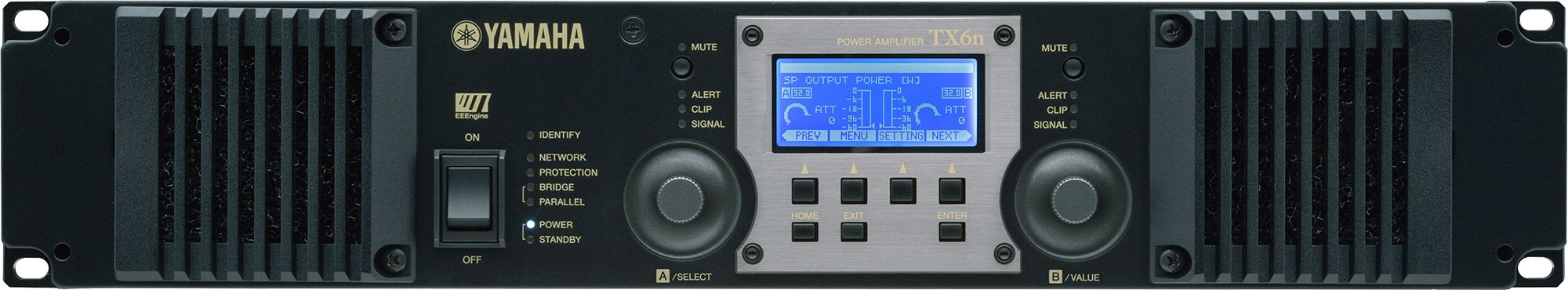

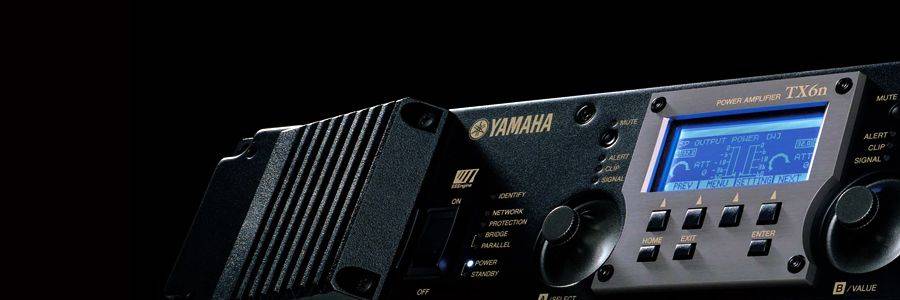

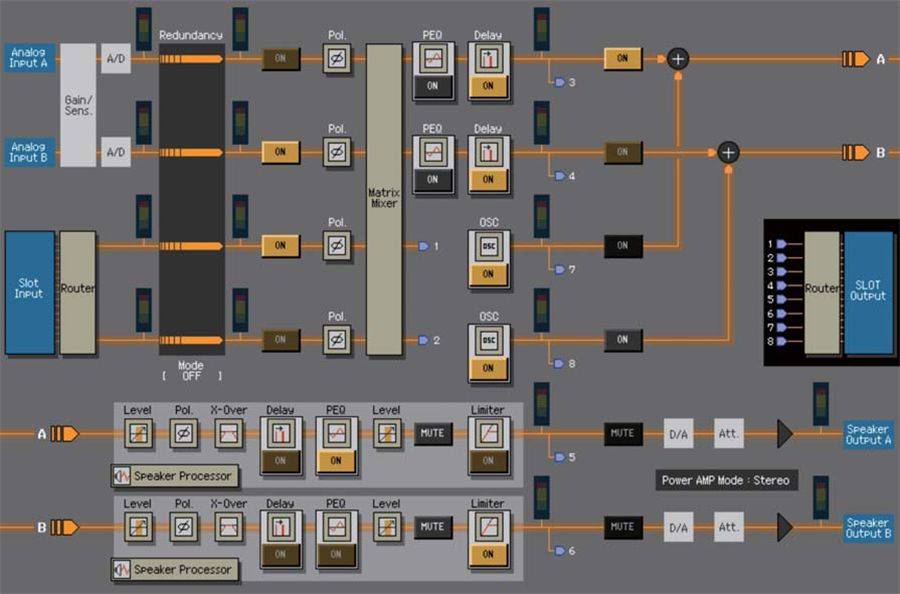

數字信號處理是雅馬哈品質的傳奇。 全部TXn 型號產品都配有強大的24-bit ADDA 96-kHz DSP引擎，能提供大范圍的控制和處理能力。 除了基本的功放控制和狀態監控，還有足夠的內建DSP資源提供擴展音箱的處理能力，因此無需在大部分應用中使用外接效果器。 TXn還提供獨立的輸入和輸出處理器。 內建DSP 參數和功能可以通過功放前面板上的LCD和按鈕界面或通過以太網用計算機平臺的雅馬哈 NetworkAmp Manager II 軟件直接訪問。
靈活的輸入配置

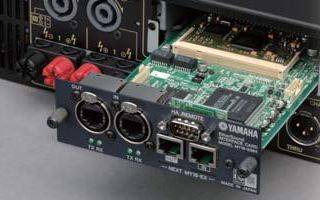

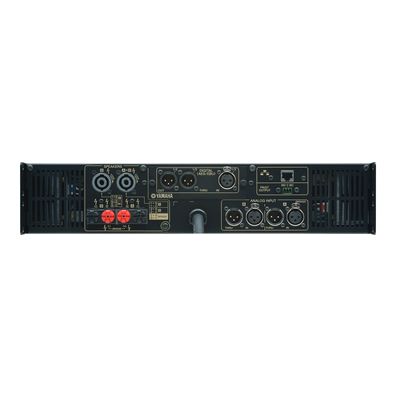

TXn系列功放帶有雅馬哈mini-YGDAI 標準擴展卡槽，用于安裝 AES/EBU I/O擴展卡實現數字輸入和輸出能力。 功放的后面板帶有平衡模擬輸入和一系列其它輸入輸出口。 模擬和數字輸入可以分開使用，信號還可以同時饋送到兩種接口進行自動混合或切換，用于諸如緊急廣播等。 還可以將原來的AES/EBU I/O 擴展卡更換為兼容的雅馬哈YGDAI擴展卡提供其它數字或模擬輸入輸出格式，還可以使用全面兼容 CobraNet 或 EtherSound音頻的網絡型擴展卡。
Amp Editor –直觀、即插即用的功放管理軟件
Amp Editor是一款專門為TXn功放提供的易用的功放管理軟件。 只需用標準高速Ethernet switch將功放連接到計算機的Ethernet端口，可以實現對TXn功放的遙控和監控。 連接 Amp Editor網絡無需任何其它設備，加速系統的啟動和運行。 所有TXn功放的功能和DSP參數都可以通過Amp Editor進行控制。
| TX6n | TX5n | TX4n | ||
|---|---|---|---|---|
| 100V 型號 | ||||
| 動態供電; 20ms 突發 | 2ohms | 3600W x 2 | 3220W x 2 | 2780W x 2 |
| 4ohms; 橋接 | 7200W | 6440W | 5560W | |
| 輸出功率 ; 1kHz | 2ohms | 2750W x 2 | 2500W x 2 | 2200W x 2 |
| 4ohms | 2750W x 2 | 2100W x 2 | 1750W x 2 | |
| 8ohms | 1700W x 2 | 1300W x 2 | 1000W x 2 | |
| 4ohms; 橋接 | 5500W | 5000W | 4400W | |
| 8ohms; 橋接 | 5500W | 4200W | 3500W | |
| 輸出功率; 20Hz-20kHz | 100V 線路 | - | 1250W x 2 ; 8ohms | - |
| 120V 型號 | ||||
| 動態供電; 20ms 突發 | 2ohms | 4100W x 2 | 3480W x 2 | 2990W x 2 |
| 4ohms; 橋接 | 8200W | 6960W | 5980W | |
| 輸出功率 ; 1kHz | 2ohms | 2750W x 2 | 2500W x 2 | 2200W x 2 |
| 4ohms | 3000W x 2 | 2200W x 2 | 1900W x 2 | |
| 8ohms | 1800W x 2 | 1300W x 2 | 1100W x 2 | |
| 4ohms; 橋接 | 5500W | 5000W | 4400W | |
| 8ohms; 橋接 | 6000W | 4200W | 3800W | |
| 輸出功率; 20Hz-20kHz | 100V 線路 | - | 1250W x 2 ; 8ohms | - |
| 230V 型號 | ||||
| 動態供電; 20ms 突發 | 2ohms | 4120W x 2 | 3600W x 2 | 3050W x 2 |
| 4ohms; 橋接 | 8240W | 7200W | 6100W | |
| 輸出功率 ; 1kHz | 2ohms | 2750W x 2 | 2500W x 2 | 2200W x 2 |
| 4ohms | 3000W x 2 | 2300W x 2 | 2000W x 2 | |
| 8ohms | 1800W x 2 | 1300W x 2 | 1100W x 2 | |
| 4ohms; 橋接 | 5500W | 5000W | 4400W | |
| 8ohms; 橋接 | 6000W | 4600W | 4000W | |
| 輸出功率; 20Hz-20kHz | 100V 線路 | - | 1250W x 2 ; 8ohms | - |
| 一般技術規格 | ||||
| 總諧波失真 | 低于 0.2% (20Hz~20kHz 半功率) | 低于 0.2% (20Hz~20kHz; 半功率) | 低于 0.2% (20Hz~20kHz; 半功率) | |
| 互調失真 | 低于 0.25% (60Hz:7kHz=4:1; 半功率) | 低于 0.25% (60Hz:7kHz=4:1; 半功率) | 低于 0.25% (60Hz:7kHz=4:1; 半功率) | |
| 頻率響應 | +0dB -1.0dB | +0dB -1.0dB | +0dB -1.0dB | |
| 信噪比 | 108dB | 107dB | 101dB(模擬) 106dB(AES/EBU) | |
| 串?dāng)_ | 低于 -65dB | 低于 -65dB | 低于 -65dB - | |
| 阻尼系數 | 超過 300 | 超過 300 | 超過 300 | |
| 電壓增益 | 43.8dB - 19.8dB; 0.1dB 為單位 | 43.8dB - 19.8dB; 0.1dB 為單位 | 43.8dB - 19.8dB; 0.1dB 為單位 | |
| 輸入靈敏度 | 0.0dBu - 24.0dBu 0.1dB 為單位 | -1.4dBu - 22.6dBu步幅 0.1dB 為單位 | -2.6dBu - 21.4dBu 0.1dB 為單位 | |
| 大輸入電壓 | +24dBu | +24dBu | +24dBu | |
| I/O 接口 | 線路輸入/輸出 | 模擬 2x XLR-3-31 型 2x XLR-3-32 型; 數字: 2x XLR-3-31 型 2x XLR-3-32 型; (OUT THRU) | 模擬 2x XLR-3-31 型 2x XLR-3-32 型; 數字: 2x XLR-3-31 型 2x XLR-3-32 型; (OUT THRU) | 模擬 2x XLR-3-31 型 2x XLR-3-32 型; 數字: 2x XLR-3-31 型 2x XLR-3-32 型; (OUT THRU) |
| 音箱輸出端 | 2x speakON NL4 2x 5路內建端口 | 2x speakON NL4 2x 5路內建端口 | 2x speakON NL4 2x 5路內建端口 | |
| 控制端口 | RJ45 Euroblock (Fault output) | RJ45 Euroblock (Fault output) | RJ45 Euroblock (Fault output) | |
| 保護電路 | 荷載保護 | 電源開關 on/off 靜音; DC-fault (功放自動關閉 ) 削幅限制 (THD ≥ 0.5%) | 電源開關 on/off 靜音; DC-fault (功放自動關閉 ) 削幅限制 (THD ≥ 0.5%) | 電源開關 on/off 靜音; DC-fault (功放自動關閉 ) 削幅限制 (THD ≥ 0.5%) |
| 放大器保護 | 散熱 (將輸出靜音; 散熱片溫度 ≥ 90°C; 自動返回) VI 限制器 (限制輸出 RL ≤ 1ohm) | 散熱 (將輸出靜音; 散熱片溫度 ≥ 90°C; 自動返回) VI 限制器 (限制輸出 RL ≤ 1ohm) | 散熱 (將輸出靜音; 散熱片溫度 ≥ 90°C; 自動返回) VI 限制器 (限制輸出 RL ≤ 1ohm) | |
| 供電保護 | 散熱 (功放自動關閉 ; 散熱片溫度 ≥ 100°C) | 散熱 (功放自動關閉 ; 散熱片溫度 ≥ 100°C) | 散熱 (功放自動關閉 ; 散熱片溫度 ≥ 100°C) | |
| 功放等級 | EEEngine | EEEngine | EEEngine | |
| 散熱 | 2x 可變速風扇 | 2x 可變速風扇 | 2x 可變速風扇 | |
| 供電要求 | 根據購買地區; 100V 120V(30A Twist lock 接口) 230V 或 240V; 50/60Hz | 根據購買地區; 100V 120V(30A Twist lock 接口) 230V 或 240V; 50/60Hz | 根據購買地區; 100V 120V(30A Twist lock 接口) 230V 或 240V; 50/60Hz | |
| 功耗 | 音樂聲源等量 | 1800W | 1600W | 1500W |
| 待機 | 75W | 75W | 75W | |
| Stand-by | 20W | 20W | 20W | |
| 外觀尺寸 | 寬 | 480mm; 18-7/8in | 480mm; 18-7/8in | 480mm; 18-7/8in |
| 高 | 88mm; 3-7/16" in (2U) | 88mm; 3-7/16in (2U) | 88mm; 3-7/16in (2U) | |
| 深 | 461mm; 18-1/8in | 461mm; 18-1/8in | 461mm; 18-1/8in | |
| 凈重 | 16kg; 35.3lbs | 16kg; 35.3lbs | 16kg; 35.3lbs | |
| 附件 | 使用說明書 2x 把手 (帶 4x 平頭螺絲) 1x Euroblock 接口 (3P) | 使用說明書 2x 把手 (帶 4x 平頭螺絲) 1x Euroblock 接口 (3P) | 使用說明書 2x 把手 (帶 4x 平頭螺絲) 1x Euroblock 接口 (3P) | |
固件及軟件
產品說明書
其他（工程數據參數等）
功放
揚聲器的額定功率須要使用多少功率放大器的輸出功率？
一般來說，要在沒有功率放大器削波的情況下獲得揚聲器的大輸出，你可以選擇一個可提供跟揚聲器的PGM額定功率相同的放大器。 假如沒有描述PGM額定功率，參考值將是大/峰值功率的一半（或噪音/連續額定功率的兩倍）。 例如，用PS系列功放推動兩臺S115V揚聲器（PGM 500W @ 8歐姆），P5000S（525W × 2 @ 8歐姆）是合適獲得揚聲器大輸出功率的選擇。 然而，除了要使用的揚聲器外，您所需的輸出功率因信號源的類型和所需的聲壓~不同而不同。
舉例來說，雖然難以察覺的短暫性削波一般並不構成問題，但在要求苛刻的應用環境下，如音樂工作室監聽系統，即是一瞬間的削波也不允許的，您可能需要選擇具有較高輸出功率的放大器。
此外，如果您安裝的音響系統是應用在只需低聲壓~的背景音樂系統上，你可以選擇輸出功率較低的放大器。 但是，如果使用低功耗的放大器，請注意，不要使放大器至削波 。 即使你的放大器的輸出功率低于一個揚聲器的額定功率，放大器的削波也很容易損壞揚聲器的單元。
有沒有一個功率放大器，可用于高阻抗連接（定壓分布）？
截至2011年4月，支持高阻抗連接的功率放大器如下：
專用的高阻抗系統：XH200（100V和70V線路可切換）
兼容100V線路：XP3500，PC3301N，T5n，TX5n
兼容70V線路：XM4180，XP7000，T3n
XH200: Dedicated for high-impedance system
XP3500: Compatible with 100V line
PC3301N: Compatible with 100V line
T5n: Compatible with 100V line
TX5n: Compatible with 100V line
XM4180: Compatible with 70V line
XP7000: Compatible with 70V line
T3n: Compatible with 70V line
高阻抗連接和標準的低阻抗連接之間有什么區別？
高阻抗揚聲器的連接是廣泛地被用在許多工程的分散式揚聲系統里，連接多個揚聲器到一個單一的功放，并進行遠距離傳輸 。 添加一個可提升阻抗到幾百或幾千歐姆的音頻變壓器到揚聲器，可有效地使用一個比低阻抗系統要求低得多的電流來驅動揚聲器。即是說，可以并聯連接大量揚聲器到每一個功放輸出。
高阻抗揚聲器的連接在一個特定大電壓下運行-通常為70或100伏特，因此也稱為"定壓"揚聲系統 （"定壓"的標簽是有點誤導：實際輸出電壓波動是根據輸入信號的大小）。
那款功放能在2歐姆負載下正常工作嗎嗎？如并連兩個4歐姆揚聲器等。
截至2011年4月，以下六款型號支持2歐姆驅動：
TX6n，TX5n，TX4n，T5n，T4n和T3n
PC - 1N和XP系列的規格顯示動態功率在2歐姆負載（20毫秒），但這并不能保證在2歐姆負載下能連續使用。
根據信號源類型的不同，假如信號電平動態范圍小,不容易削波的情況下，是可以在2歐姆負載下工作的。然而，這樣的情況下功放的輸出功率其實只有4歐姆狀態下的一半都不到(因為要滿足動態范圍小,不容易削波的狀態)。
每個放大器的功耗是多少？ 須要多少的供電能力？
在1/8輸出測得的功耗可參考在雅馬哈專業音響Global網頁(www.yamahaproaudio.com)上記載的規格（Products>Power Amps>（各放大器系列的頁）>Specifications ）。
1/8輸出（比大輸出低9dB）是推測普通的音樂信號會偶爾削波的輸出水平。 這個值可以用來作為參考估計須要的電源容量。但是，如果放大器持續削波或音源的信號給壓縮的太厲害（動態范圍狹窄）以及在大水平，它可能需要大約兩倍的輸出值 。
什么是EEEngine？
EEEngine是雅馬哈專有的放大器驅動技術，能提供具有AB類功放音質表現，同時擁有高功率轉換效率。有關詳情，請參閱以下頁面：
EEEngine
Read more about EEEngine
什么是多功能接線柱？ 如果我的放大器的揚聲器輸出同時具有多功能接線柱和Speakon接口，我可以同時使用兩個接口嗎？
多功能接線柱可連接幾種不同類型的連接線，如裸線，Y型插頭及香蕉插頭等。 多功能接線柱和Speakon接口是內部并聯連接的，可以同時使用。但當您使用橋接模式連接揚聲器時，要注意揚聲器阻抗。（當連接兩個并聯的4歐姆揚聲器時，揚聲器阻抗變?yōu)?歐姆。 ）
如果我的放大器同時具有XLR端口和Phone端口兩種輸入端口，我可以把從XLR端口輸入的音頻信號通過Phone端口發送到下一個放大器嗎？
可以。 音頻信號可通過其中一個端口輸入，因為XLR端口和Phone端口的內部是并聯連接。然而，同時從兩個端口輸入的信號不能混合。假如你的放大器同時具有XLR端口和Euroblock兩種輸入端口，也可從其中一個端口送出音頻信號。
什么是浪涌電流?
浪涌電流是指打開設備電源時瞬間輸入的電流。
因為使用線性電源變壓器的功放具有較高的功率值，但功率消耗并不是按比例提高。例如，P3500S(390W@8Ω×2) 的功耗是350W, 那么浪涌電流是132.5A。
如果系統是由多個功放構成的，特別是使用變壓器供電的功放，必須注意不可同時在同一系統上啟動多個功放。
目前使用了電源變壓器的功放型號是，P3500S，P2500S，P1000S，XP3500，XP2500，和XP1000（共6款型號）。上述型號，XP3500，XP2500和XP1000均配備了浪涌電流抑制電路，并適用于多功放應用，如音響安裝應用等
什么是電壓增益？
電壓增益是指當功放的衰減器設定為大(一般為0dB)時, 輸出電壓對輸入電壓的比率
只要功率放大器有相同的電壓增益值, 即使他們有不同的額定輸出功率, 相同的輸入電平會產生相同的輸出電平, 直到每個功放達到額定輸出。在這種情況下, 不同的額定輸出導致輸入靈敏度的差別。
當使用音箱處理器在多功放模式驅動音箱時, 假如功率放大器的電壓增益不同，由制造商推薦的音箱預設將無法正常運作。
除了XM和XH系列, 雅馬哈的功率放大器只要是在相同系列中, 所有放大器都保持一致的電壓增益。
因此，只要使用同一系列的功率放大器，能讓你以合適的輸出組合不同型號, 例如, 大輸出型號用于低頻驅動，小輸出型號用于高頻驅動等等, 建立一個有效的系統。(順道說一下, 電壓增益在TXn 系列上為可變, Tn and XP 系列可在26 dB或32 dB間切換, PC-1N系列固定在32 dB, P-S系列固定在32.1 dB)
另外, XM及XH系列具有恒定的的輸入靈敏度。XP系列也可設置為恒定的的輸入靈敏度而每個額定輸出可得到+4dB輸入, 意味著即使是相同的輸入電平, 輸出電平變化也取決于型號。
什么是額定輸出?
額定輸出是指可以連續幾秒鐘到幾分鐘之間輸出的電力的RMS(有效值), 單位是W（瓦） 這不是一個可長時間連續輸出的值，但通常一般作業情況下不會構成任何問題, 因為音樂信號和語音信號都不是恒定的。 當類似連續正弦波的信號連續輸出額定輸出功率，過熱保護回路將被啟動，并降低輸出功率至1/8左右（-9dB）。
什么是輸入靈敏度?
當衰減器在其大時（一般為0 dB）, 達到額定輸出所需要的輸入信號電平。此外, 當衰減器大時, 一個大于輸入靈敏度的信號會導致輸出削波。當電壓增益相同時, 輸出功率較大的型號, 其輸入靈敏度也相對較大。 假如負載阻抗成了一半，因為電壓增益是恒定的，所以輸出功率差不多會倍增。但實際額定輸出不會變成雙倍，所以輸入靈敏度將會變小一些。
什么是信噪比?
在沒有輸入時, 大輸出電平和本底噪音電平之間的差值, 單位為dB。數值越大, 噪聲影響較小, 即性能越好。 一般來說, 在同一個系列的功放噪音水平之間沒有太大的區別, 因此具有較大輸出功率的型號有更好的信噪比。
機架安裝多個功率放大器時，是否有必要在每個放大器之間留空間散熱？
目前所有雅馬哈專業功放的型號都安裝冷卻風扇，因此，只要機架的前后是開放，安裝時不必要在每個放大器之間留下任何空間。
要連接多個揚聲器，并聯還是串聯比較好？
當使用單臺功率放大器連接多個揚聲器時，并聯或串聯都可以使用。一般來說并聯是比較常見的, 但并聯兩個音箱時阻抗將變成一半，四個揚聲器時是1/4, 因此有必要注意, 總的阻抗不能低于功放的負載阻抗。串聯時，總的阻抗將增加，因此，當試圖驅動多個音箱時，推薦配合并聯方式一起使用。
什么是阻尼系數?
這是一個功放的規格指標，按下列公式計算:
音箱的負載阻抗/功放的輸出阻抗
較大的值較好, 也可稱之為電流流向音箱的效率。
阻尼系數在實際應用上的計算方式：
音箱的負載阻抗/(功放的輸出阻抗+電纜內電阻值(來回))
這意味著音箱電纜的截面積和長度有顯著的影響因素。
例如:
音箱利用功放的電能帶動振膜產生聲音, 但是因為振動部分的質量和阻尼特性，像是掛在彈簧上的砝碼, 所以即使音頻信號停止了, 但振動無法這么快停止。這點在具有較高重量的低音揚聲器上更為明顯。
振動會產生電磁感應，導致電流產生，但電磁感應引起的電流會成為振動的反作用力。如果以低電阻令產生的電流發生短路來盡可能的去盡量抑制振動,使之增強彈力, 可快速抑制多余的振動, 得到一個收緊的聲音。
STEREO、PARALLEL、BRIDGE模式怎樣運作?
STEREO: 每個通道獨立運作。輸入信號和衰減器在每條通道中是分開的
PARALLEL: 輸入信號連接到單個通道，并從兩個相鄰?fù)ǖ赖妮敵鱿嗤男盘枴Ｋp器獨立運作。
BRIDGE: 用兩個輸出通道, 作為單個通道雙倍輸出。衰減器作為一個單一通道。電源增加6dB, 小負載阻抗變?yōu)殡p倍。有關連接音箱輸出的詳細資料，請參閱每款功放的使用說明書。
