LS9 已停產
輕盈、緊湊的數字調音臺，功能先進音色出眾

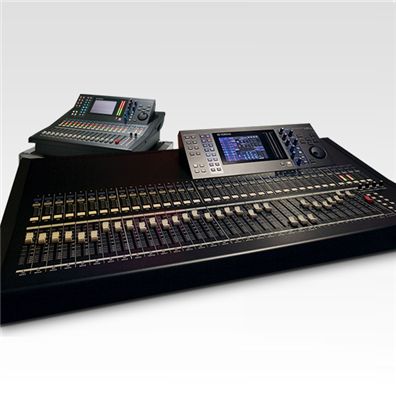

LS9 系列產品緊跟雅馬哈PM1D, PM5D, 和 M7CL的技術步伐，擴展了Yamaha現場擴聲和固定安裝數字混音控制臺的產品線。 LS9系列由32路話筒/線路輸入、64通道的LS9-32和16路話筒/線路輸入、32通道的LS9-16組成。 由于它的緊湊和輕盈，一個人可以搬動和安裝,兩個型號的產品都具備雅馬哈業界的數字控制臺技術和優良的音質。 除了大量的門限、壓縮和均衡功能，它還配備了內建的USB存儲錄音機/播放機供錄制或回放背景音樂，LS9 系列外觀緊湊、功能高度整合化，所有功能滿足了一切小型到中型級別現場擴聲安裝的需要。
LS9
立即購買
包括16/32路兩個型號，緊湊、輕量的設計結合了同級別產品高的音質標準?？烧{(diào)用預置的高品質話放、閃存盤直插式錄播系統...功能豐富、靈活多用的小型化數字調音臺。
產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。
產品信息

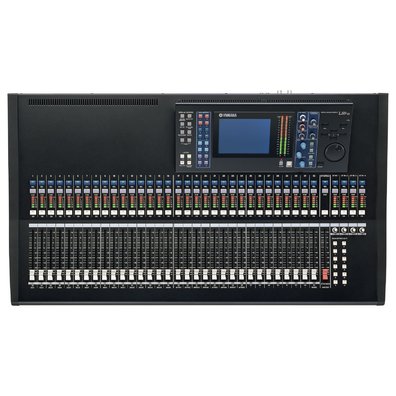

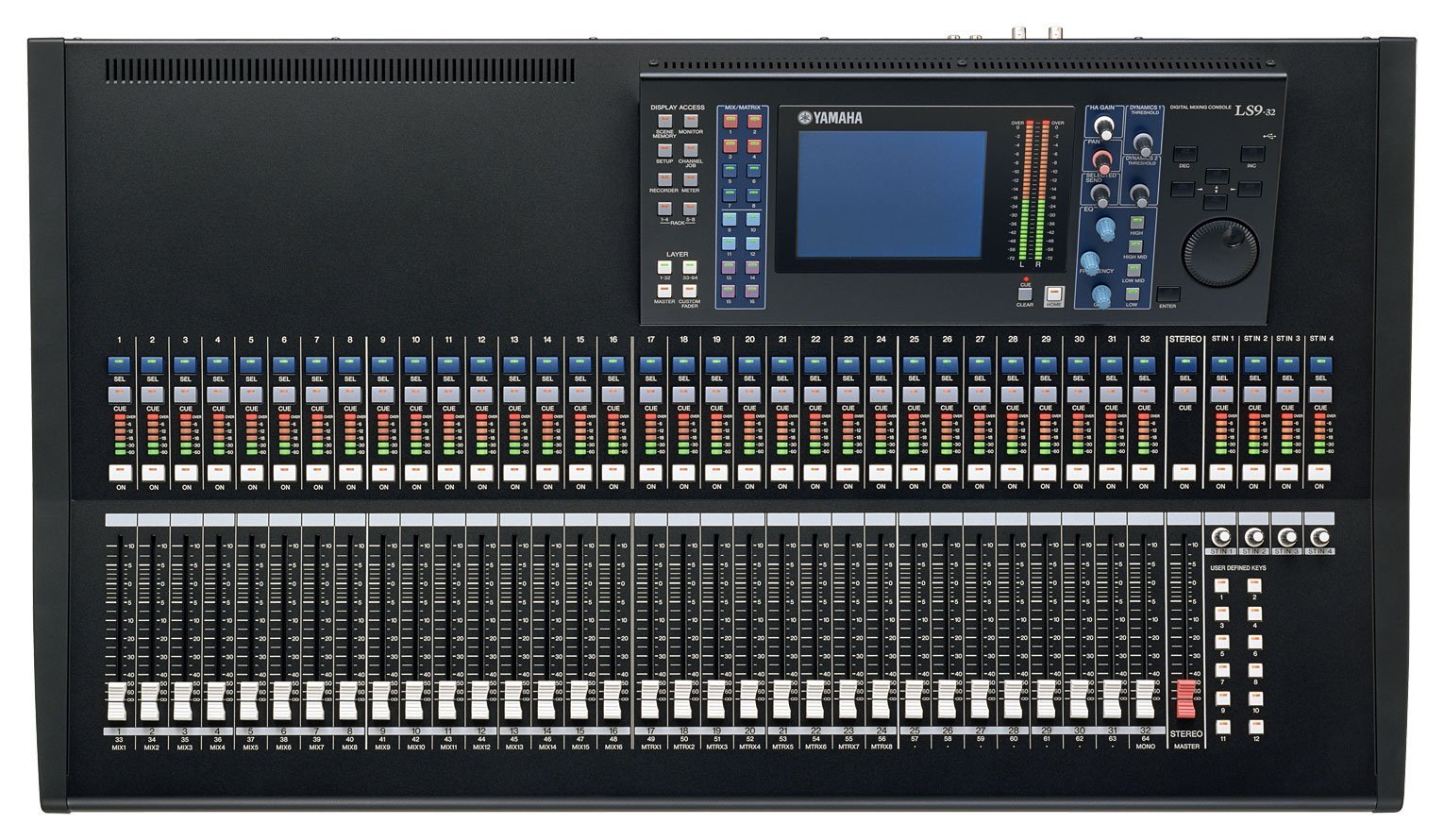

LS9-32 數字調音臺
自帶32個輸入話放的LS9-32可以運用于各類復雜的現場演出環境，不僅如此，對于更高要求的環境，您還可以通過調音臺的MY擴展卡槽進一步擴展至64通道處理能力。
- 32 單聲道話筒/線路 輸入 以及 4 立體聲輸入通道，可擴展至兩個推子層的64通道。
- 16混音母線，8矩陣母線，以及采用LCR模式的立體聲和單聲道母線。
- 緊湊且輕量化，單人即可完成移動和操作。（19.4公斤）
- 自帶效果器及均衡器虛擬機架，適用于各類處理需求。
輕盈緊湊，便于攜帶和搬運
LS9 系列控制臺一方面保持了強大的功能、出色的音質、承襲于雅馬哈PM1D數字控制臺的操作性，而另一方面體積小、重量輕，易于單人搬運和安裝。 (LS9-32 = 19.4 kg, LS9-16 = 12.0 kg). LS9 系列便于管理的特點，加之先進的功能和出眾的性能，使之成為既適用于各種臨時性現場擴聲又適用于長期性固定安裝的佳選擇。
選擇適合您的型號

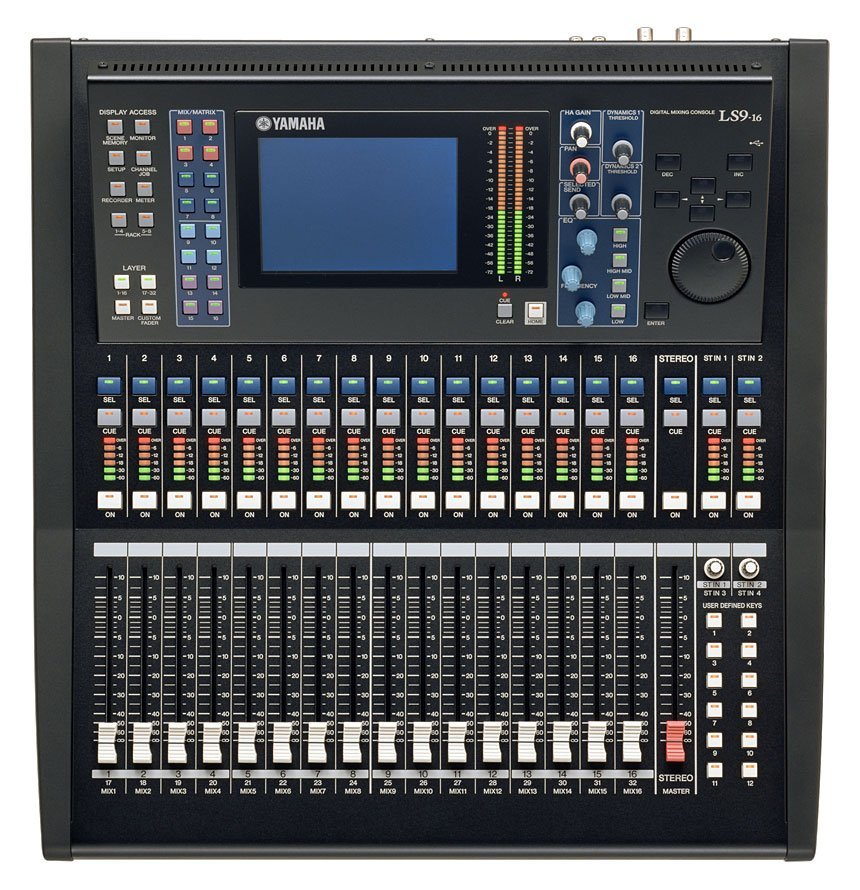

LS9 系列包括32路話筒/線路輸入、64通道的LS9-32和16路話筒/線路輸入、32通道的LS9-16。由于具備強大的輸入能力和總線擴展能力， LS9-32成為需要使用復雜的輸入輸出系統的大型現場擴聲的理想設備。而LS9-16因其運輸和操作的便捷性，非常適用于各種集會和小型現場領域。
性能卓著的模擬電路設計帶來同級產品中佳的音質
Yamaha PM1D 數字混音控制臺和PM5000模擬控制臺因其的音質廣受全世界音響工程師的贊譽。 LS9系列控制臺憑借嚴格的零件篩選、精細的電路設計、甚至對供電和接地的細節關注，繼承了這種音質的表現力。 特別付諸精力潛心開發的前置放大器不負眾望成為經典之作。 眾多前述型號的技術開發結果被毫無保留地應用到LS9系列，使該系列調音臺成為同級產品中的佼佼者。
直觀的界面
每個輸入通道配備了100毫米推子、ON/OFF 鍵、CUE 鍵、6段LED電平表等模擬風格的操作方式。 雅馬哈受追捧的選定通道界面中，可以通過彩色的LCD顯示屏和一行布局合理的編碼器順利、直觀地訪問更多詳細的通道功能。 無論顯示屏如何顯示，只需按下HOME鍵，您可以快速地返回到主畫面。 該界面是經過歷代雅馬哈數字混音臺的無數次提高和改進而形成的。
16 或32 個單聲道輸入通道，加上4個立體聲輸入通道可以擴展為2層、多32 或64 通道
LS9-32有總共33個推子，LS9-16有17個推子。LS9-32 的推子可以控制 32路輸入和立體聲輸出，而 LS9-16的推子可以控制16路輸入信號和立體聲輸出。 由于LS9-32可以多處理 64通道，LS9-16可處理多32通道，因此兩個型號都具備可切換的通道層，LS9-32的第二通道層可以直接控制通道33到64， LS9-16的第二通道層可以直接控制通道17 到32。輸入聲源可以按需隨意地跳線到各通道。例如，信號源可以跳線到兩個通道，一個引導到層作為劇院觀眾席的饋送信號，另一個引導到第二層作為監聽使用。 LAYER 鍵可用來迅速切換兩個層。 兩個型號的控制臺都包括4路的立體聲輸入。 當您考慮購買這些小尺寸控制臺時，這些輸入能力和多種功能顯得非常超值。
大量的通道擴展能力
LS9控制臺帶有可調出的前級話放，覆蓋72-dB的輸入范圍，同時還具備幻象供電、相位切換、高通濾波器、4段全參數均衡、帶有LCR能力的聲像位置調整等功能。 但還有更多。 您可以從兩種EQ 相應類型中進行選擇，每個通道帶有2個動態處理器，可使用門限、壓縮、閃避、擴展甚至人聲消除的de-essing等信號處理功能。 控制臺甚至還配備了一個能大限度利用額外數字字長增強音質的衰減器 (可以提升) 而模擬臺擁有這樣的控制器是絕無可能的。
16 個混音總線, 8 個矩陣總線, 加上帶有LCR模式的立體聲和單聲道總線

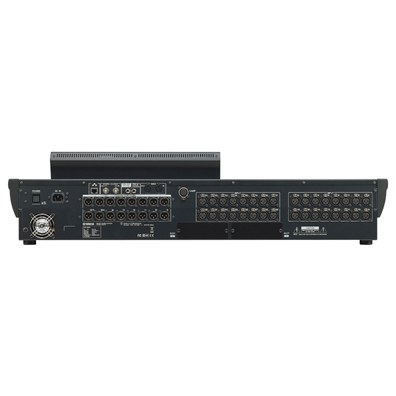

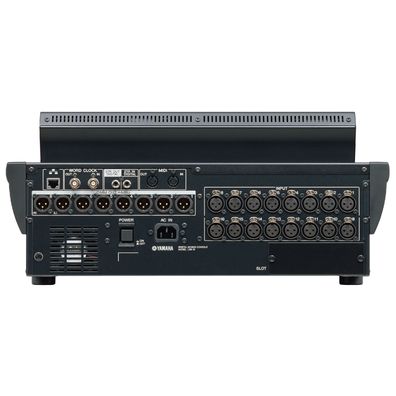

LS9-32的后面板上有16個 "omni" XLR輸出口 ,而LS9-16有 8個。為便于擴展，LS9-32 有2個Mini-YGDAI 擴展卡插槽， LS9-16 配置了1個。 擴展槽可以使控制臺擴展出高品質的模擬I/O或某些格式的數字 I/O。 16個混音總線可以在 AUX (VARI) 或 GROUP (FIX) 模式下進行工作。 選定AUX (VARI) 模式時，發送點可以設置為 PRE EQ、 PRE FADER或 POST FADER。 混音總線之外還提供了8個矩陣總線，可以實現 side fill或錄音發送或任意位置需要的發送。 為了簡單、高效地監聽混音，SENDS ON FADER進行快速分配，將電平發送給控制臺推子。 輸出總線像輸入通道一樣也帶有很多相同的功能，包括 4段全參數EQ 和動態處理器，以擴展輸出處理能力。
帶效果的虛擬機架
LS9 控制臺無需外接效果機架設備，兩種型號都提供了能滿足任何信號處理需求的、包含全套效果程序包的虛擬機架。 可以同時使用多4個綜合效果器，還可以任意使用任意8 個圖形均衡器。 內部效果資料庫包含48個預設效果 ...包括REV-X 混響效果器。 除了標準31段信號通道 GEQ 設備，還有2通道Flex15GEQ設備可供使用，能夠同時使用多16個15點GEQ 設備。 可以通過控制臺的推子方便地對兩種GEQ 類型進行頻段調整，還可以用通道的ON鍵快速將對應的頻段重置為0點提升/消減。
調出安全和調出專一...包括前置放大器增益
LS9的場景存儲器可以快速存儲和調出所有的控制臺參數，包括前級話放增益。 例如，調出安全功能可用來從場景調出操作中排除特定的通道，使聲音效果或 MC通道不受場景調出的影響。 而調出專一功能可以指定哪個功能組會受到場景調出的影響: 包括前級話放、虛擬機架、輸入跳線、輸出跳線、輸入通道或輸出通道。
USB 存儲錄音機/播放器可以錄制和回放背景音樂
LS9控制臺內建了2軌 USB存儲錄音機和播放器，免除了很多用途中對外接2軌設備的需求。 從控制臺直接進行現場錄音變得非常簡單，另外它還是播放背景音樂和音效的便捷方式。 USB存儲播放器以96、128或196 kbp規格兼容 MP3,、AAC和WMA文件格式。
詳細訪問管理
LS9系列控制臺可以方便地實現訪問管理，這對于固定安裝是非常重要的。 用戶鑰匙 (標準USB 存儲器設備)可以為不同的用戶授權不同的訪問級別。 訪問能力可以按需詳細控制，從整個控制臺的操作權限到僅能操作一到兩個推子。
StageMix 為L(zhǎng)S9的功能提供了遠程控制手段
StageMix 通過簡單直觀的圖形化界面，可以從無線控制范圍內的任意位置為 LS9的功能提供遠程控制手段。 特別設計的軟件，可以讓調音師從舞臺上樂手的位置調整監聽混音，使用iPad的直接控制方式替代了以往必須口頭指揮第二調音師的調音方式。 用更少的時間調試出更出色的混音，我們看到： 演出前，緊張的裝臺工作中的巨大的優勢。 StageMix 不能為所有 LS9的參數提供遙控功能，但它的重點在于舞臺上調整監聽混音的設備。
提供操作性、加強編程能力的LS9 Editor
LS9 Editor是一個可以在Windows計算機上運行的免費瀏覽器/編輯器軟件應用程序。 在線連接時，它能夠以實時形式方便靈活地充當電平表，并顯示選定通道的參數。 LS9 Editor在離線狀態下可以為控制臺進行預編程，大幅度提高了效率。 在性的固定安裝方案中，不同的操作人員有不同的設置，而將設置載入控制臺也需要USB存儲器設備。 Editor程序也是管理數據安全備份的良好手段。
| 輸出 | LS9-16 | LS9-32 | |
|---|---|---|---|
| 混音能力 | 混音通道 | 32 Mono + 4 Stereo | 64 Mono + 4 Stereo |
| 編組 | 16 MIX (Group/AUX) 總線 | 16 MIX (Group/AUX) 總線 | |
| AUX | 16 MIX (Group/AUX) 總線 | 16 MIX (Group/AUX) 總線 | |
| 主輸出 | Stereo, Mono | Stereo, Mono | |
| MATRIX | 8 | 8 | |
| 輸入通道功能 | HPF 衰減器 4-段 PEQ 2x Dynamic Pan (LR 或 LCR 帶 CSR) | HPF 衰減器 4-段 PEQ 2x Dynamic Pan (LR 或 LCR 帶 CSR) | |
| 輸出通道功能 | 衰減器4段 PEQ Dynamic | 衰減器4段 PEQ Dynamic | |
| 內建處理器 | 4x GEQ 4x GEQ/SPX (GEQ: 31段或 2x Flex15) 50x Output 端口延遲 | 4x GEQ 4x GEQ/SPX (GEQ: 31段或 2x Flex15) 50x Output 端口延遲 | |
| I/O | 話筒輸入 | 16 (可調出) | 32 (可調出) |
| 幻像供電 | +48V DC; ON/OFF 每通道 | +48V DC; ON/OFF 每通道 | |
| AD轉換器 | 24-bit; 128-次 過采樣 | 24-bit; 128-次 過采樣 | |
| 線路輸出 | 8 Omni 輸出 | 16 Omni 輸出 | |
| DA 轉換器 | 24-bit; 128-次 過采樣 | 24-bit; 128-次 過采樣 | |
| 數字 I/O | 2tr in/out USB 存儲錄音機/播放器 | 2tr in/out USB 存儲錄音機/播放器 | |
| 擴展槽 | Mini-YGDAI (16-in/16-out); 能通過擴展槽遙控HA 增益 | Mini-YGDAI (16-in/16-out); 能通過擴展槽遙控HA 增益 | |
| 控制器和其它 | Ethernet MIDI USB (存儲/鑰匙) 字時鐘 I/O | Ethernet MIDI USB (存儲/鑰匙) 字時鐘 I/O 照明燈 | |
| 一般技術規格 | LS9-16 | LS9-32 | |
| 內部處理能力 | 32bit 累加器: 58bit | 32bit 累加器: 58bit | |
| 采樣率 | 內部 | 44.1kHz 48kHz | 44.1kHz 48kHz |
| 外部 | 44.1 kHz (-10%) 到 48 kHz (+6%) | 44.1 kHz (-10%) 到 48 kHz (+6%) | |
| 信號延遲 | 低于 2.5 ms (@48kHz) | 低于 2.5 ms (@48kHz) | |
| 總諧波失真 | 低于 0.05% (20Hz-20kHz) | 低于 0.05% (20Hz-20kHz) | |
| 頻率響應 | 0 +0.5 -1.5dB 20Hz-20kHz | 0 +0.5 -1.5dB 20Hz-20kHz | |
| 動態范圍 | DA: 110dB; AD+DA: 108dB | DA: 110dB; AD+DA: 108dB | |
| 嗡音和噪聲電平 | 平均輸入噪音 | -128dBu | -128dBu |
| 殘余輸出噪聲 | -86dBu | -86dBu | |
| 串?dāng)_ | -80 dB 相鄰輸入通道 Input to Output | -80 dB 相鄰輸入通道 Input to Output | |
| 供電要求 | AC100-240V 50/60Hz 和/或使用PW800W | AC100-240V 50/60Hz 和/或使用PW800W | |
| 功耗 | 95W | 170W | |
| 外觀尺寸 | 寬 | 480mm; 18-7/8in | 884mm; 34-13/16in |
| 高 | 220mm; 8-11/16in | 220mm; 8-11/16in | |
| 深 | 500mm; 19-11/16in | 500mm; 19-11/16in | |
| 凈重 | 12.0kg; 26.5lbs | 19.4kg; 42.8lbs | |
| 附件 | 使用說明書 AC電源線 | 使用說明書，AC電源線，防塵罩 | |
模擬輸入特性
* LS9-32: n=32, LS9-16: n=16
模擬輸出特性
* LS9-32: n=16, LS9-16: n=8
** Default
數字輸出特性
控制 I/O 特性
* Only for LS9-32; 4pin=+12V, 3pin=GND; Max: 5W
** 不支持總線供電集線器。
輸入/輸出
什么類型的Mini-YGDAI擴展卡可安裝在LS9上? 有沒有哪些擴展卡的組合是不能一起使用的?
關于能使用在LS9上的Mini-YGDAI擴展卡的類型及相關組合, 請參考下記鏈接:
http://www.yamahaproaudio.com/products/interfaces/ygdai_cards/myguide.php
為什么找不到ST IN 通道專用的輸入接口? 另外, 也沒有對講話筒的接口? 我應該怎樣輸入音頻會比較好?
LS9并沒有提供ST IN或talkback的專用接口，作為代替, 從XLR插口輸入的音頻可以通過改變輸入路徑，靈活的跳線到ST IN或talkback通道。而且可以把從Mini-YGDAI擴展卡輸入的音頻也跳線到ST IN通道。
為什么找不到主輸出通道專用的輸出接口, 或者用來輸出監聽信號的接口?
LS9并沒有提供這些專用的接口作為代替, LS9提供了OMNI輸出接口 。"OMNI OUT"是指后面板的自定義音頻輸出接口。 由STEREO, MIX, MATRIX或MONITOR母線輸出的音頻信號都可以在輸出路徑設置中分配到這里, 讓你可以更有效率地輸出想要的音頻信號。假如OMNI輸出接口的數量不夠, 你還可以用Mini-YGDAI擴展卡槽或2TR OUT DIGITAL接口來輸出音頻信號。
我想插入一臺外置的模擬器材, 但是不能選擇OMNI OUT作為insert out, 為什么?
只有Mini-YGDAI擴展卡能被選為插入的輸入/輸出接口。如果需要插入一臺模擬設備, 可以配置MY8-ADDA96等擴展卡，并把外置設備連接到卡上。
當調節HA增益時, 會發生聲音斷斷續續的情況
由于內部的增益控制被設計成每6dB切換一次, 所以會導致輸出短暫中斷。
請問怎樣可以在LS9調音臺上增加話筒輸入通道的數量?
在LS9上增加話筒輸入通道的方法有以下幾種:
- 配合帶有8通道話放的MLA8話筒放大器和MY8-AD96擴展卡。這是增加話筒輸入通道數量簡單的方法。
- 配合帶有8通道話放及AD轉換器的AD8HR和MY16-AE擴展卡等。 AD8HR放大音頻信號電平并進行模數轉換, 由LS9接收數字格式音頻信號。該系統并不能使用遙距話放增益等功能, 因?yàn)長S9并沒有配置RS422遙控接口。 但如已備有AD8HR, 這是一個實用的方法。
- 配合SB168-ES舞臺箱和MY16-ES64擴展卡。只要一條CAT5e網線來連接SB168-ES和LS9數字臺能使用。 這個方法大大提升了配置的靈活性, 而且能從LS9遙控SB168-ES的話放。
當組合使用LS9-16/32和SB168-ES的時候, 需要作怎樣的設定去發送/接收音頻信號及遙控HA(前置話筒放大器)?
關于如何設定LS9-16/32和SB168-ES, 詳情請參閱SB168-ES和LS9快速安裝指南。
http://www.yamahaproaudio.com/training/self_training/data/sb168es_ls9_setup_guide_zn.pdf
LS9 能否設置級聯連接?
可以，LS9可以級聯另外的LS9調音臺或其他配備擴展槽的數字調音臺，例如雅馬哈M7CL, PM5D或01V96. 你也可以使用AD/DA擴展卡來級聯其他模擬調音臺。 級聯的數量并沒有限定, 但信號延遲會隨著主從級聯設備之間設備數量的增加而增加。
級聯后可以實現什么功能?
"級聯鏈接"是一項雙向通訊功能，可以鏈接操作已經級聯好的LS9的監聽/cue 鍵, 場景存儲, 推子層選擇等。如果級聯的是兩臺 LS9 調音臺，它們操作起來好像是同一臺調音臺。
可聯動的操作及參數如下：
- 監聽/cue相關參數和事件
- 場景調用/保存
- 衰減器調節 (Monitor頁面)
- 切換推子層
- LED顯示屏亮度( MISC SETUP 屏幕)操作
- 主靜音編組操作
調音
有沒有可以快速設定輸入路徑的方法?
在LS9上, 當打開輸入路徑顯示, 你可以任意用各通道的[SEL]鍵去呼喚相關的跳線屏幕 在彈出式菜單窗口上, 你可以按你所需去變更跳線, 然后關掉窗口后你不需要重新選擇通道 另外, 你可以用LS9 Editor上的Patch Editor一邊確認整體的跳線設置一邊設定輸入跳線。
LS9支持復數揚聲器來制作環繞聲嗎?
LS9可選擇LCR模式(使用L/C/R母線), 但也可使用MIX或者M(jìn)ATRIX通道去控制復數揚聲器設定。如需要環繞聲聲像用來作錄音或后期制作, 那你或需要考慮選購其他雅馬哈的數字調音臺如DM2000, 02R96或DM1000。
什么是通道鏈接功能? 通道鏈接跟通道配對有什么不同?
通道鏈接是指在輸入通道之間的推子、EQ 參數、開關狀態和其他功能進行鏈接，同時操作的功能。 兩個或更多被鏈接的輸入通道被稱為“鏈接組”, 而多個鏈接組鏈接可以同時操作。 相比通道鏈接能同時鏈接任何通道, 通道配對只能鏈接相鄰?fù)ǖ馈?當然, 你可以用通道鏈接來連接兩個相鄰的通道來得到和通道配對一樣的效果。
LS9調音臺有沒有VCA編組功能?
LS9 并沒有VCA編組功能，你可以使用通道鏈接來代替。 使用通道鏈接可以讓你鏈接并移動推子，同時保持推子間的電平差。按著SEL按鈕時移動推子, 可以調整個別的推子而不影響同組的其他推子。
MATRIX通道并沒有在主推子層上展開，我該怎樣去操作MATRIX 通道？
如要操作LS9的MATRIX通道, 有以下方法：
-
使用自定義推子層
MATRIX通道1-8默認分配到在LS9-16的自定義推子層上。 你可以像操作分配到其他層上的通道一樣在這層上操作MATRIX通道。 -
使用SELECTED CHANNEL區
在HOME屏幕上移動光標到通道顯示位置， 并用轉盤選擇MATRIX通道。 這樣你可以在SELECTED CHANNEL VIEW屏幕上用旋鈕來操作MATRIX通道。
LS9並沒有一個可直接控制監聽電平的旋鈕, 那有沒有更好的方法可以快捷地控制監聽電平?
如想在屏幕以外操作MONITOR LEVEL, 可用以下方法:
-
使用"MONITOR ON MASTER FADER"功能
把"MONITOR ON MASTER FADER"功能分配至自定義鍵然后打開, 可以把主推子區的ON鍵和推子, 分別轉換至監聽開關和調整監聽電平。 -
U使用自定義推子層
監聽電平和開關功能可以分配至自定義推子層。
當我按下CUE鍵時, 為什么只能聽到單聲道?
要監聽立體聲的CUE訊號, 必須打開監聽屏幕的POST PAN按鈕。 但是, 要注意當打開POST PAN時, 你將無法使用輸入CUE去監聽LCR模式下，從輸入通道發送到MONO母線的信號。
效果
能否把通道A中從EQ庫中調用的Flex15 GEQ復制為31段GEQ?
EQ庫的設定是按EQ的類型來儲存, 所以并不能由一個類型儲存到另一個類型。
假如在Flex15 GEQ上嘗試操作15個頻段以上會怎樣?
第十六個推子會被鎖定并自動回到零位。 在畫面上, 使用中的推子和未被使用的推子會用不同顏色去區別. 假如有任何使用中的推子退回到零位，能使用其他的推子。另外, Flex15的參數彈出式窗口, 有 “ AVAILABLE BANDS” 計數器會保持顯示當前 Flex15GEQ還可控制的頻段數量。
能否用推子去控制內置GEQ?
可以的， 在GEQ彈出窗口內的"FADER ASSIGN區域"上選擇頻段組, 可以用面板上的推子來操作每個頻段。 如果是LS9-32, 可使用31個推子同時操作所有頻道的增益。
能復制一個GEQ設置到另一個GEQ嗎?
可以的。 你可以復制和粘帖一個GEQ設置到另外一個GEO，或者復制到EQ庫以備將來調用。假如你復制一個設置后, 你可以修改它，并使用[COMPARE]鍵去比較你設置的和第二個版本來選擇使用哪一個設置。另外, 如果使用頻段數量在15個以下, 你還可以在31Bands GEQ和Flex15 GEQ之間復制設置。
USB閃存錄音機
哪一種音頻文件格式可以在USB閃存上錄制及播放?
播放支持MP3, WMA及AAC文件格式。
播放的比特率是64kbps -- 320kbps，采樣頻率可選擇為44.1kHz或48kHz。
錄制只支持MP3格式。 錄制的比特率可被選擇為96kbps, 128kbps, 或192kbps，
其采樣頻率取決于當前操作的 LS9的時鐘頻率( 44.1 kHz 或 48 kHz)。
我將一些MP3文件從電腦復制到USB閃存上, 然后接駁到LS9, 為什么我看不到那些文件?
只有被儲存在USB閃存里的YPE文件夾下SONG文件夾內的聲音檔案才會被LS9所識別。 當USB閃存次連接到LS9時, 這個Song文件夾會被自動建立出來。
使用USB閃存錄音機在USB閃存上錄制或播放, 長時間是多少?
10分鐘的128kbps音頻數據大約是10MB的記憶容量, 所以一個128MB 的USB閃存大概可以錄制或播放約兩小時。
場景
調用場景時, 能否重現HA(前置放大器)的增益狀態?
可以的。LS9調音臺里所有配置的話放增益, 幻象電源設定都可以儲存和調用為場景。 還有, LS9-32可支持大四臺(LS9-16則是大兩臺)配備了可遙控話放的AD8HR，其話放增益和幻象電源設定等, 都可以從LS9進行遙控操作, 儲存和調用場景。
場景調用保護功能有什么好處?
使用此功能可保護特定參數因調用場景時被變更。比如說你花了很多時間去設定了一個或多個通道的話放增益及EQ, 而你不希望這些設定因?yàn)橐粋€(gè)之前保存的場景被調用時而變更, 你可以用場景調用保護功能去保護增益及EQ參數。
使用焦點功能有什么好處?
當您調用各場景時,“焦點”是一個讓您選擇將被更新參數的功能. 不同于調用保護功能, 焦點功能可以指定在一個獨立的場景上。你可以使用此功能去設置一個可以調用除輸出設置外所有參數的場景。
哪一個有更高的優先權? 場景調用保護或焦點功能?
場景調用保護有更高優先權。
數據存檔
在LS9 Editor離線時建立的一個存檔不能在LS9上加載.，有什么原因嗎?
請確認以下幾點:
?你存檔的擴展名是否 ".L9A"? 雖然LS9 Editor可以把存檔儲存成 .YSE或 .YSM, 但在LS9上只能儲存或加載.L9A 如你想加載你的存檔, 請用LS9 Editor把存檔儲存為.L9A
?你是否在 "File" 菜單 > "Save session"下把存檔儲存為.L9A? .L9A存檔有兩種, 一種是"Session file", 包括了所有LS9的設定數據, 另一個是"Library File", 只包含了一些數據庫項目。 Session file 可在LS9 Editor的"File" 菜單 > "Save session"上建立, 而Library File可以在數據庫窗口建立, 假如只有部份的數據庫被加載, 很有可能是因?yàn)榇鏅n是被建立成library File。
?你的LS9 Editor所建立的存檔版本跟LS9主機是否對應？ 在新版LS9 Editor建立的存檔不能在使用在舊版固件的LS9調音臺上。如果想了解更多版本對應信息，請參考下列網址： http://www.yamahaproaudio.com/downloads/firm_soft/ls9/ls9_frm.html
LS9的場景, EQ庫或效果庫等數據文件和其他型號調音臺上建立的有沒有兼容性?
雖然LS9調音臺不能直接調用其他型號調音臺的數據文件, 但是可以使用"文件轉換器"把M7CL的數據轉換成LS9的文件格式在LS9上調用。詳細請參考以下鏈接:
http://www.yamahaproaudio.com/downloads/firm_soft/file_converter/console_file_converter.html

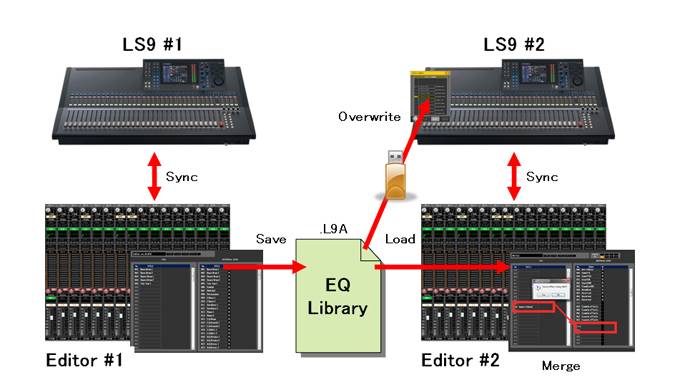

我希望復制一些在LS9上建立的特定數據(如場景, EQ庫, 或效果庫)到另一臺LS9上. 有什么方法?
使用LS9 Editor, 你可以建立一個數據庫文件(L9A文件格式), 這文件包括一些指定的數據庫, 如EQ庫等。你可以在LS9調音臺上調用這些數據庫文件, 或在LS9 Editor 上把這些數據與現有的Session file格式存檔合并。
LS9會怎樣處理在USB閃存上其他類型的檔案? 它能否識別PM5D存檔?
LS9會忽視這些"不明"檔案。LS9調音臺只會識別 .L9A的場景數據文件， .L9U用戶密鑰文件， 或USB閃存錄音機支持的.MP3, .WMA 和.M4A等音樂文件，還有LS9的固件文件格式.PGM。
我怎樣知道傳輸文件是否完成及是否已經可以安全地移除USB閃存?
你可以在任何時候插入或移除USB閃存。但請注意插入閃存后千萬不要立刻移除，也不要在傳送數據時移除設備。你可以留意數據在傳輸時, LS9會在右上角的ACCESS里提示, 而閃存上的LED也會不停閃動。
LS9的數據文件大小是多少? 需要留多少M(fèi)B的空間在USB閃存上?
用戶密鑰 (.L9U)只有大概30KB，儲存了不同場景的"全數據"檔(.L9A)大約5到6MB, 所以即使是只有很少容量如32MB的USB閃存也可以存入不同演出的所有數據 但是, 請注意如果是儲存好幾個小時的錄制數據有可能會很快地把所有空間用光。
能夠在LS9上使用的USB閃存的容量大小是多少?
在以前, 閃存的容量通常在2GB或以下, 但考慮到目前閃存流通的情況, 截止到2009年7月22日 ，雅馬哈測試了部份16GB或以下的閃存在LS9上的操作情況而運作正常(這并不包括市場上所有閃存)
假如在LS9上格式化閃存時, 按LS9固件 V1.10的設定, 4GB或以上的格式為FAT32而2GB或以下的格式為FAT16。
一臺LS9調音臺能否管理所有級聯狀態下調音臺系統的數據?
不可， 每臺LS9調音臺的數據必須每臺來分開管理。
安全管理
什么是管理員模式？
LS9調音臺可設定用戶級別限制，限定特定參數的操作，如輸出和效果器路由，甚至主推子電平。 管理者可使用全部功能，包括設置密碼和創建用戶USB密鑰。
什么是訪客模式?
基本上訪客模式和管理員模式的設定是一樣的, 但管理者可以限制訪客使用某些功能, 而訪客用戶可以在USER SETUP屏幕上按喜好設置。管理者可以設置密碼來防止來賓解除某些被鎖的功能。一般來說, 訪客用戶會被限制所有內置的跳線配置, 總線設定, 和輸出端口設置頁面的使用權。
如果我的USB密鑰丟失, 能否將調音臺解鎖?
LS9調音臺可以用管理員模式解鎖而不需要用戶密鑰。假如管理員忘記密碼, 那必須初始化調音臺。因?yàn)榇瞬僮餍枰P(guān)閉調音臺并且用特別按鈕重新啟動，顯而易見音頻將會中止，而且所有儲存數據會丟失。
硬件
有一些旋調節動時步進較大, 怎樣才可以調整為較小的變化?
轉動旋鈕時按下旋鈕并旋轉, 可以更細致地調整參數值。
我想在其他使用LS9調音臺，請問LS9的電源能否對應當?shù)仉妷?
可以。LS9支持100-240V國際電源規格, 你只要使用適合的插座配合電源可以使用LS9。
Studio Manager
LS9無法在線連接Editor， 我應該檢查什么地方?
請檢查以下要點:
?請問你的電腦是否已安裝新的DME-N網絡驅動程序? 在DME-N網絡驅動程序控制面板的設置畫面上, LS9的IP地址和MAC地址是否正確設置?

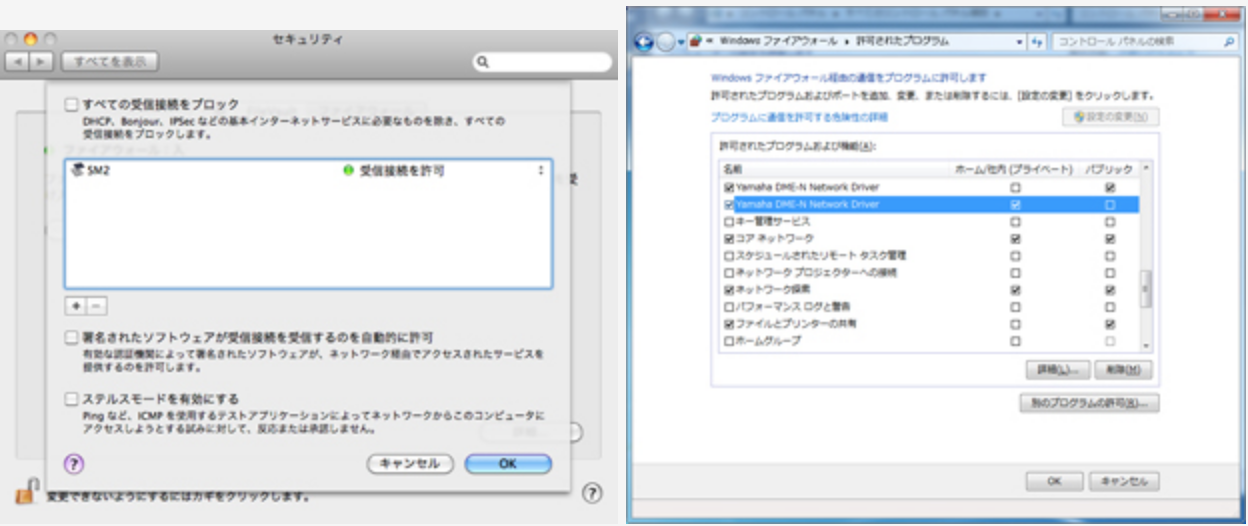

?在電腦里防火墻設置畫面, DME-N網絡驅動程序是否被阻擋?
?電腦里的IP地址和子網掩碼是否設置正確?

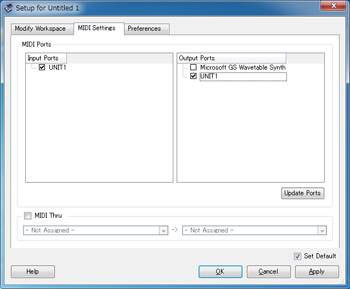

?在Studio Manager里的MIDI設置, 調音臺通訊的端口是否正確?
?在LS9 Editor的系統設置畫面, 通訊端口設置是否正確?
?LS9調音臺, 網絡開關, 和在電腦上運行的LS9 Editor是否用網線連接好? 當直接連接LS9至電腦時, 超五類交叉網線是必須的。
?另外, 你可以參考在雅馬哈PA網頁上的"LS9快速指南"
http://www.yamahaproaudio.com/training/self_training/data/ls9_quick_start_guide_en.pdf
我能否在兩臺或以上的電腦使用LS9 Editor同時遙控一臺LS9？
不可以。 多臺電腦同時操作是無法實現的, 一臺LS9調音臺只能被一臺電腦通過LS9 Editor所控制。
擴展性
LS9調音臺有沒有視頻輸出?
LS9調音臺并不支持VGA或屏幕輸出，但是使用Studio Manager 的話可以在電腦上進行各種操作。
保養
怎樣校準推子?
按住[SCENE MEMORY] 鍵的同時打開電源, 然后把光標移到開機畫面右邊模式選擇區域內的 FADER CALIBRATION 按鈕, 然后按 [ENTER] 鍵。 詳細信息請參考LS9使用說明書。
怎樣升級LS9調音臺的固件?
以下是LS9的固件升級步驟：
1. 在升級前, 請確認你有否把調音臺數據備份到USB閃存內
2. 從雅馬哈專業音頻網站下載新版本的固件
3. 解壓下載文件并保存在USB閃存上（根目錄下）
4. 把USB閃存連接到LS9調音臺上的USB接口, 然后打開電源, 調音臺會自動開始更新程序
怎樣初始化LS9的內置存儲器?
如果 LS9 的內置存儲器發生錯誤,或忘記了密碼,可初始化內置存儲器。如要初始化內置存儲器, 按住 DISPLAY ACCESS 區域的 [SCENE MEMORY] 鍵的同時打開電源。
其他
有沒有方便的快捷鍵功能?
使用一些按鈕和旋鈕的組合, 可以讓你更快捷地操作下列功能：
http://www.yamahaproaudio.com/training/self_training/data/ls9_short-cut_list_zh.pdf
