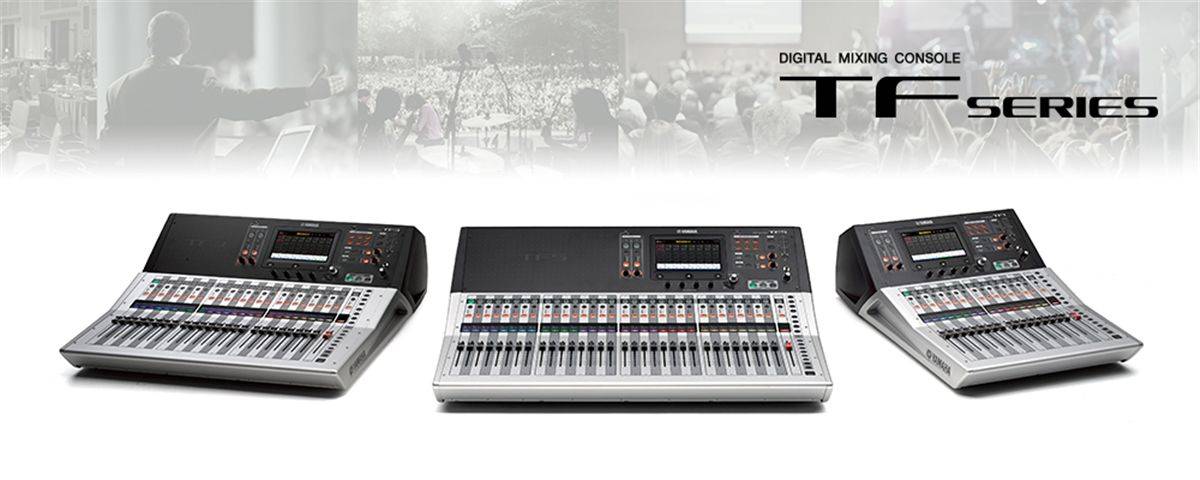

TF系列

長久以來，雅馬哈一直致力于傾聽全球音響工程師的需求。這一堅持的成果如今已在CL和QL系列數字調音臺和旗艦產品RIVAGE PM10的成功發布上顯而易見。成功的關鍵在于我們的產品始終支持著用戶的創造力，而創造力唯有在不受限制時才能徹底發揮。現在，雅馬哈帶來了全新的數字調音臺，能夠為用戶的創造力帶來更大的發揮空間。TF 系列數字調音臺引入了TouchFlow Operatiom?（觸控流操作）概念，使得用戶能夠?qū)ξ枧_上的音樂和表演者以的速度和自由度作出回應，將現場擴聲帶入了一個全新的高度。觸控流操作界面（TouchFlow Operatiom）支持觸摸面板控制，無論是經驗豐富的音響工程師或是調音新手都能更快地獲得理想的混音效果。可調出D-PRE?前置話放所帶來的音質，能夠滿足敏銳、專業的耳朵。進一步優化的現場錄音功能和高性能I/O機架間的無縫操作等，足以讓緊湊型調音臺成為音響師們在眾多應用場合上的明智之選。相信這臺先進的調音臺，一定能讓您體驗到直觀的操控和無限的創造自由。



觸控流操作（TouchFlow Operatiom?）—自然、流暢的控制流

TF系列

雅馬哈數字調音臺的設計一直遵循全球音響工程師的理念，確保工程師能夠獲得為高效、直觀的操作體驗。廣受贊譽的選定通道（Selected Channel）和中央邏輯（Centralogic?）界面足以證明這一設計理念的成功性。TF系列調音臺結合了雅馬哈在調音臺領域的全新突破和新觸屏技術，為用戶帶來了更佳的調音臺體驗。流暢的設置和操控、實用性高的預設和場景功能，精煉的外觀設計，與整套系統無縫銜接的應用軟件，所有的這些構成了觸控流操作（TouchFlow Operatiom?）——一個調音臺界面的新概念，旨在為廣大用戶和應用現場帶來的舒適和便捷。



TF系列

TF系列調音臺擁有觸控流操作（TouchFlow Operation?）、可調出D-PRE?前置話放以及其他先進處理能力，因而將現場擴聲領域帶入全新的高度。

產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。

產品信息

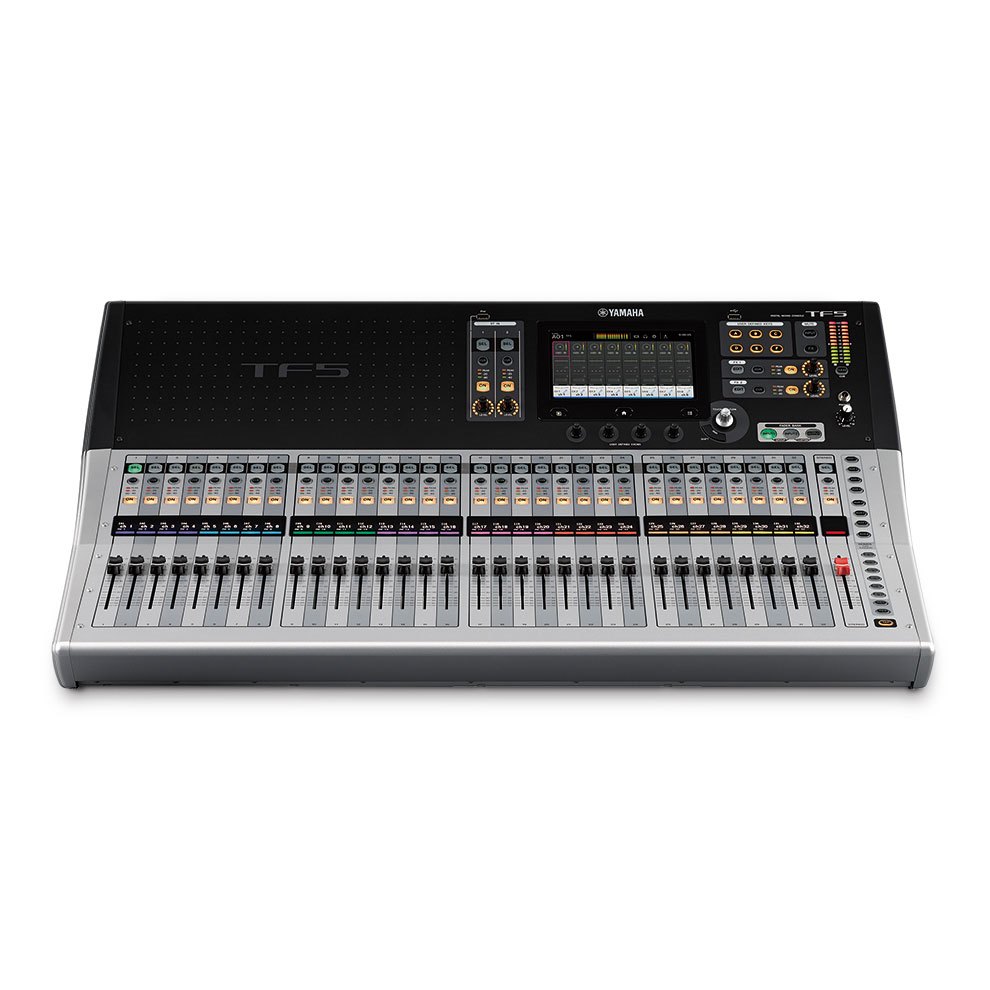

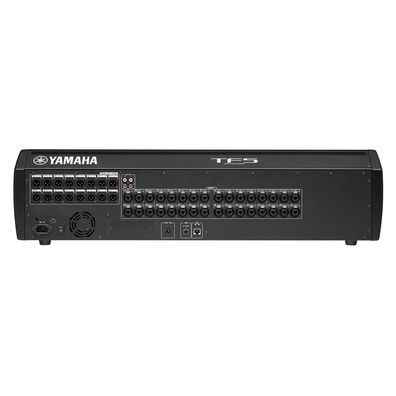

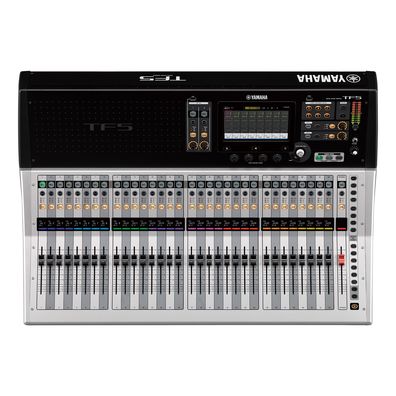

TF5 數字調音臺

具備高輸入能力和推子數量，是大型應用中的理想選擇。

  • 33個馬達推子（32通道+1主控）
  • 48條輸入混音通道（40單聲道+2立體聲+2返送通道）
  • 20個AUX（8單聲道+6立體聲）+立體聲+子母線
  • 8個帶有Roll-out的DCA編組
  • 32個模擬XLR/TRS混合麥克風/線路輸入+2個模擬RCA立體聲線路輸入
  • 16個模擬XLR輸出
  • 34×34 USB2.0數字錄音/回放 + 2×2 錄音/回放通過USB存儲設備
  • 1個支持NY64-D音頻介面卡的擴展槽

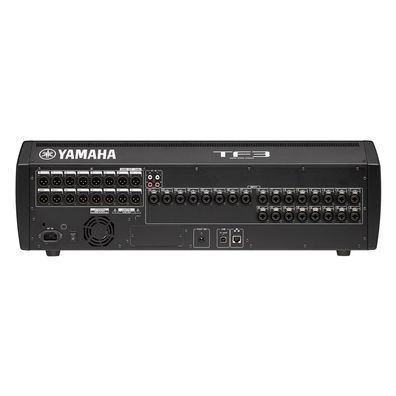

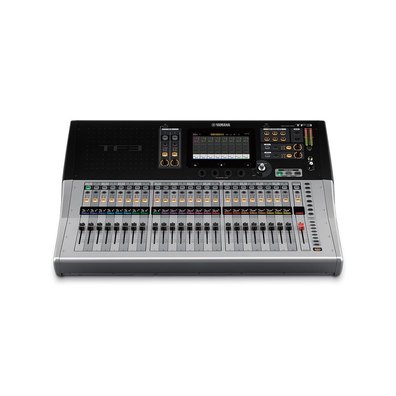

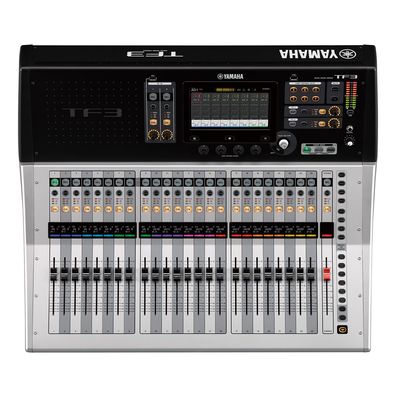

TF3 數字調音臺

緊湊的調音臺中配有充足的輸入通道和手動控制，輕松應對眾多現場應用。

  • 25個馬達推子（24通道+1主控）
  • 48條輸入混音通道（40單聲道+2立體聲+2返送通道）
  • 20個AUX（8單聲道+6立體聲）+立體聲+子母線
  • 8個帶有Roll-out的DCA編組
  • 24個模擬XLR/TRS混合麥克風/線路輸入+2個模擬RCA立體聲線路輸入
  • 16個模擬XLR輸出
  • 34×34 USB數字錄音/回放 + 2×2 錄音/回放通過USB存儲設備
  • 1個支持NY64-D音頻介面卡的擴展槽

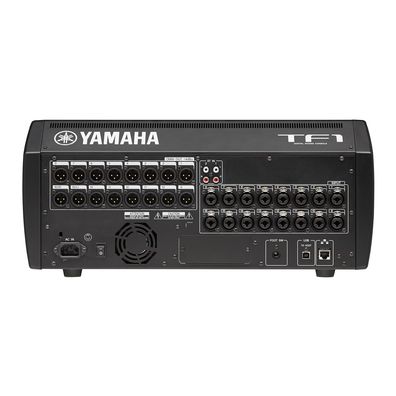

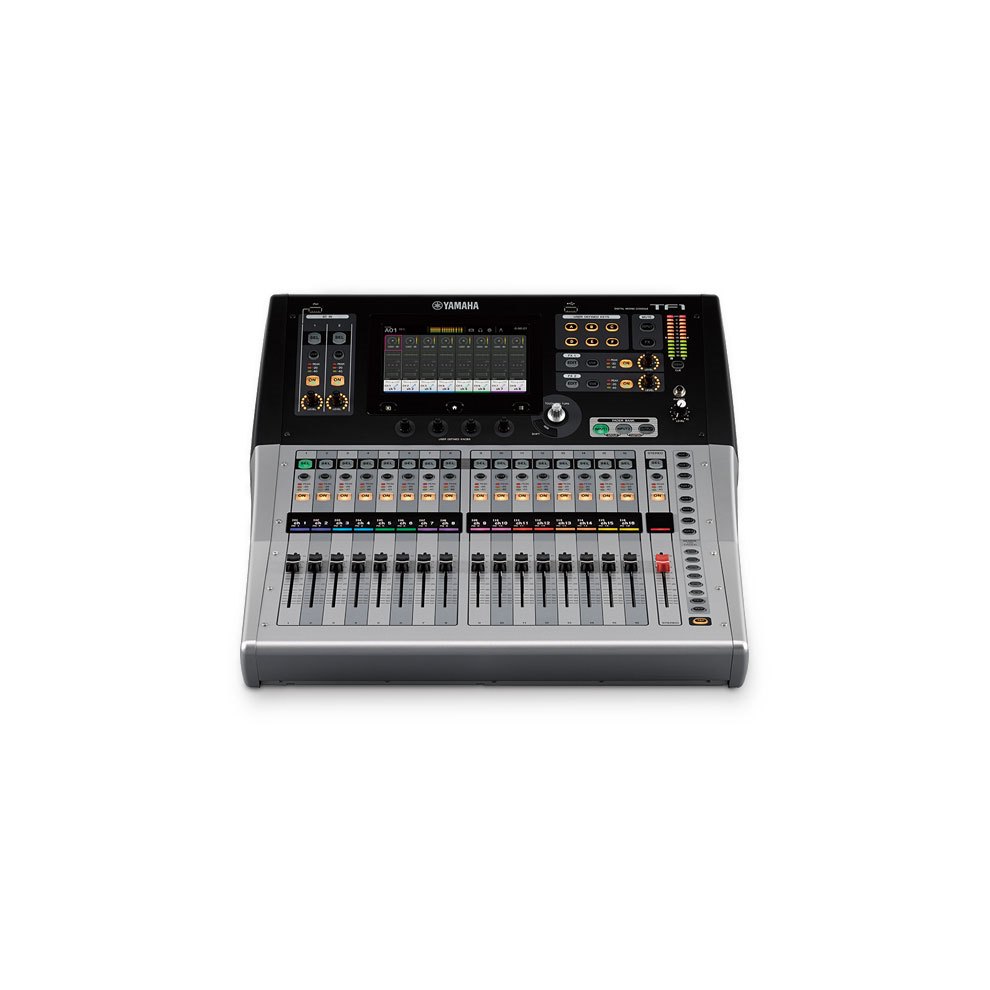

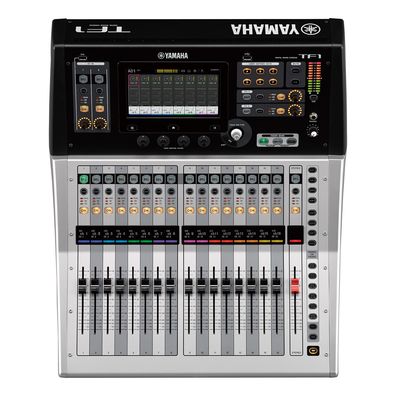

TF1 數字調音臺

緊湊便捷且可以機架安裝，令人驚嘆的操控性和多功能非常適合中小型場合使用。

  • 17個馬達推子（16通道+1主控）
  • 40條輸入混音通道（32單聲道+2立體聲+2返送通道）
  • 20個AUX（8單聲道+6立體聲）+立體聲+子母線
  • 8個帶有Roll-out的DCA編組
  • 16個模擬XLR/TRS混合麥克風/線路輸入+2個模擬RCA立體聲線路輸入
  • 16個模擬XLR輸出
  • 34×34 USB數字錄音/回放 + 2×2 錄音/回放通過USB存儲設備
  • 1個支持NY64-D音頻介面卡的擴展槽

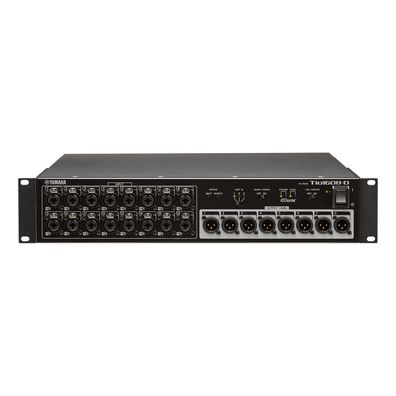

Tio1608-D 網絡設備及擴展卡

Tio1608-D配備有16路Mic/Line 輸入和8路Line輸出，擁有和TF系列調音臺一樣的可調用D-PRE?前置話放，來提供無以倫比的好音質。通過和TF系列調音臺的組合運用，通過其簡單和快速的設置便可連接多3臺Tio機架。

NY64-D 網絡設備及擴展卡

NY64-D是TF系列調音臺的Dante網絡擴展卡。通過和Tio1608-D相連接，可以組成一個多達40路輸入和24路輸出的多功能舞臺接口箱系統。

專為觸屏控制而優化的直觀用戶界面

TF系列

在開發TF系列調音臺時，雅馬哈工程師以廣受好評的高端調音臺界面為基礎，在該界面中加入了如今已被廣泛使用的觸屏控制。用戶僅需通過觸控面板能完成大部分操作，相信廣大的用戶很快能熟練使用TF系列獨具匠心的操作界面。無論您是否有雅馬哈數字調音臺的操作經驗，或是只操作過其他品牌的數字臺、模擬臺，即便您從未使用過調音臺，TF調音臺都將憑借其順滑、高效的操作流程，快速輕松地將您帶入您想要的混音世界中。而圍繞在觸屏附近的物理控制鍵則進一步提高了操作的可觀性和精確度。

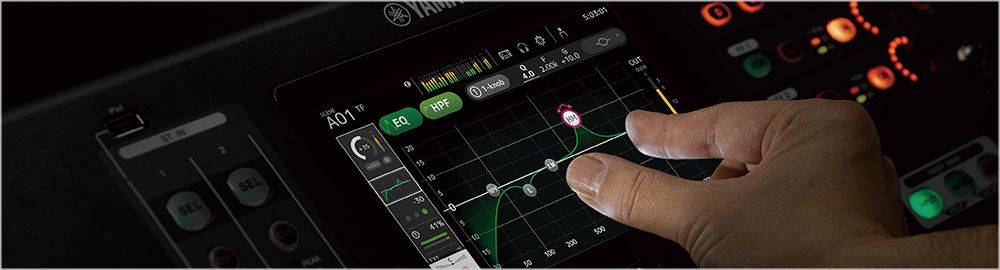

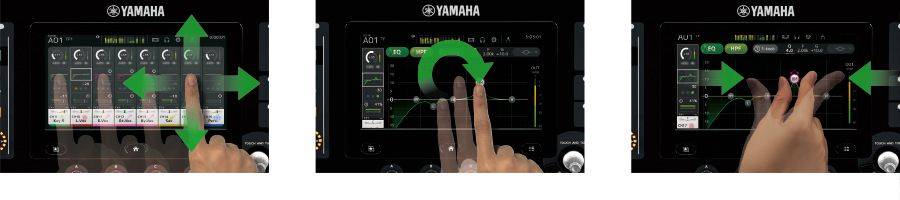

實現直接的觸摸控制

TF調音臺的用戶界面具有順暢的工作流程，通過觸摸屏能夠?qū)崿F(xiàn)順滑的操作，為您在各種混音應用中提供了優勢。顯示屏中的內容也經過了精心設計，您可以輕松、直接地找到所需功能，整體布局的合理性能夠為您帶來自然、高效的混音享受。觸摸屏操作之簡單，像您只需通過指尖能對聲音進行塑形一樣。

TF系列

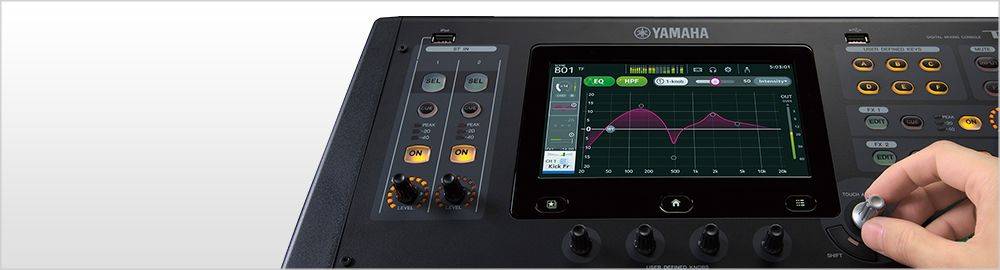

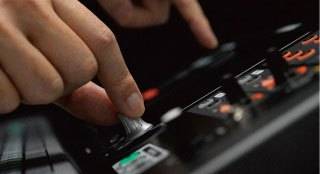

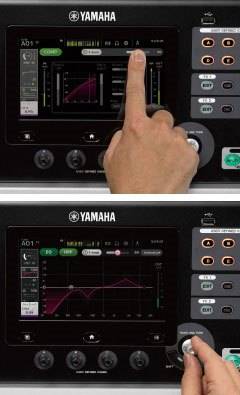

“觸摸和轉動”旋鈕為您提供更加精確的控制

TF系列

當您需要對EQ或是其他設置進行精調時，您可以使用位于觸摸屏右側的觸摸與旋轉旋鈕。 您還可以將壓縮器閣值、EQ增益或其他常用參數編入位于屏幕下方的用戶自定義旋鈕中，以便您在調音時可以對其進行快速直接的調用。這些旋鈕始終能夠作用于當前選定通道。

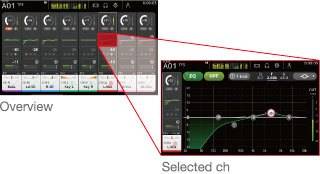

傳統概覽和選定通道界面

TF系列

如同CL系列調音臺，基本操作是基于概覽和選定通道窗口進行的。概覽能夠同時顯示出8條通道的參數，通過“觸摸和轉動”旋鈕您可以直接進行增益、一建EQ、一鍵壓縮、門閾、效果發送電平、聲像等參數調節。當您需要對細節參數進行精確控制時，您只需雙擊高亮參數切換到選定通道顯示頁即可。

用于流暢設定與操作的新特性

TF系列

對調音臺的增益、壓縮器和均衡器等作出恰當?shù)脑O(shè)置需要調音時具備相當?shù)募夹g(shù)和經驗。即便是經驗豐富的工程師，也需花費一定的時間在這些重要的基本設定上。TF調音臺除了具有直觀的用戶操作界面外，它包含的新特性將使您能夠更快捷便捷地對這些基礎參數進行設置。

單旋鈕壓縮器(1-knob COMP?) & 單旋鈕均衡器(1-knob EQ?)：一個旋鈕即可獲取理想聲音

TF系列

壓縮器對于有經驗的工程師來說意味著許多：它可以展現出吉他真實的聲音，加重貝司的聲音，收緊小鼓的離散音，使人聲在混音中更加清晰等等。您只需通過單旋鈕壓縮器，將可以逐一實現上述內容，在無需處理多個參數的情況下獲得您想要的效果。單旋鈕壓縮器初被用于雅馬哈模擬調音臺中，之后該功能迅速成為一個具人氣和價值的特性。如今，我們將它引入了數字臺版本中并對其進行了優化，它能為TF調音臺帶來更多便利。與之類似的設計理念也被應用在了單旋鈕均衡器的設計中，這一功能將顯著提升操作的速度和順滑度。雅馬哈研發工作人員與的音響工程師們進行合作，對單旋鈕均衡器進行精心調試，確保您能夠在短的時間內輕松獲取滿意的結果。人聲模式（Vocal Mode）可以使您更便捷地得到清澈、優質的人聲。強度模式（Intensity Mode）則能使您對EQ曲線進行單旋鈕“強度”控制，您可以從預設中選擇EQ曲線，也可以重新創建該曲線。除此之外，您還可以在輸出通道中使用單旋鈕壓縮器和單旋鈕均衡器，從而使您可以根據空間大小和觀眾人數對整體輸出壓縮器或均衡器進行理想地調整。輸出部分的單旋鈕均衡器將人聲模式替換成了響度模式（Loudness Mode），當轉動旋鈕時，您可以在保持佳聲音的前提下有效提高聲壓級。單旋鈕壓縮器和單旋鈕均衡器都能使您快速進入到壓縮器和均衡器的完整顯示頁，您可以根據需要對其進行微調設置。

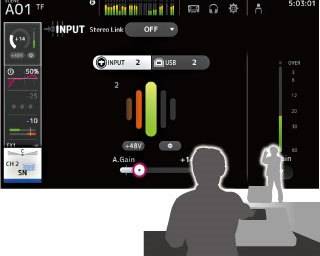

GainFinder?提供更精確的增益設置

TF系列

增益大小是輸入信號進入設備后的調整，因此，增益的設置決定了后續參數對信號的影響。雅馬哈研發出了一種能對該基本參數進行更為快速、設置的方法。全新的GainFinder?功能將優化單個輸入信號的增益設置，以獲取更加理想的整體操作和信號質量。用戶只需對通道增益進行調整時，保持指示燈中間的綠色指示燈處于盡可能長時間的亮燈狀態。當然，電平表還具備其常規功能，當您需要時，您可以通過其進行標準增益設置。

實用的預設和場景——通往美妙音質的捷徑

TF系列

如同雅馬哈其他數字調音臺一樣，TF系列也配置了雅馬哈的場景記憶功能，您可以在需要時直接調出已儲存的混音設置。雅馬哈還與行業的麥克風生產廠家和知名音響工程師進行合作，在TF系列中配備了一系列預設通道，帶您從起點直至獲得美妙之音。預設通道包括了HA增益、EQ、動態處理等參數，甚至連通道名稱和顏色等細節都做了預設。TF調音臺可以大大減少您在基本設置上所花費的時間，從而是您能夠有更多的時間專注于混音和與表演者的溝通。

快速專業預設(QuickPro Presets?) 使您迅速獲取專業聲音設置

TF系列

雅馬哈的研發團隊一直專注于創造通往美妙之音的各種捷徑，通過與知名工程師以及鐵三角、森海塞爾、舒爾等專業麥克風生產廠家的合作，并對大量麥克風、樂器、音響系統和入耳監昕設備進行了測評，雅馬哈為您帶來的捷徑將能提升您在各種類型的現場聲應用的工作效率。這些實用性高的預設拉近了調音臺新手和理想聲音的距離，而對于專業人士來說，他們則能將因此省下的時間用于更進一步的調試中。您可以根據樂器種類對“快速專業預設”功能進行搜索，并迅速便捷地將其調出。預設中包括了HA增益、EQ、壓縮及其他設定，甚至連通道名稱和顏色等細節都做了預設。單旋鈕EQ和單旋鈕壓縮器也可以與“快速專業預設”同時使用，為您調整聲音提供了更加精簡的方法。輸出通道預設庫所包含的參數設置能夠完美匹配雅馬哈有源音箱，內置的多種參數變化可以滿足不同環境和不同室內空間大小的需要。系統同樣為入耳監聽系統做了預設。當時間緊迫時，您可以調用這些設置。當您有足夠的時間進行設置時，您也可以將這些參數當作手動微調的起始點。從預設中創建的或是新建的設置參數都可以保存進額外預設中。

來自鐵三角集團的評價 市場總監&首席技術官——Keisuke Kobayashi

TF系列

“我們精心設計每一只鐵三角麥克風，只為在現場再現真實精確的聲音。我們堅持提供盡可能的工具，是為了讓用戶能夠感受到他們表演、歌唱或演奏時的情感表現。與開發TF調音臺的工程師們樂器精確預設進行近距離的合作，意味著我們能讓我們的麥克風性能得到佳的展現，從而使用戶能夠?qū)⒏嗟木杏趧?chuàng)造和制作。”

來自森海塞爾的評價 現場演出及音樂產品經營&市場——Michael Polten

TF系列

“雅馬哈TF系列調音臺中的預設為用戶提供了一個精確的指標，引導用戶如何與調音臺形成聯動，進行一系列樂器/麥克風的EQ設定。這些預設功能為音響工程師提供了調音前的堅實基礎。我們所要做的是為特定空間和特定樂器提供合適的EQ。”

來自舒爾的評價 無線產品部門總監——Matt Engstrom

TF系列

“能為全新的TF調音臺的快速專業預設提供我們受歡迎的SM、Beta、KSM和PG Alta系列話筒參數，我們感到非常興奮。當舒爾90年的話筒制造經驗與全新的多功能TF調音臺和專業的雅馬哈音箱相結合時，調音臺中的預設參數能夠讓各水平的工程師以相同的技術水平快速進行簡便高效的聲音測試，并將聲音以驚人的效果表現出來。工程師們能將精力集中于調音而不是解決問題。這真是一個令人難以置信的強大解決方案。”

來自 Ultimate Ears的評價 銷售與市場負責人——Mike Dias

TF系列

“真實的技術革新真正已經融入為了生活的一部分。偉大的革新幫助你重新審視以往的工作。當你將來自雅馬哈，舒爾，森海塞爾，鐵三角以及Ultimate Ears的工業技術結合后，藝術就誕生了。Ultimate Ears 很榮幸能將我們的入耳監聽設備的預設分享給雅馬哈。我們知道這一結合將幫助你們的性能推向新的高度。”

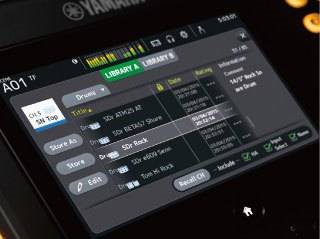

雙場景內存庫

TF系列

TF系列配備了內存庫A和B，每個內存庫都能存儲多達100個場景預設。當您需要時，您可以從200個場景預設中瞬時調出所需場景。部分預先編入的場景能夠讓用戶在使用調音臺時先行一步：如單旋鈕壓縮場景和單旋鈕EQ控制可以實現簡便的操作，一鍵場景功能則可以滿足那些想按照既定設置進行操作、調音臺新手們的需求。兩個內存庫的存在為用戶對不同種類的場景進行管理提供了便捷。舉例來說，您可以將按照音樂種類設定的場景編入A庫，將按照時間類型進行設置的場景編入B庫。

基于高度可視化與快速操作的設計

TF系列

TF系列調音臺的設計更加注重可操作性和便捷性。無比順滑的推子、旋鈕、按鈕與先進的顯示技術完美融合，甚至通道名稱和顏色也能一目了然地展現在顯示屏上。而觸控屏本身也將全面的視覺反饋和快速響應進行了理想的結合。這些部件的物理布局將所需的一切都結合在一個系統中，為用戶帶來效率驚人的操作流程。

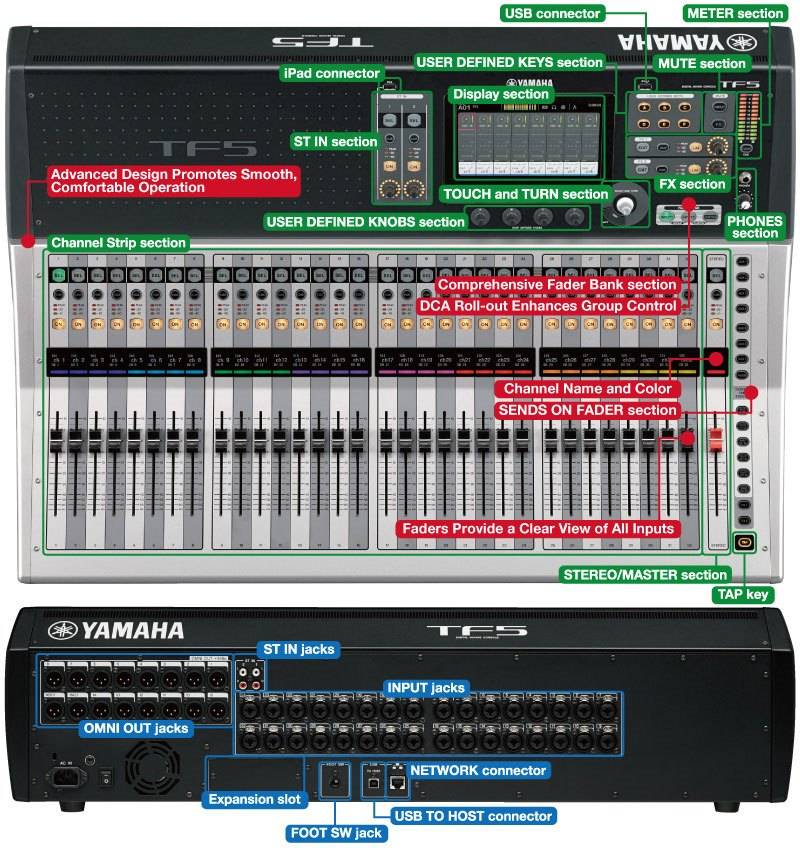

面板布局將流程效率大化

通過大量工程師們的嚴謹?shù)牧鞒谭治觯覀儗崿F(xiàn)了高效的面板布局。比起簡單羅列出一長串優化后的功能，TF系列調音臺通過整體設計，實現視覺感和可操作性的高度提升，以符合邏輯和可行的方式為用戶帶來了更具意義的新特性。

TF系列

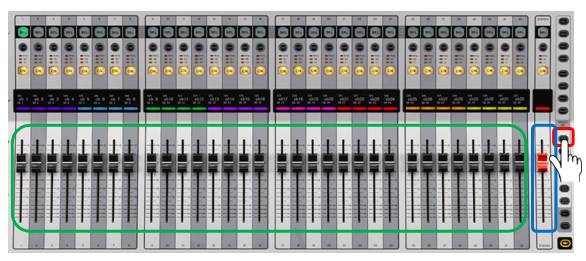

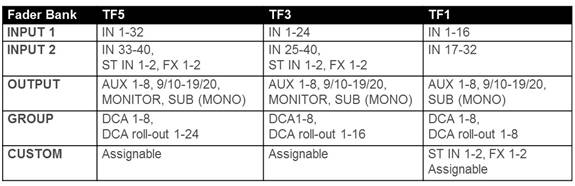

功能強大的推子庫部分

TF系列

該部分提供了兩個輸入庫和一個輸出庫，當同時按住輸入庫的按鍵時，則可以進入到組合庫。在組合庫中，您可以通過單個DCA推子對多通道電平進行控制。另外還有一個用戶自定義推子庫，在這一層中您可以將任何輸入、輸出和DCA組分配至任何推子。

DCA Roll-Out 功能強化編組控制

TF系列

當編組推子庫被選中時，除DCA以外的所有推子都能像Roll-Out推子一樣控制1至8功能。當您選擇了某一個DCA編組時，能直接將屬于該組的輸入通道發送至Roll-Out推子上。當您使用8個DCA推子進行整體混音時DCA Roll-Out功能將能為電平設定和單獨通道參數的調整提供便利。

通道名稱和顏色

TF系列

位于每個通道推子上方的顯示屏能夠顯示被分配的通道名稱或ID，端口名稱和當前推子設定。幻象電源的狀態以及門限、壓縮等功能同樣也能在顯示屏中顯示。一個色彩條將會顯示被分配的通道的顏色，輕而易舉地實現了視覺上的導航，進而防止當推子庫被改變或者場景被調出時所產生的混淆。

通過推子，清晰了解所有輸入通道

TF系列

TF5、TF3和TF1調音臺分別擁有33、25和17個馬達推子。所有的后面板輸入均有獨立的推子，這樣一來，每個推子的狀態都能夠一目了然，用戶可以準確、迅速的對每個推子進行控制。

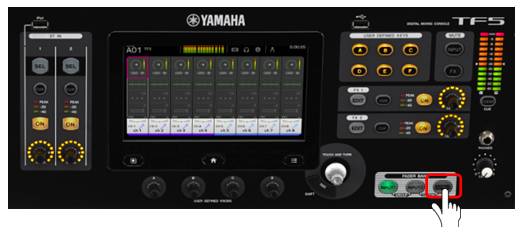

Sends on Fader(推子發送)功能

TF系列

推子發送按鍵可以快速將特定AUX或FX母線對應的電平調用至推子層，從而實現便捷的調整功能。當點亮推子發送按鍵后，主控推子變?yōu)閷?yīng)母線的主控，因此無需切換推子層即可監控AUX電平。

先進的設計使操作更順暢

TF系列

調音臺面板高起的部分專門為擺放iPad、設置列表、樂譜、筆記或其他小物件所設計。整個面板由三個不同角度的部分組成，在大程度上為操作者提供了可見度和便利性。

其他特性

- 用戶自定義旋鈕部分：您可以將諸如壓縮閾值和均衡增益等常用參數分配在這一部分，當您需要時即可快速直接地獲取。

- 用戶自定義鍵部分：將您常用的調音臺設置分配至這6個按鍵中以便及時調用。舉例來說，您可以在這里實現制定場景的一鍵調出。

- 靜音部分：只需要一個操作即可實現多個輸入或效果的靜音。

- FX部分：一個可以實現多種功能的專用通道，如打開/關閉簡單效果、打開/關閉提示監聽、電平調整和編輯效果器參數等。

- 立體聲輸入部分：除了可以對iPad/iPhone或USB設備中的錄音進行回放之外，你只需要通過按鍵即可對背景音樂回放或其他音頻文件進行控制。

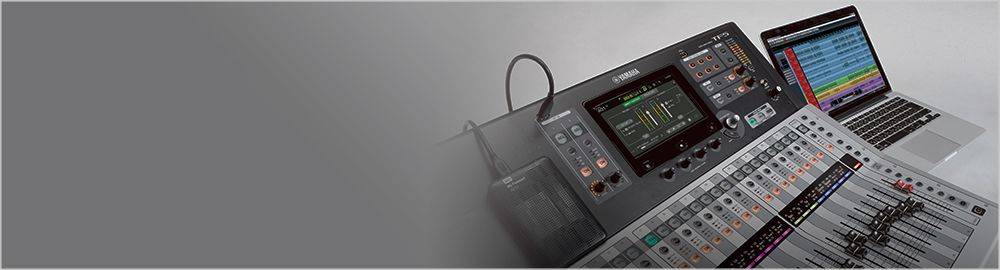

與調音臺無縫銜接的應用軟件

TF系列

支持無線混音、個人監聽混音或線下進行調音臺設置的獨立應用軟件如今已相當常見。TF系列調音臺在此基礎上先行一步，帶來了三款專用應用程序——TF Editor，TF StageMix以及MonitorMix——使您可以在任何設備上無縫操控調音臺界面。

TF Editor便于離線編輯和舞臺控制

TF系列

適用于Windows和Mac系統的TF Editor應用軟件為用戶提供了一個完整界面， 支持離線編輯和TF調音臺設定，用戶能夠通過它進行場景和預設管理，并能使用鍵盤方便地輸入通道名稱。通過TF Editor這款軟件，用戶除了能夠在任意位置和時間對調音臺進行線下設定外，還能在線上將其與TF StageMix 和 MonitorMix 這兩款軟件同時使用。您可以在一臺帶有多點觸控屏的Windows 8 PC機上使用與調音臺操作時相同的手勢。當您使用Wi-Fi進行連接時，您的PC機也能夠作為方便的遠程混音設備使用。TF系列能夠同時支持3臺運行著TF Editor 或 StageMix 的設備接入。

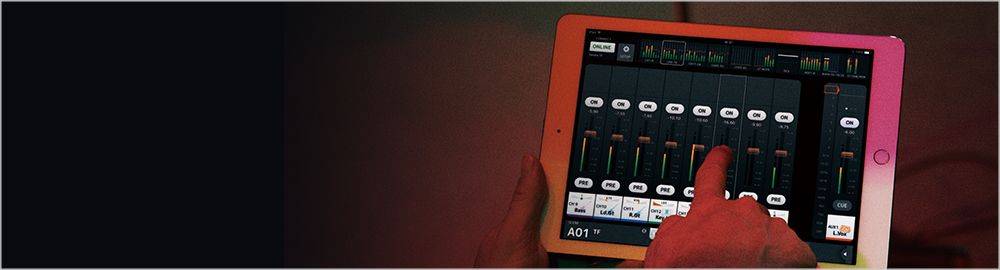

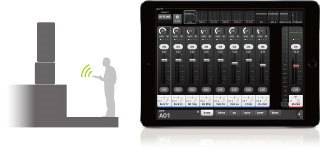

支持無線混音的TF StageMix?

TF系列

TF StageMix是一款能為TF系列調音臺提供無線控制的iPad應用程序，用戶可以在觀眾席、舞臺監聽音箱前方或是任何聽音位置對TF進行遠程操控。它也可以當作TF調音臺的專屬擴展界面進行使用。TF StageMix這款程序的界面設計得與調音臺顯示屏的操作流程相仿，更加便于您在任何位置對混音進行完善。

通過 MonitorMix 實現個人監聽

TF系列

MonitorMix 這款應用程序能夠支持多達10臺iPhone/iPad/iPod touch設備同時接入進行無線獨立的AUX混音。每一位表演者能夠通過分配給他們的AUX總線方便地進行控制。他們甚至能夠通過獨立的Group設定實現更為簡單的調整，例如在1個推子上對所有層進行調整。TF調音臺能夠同時連接起3臺運行著TF Editor或StageMix的設備以及10臺運行著MonitorMix的設備，即便是大型樂隊，他們也能根據自己的需要進行個性化的控制，從而減少了對音響工程師的需求。

自定義控制面板的智能的外觀以及靈活設計

TF系列

無需特別的編程技能。直觀的界面可以幫助用戶輕而易舉地創建自定義的音量推子，通道開關以及各種其他圖形元素。除此之外，ProVisionaire Touch 以及 ProVisionaire Countrol 軟件還可以控制 MTX以及MRX系列處理器，XMV系列功放，R系列（ADDA），將這一些列參數結合到同一個屏幕界面也非常容易。

結合了創新自由的自然之音

TF系列

忠實再現舞臺音樂是調音臺的基本，而您的創造力則能為終成果添磚加瓦。 雅馬哈始終致力于探索更佳的現場擴聲途徑，這一切都在TF系列調音臺中得到體現。 任何調音臺在輸入階段的細微變化都會對傳遞出的聲波特性產生明顯影響。 TF調音臺配備了廣受好評的D-PRE?前置話放，它不僅能夠傳遞出高品質的聲音，同時也具備可調出性。根據需要，我們已對它的電路元件及單個元件做了重新評估和設計使其能夠傳遞出更加純凈、自然的聲音。同時，我們還對一系列高性能處理器和效果器進行了升?，使其成為堅實硬件基礎的后盾。我們?yōu)檩斎?輸出通道配備了8個處理器，具有EQ、門限和壓縮器等不同功能，它將更大程度上支持用戶的創造力。

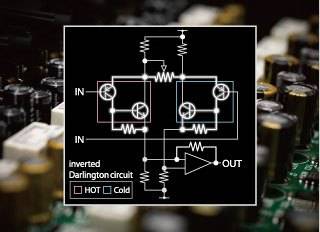

可調出的D-PRE?前置話放

TF系列

TF系列調音臺配備了雅馬哈廣受贊譽的D-PRE前置話放的全新版本，具有可調出的功能。任何調音臺的前置話放都對終混音時定義聲音有著重要影響，因此雅馬哈的工程師們不遺余力地開發并改善前置話放D-PRE的設計，以確保原始信號中每一個細微的變化都能被有效捕捉。該前置話放采用由兩個?聯三?管結構的倒向晶體管電路，在任何信號層都能持續以低噪音、低失真率使聲音得到純凈、精確的放大。一部分前置話放只能以較獨特的特性對聲音進行放大，而D-PRE前置話放的設計力求實現為圓滑、寬廣的頻率響應，從而能保留住原始聲音中的細微音調，以確保演出者表演的精華也能被完整捕捉下來。

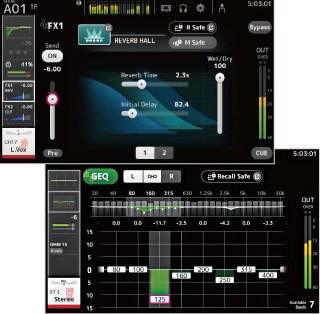

強大的處理器和效果器

TF系列

每個通道上的均衡器和兩個動態處理器之外，TF調音臺還為大范圍的聲控制提供了8個強大的處理器。TF調音臺配備了全球知名的FX1和FX2效果器，它們與如今已成為錄音和現場擴音應用標準的SPX處理器具有相同的功能，能夠提供包括混響、延時、調制效果如鑲邊或和唱、3-band多段壓縮等17種內置程序。通過控制條上的EDIT鍵能夠打開效果參數顯示，在這里您可以根據需要對混響時間和延時反饋等細節參數進行調整。 其余6個處理器可以在AUX9/10～19/20主控通道中獲得，它包含了除混響外的所有效果器。多段壓縮器是控制入耳式監聽系統層的理想選擇，延遲效果則常被用于進行揚聲器校準等等。這些AUX母線信號可以被發送至主力體聲總線，因此當FX1和FX2不夠用時，這些效果器能夠?qū)捎幂敵鐾ǖ捞幚砥鬟M行增補。AUX1～8母線和主要輸出通道包括了與輸入同道中類似的4段全參數EQ、31段自由通道GEQ等。這兩種類型的EQ非常適用于優化揚聲器響應和消除反饋。

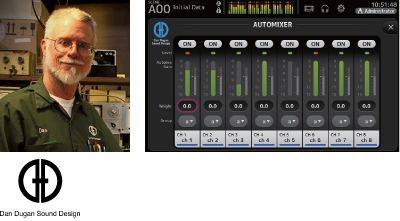

革新的內建Dan Dugan 自動混音調音臺

TF系列

基于同Dan Dugan Sound Design 公司的深度合作，著名的Dan Dugan 自動話筒錄音及先進算法已經內建到了TF系列調音臺中。該處理器可用于輸入通道1-8，您可以在設定界面簡潔地設置優化的話筒增益。增益控制流暢自然，就如有經驗的工程師操作的混音一樣。該系統同樣可以有效減少反饋以及梳狀濾波的問題。對于演講場合，特別是沒有事先腳本的情況下，該功能可以幫助操作人員專注于高質量的混音細節而不是頻繁的推子操作。

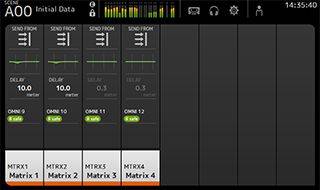

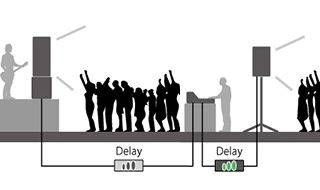

從多重混音到多重揚聲器系統（帶延時功能的矩陣輸出通道）

TF系列

4個帶延遲參數的矩陣輸出通道可設定延遲補償，是各類大型場館、單獨混音至主場館的安裝場合等現場揚聲器系統的理想配置。

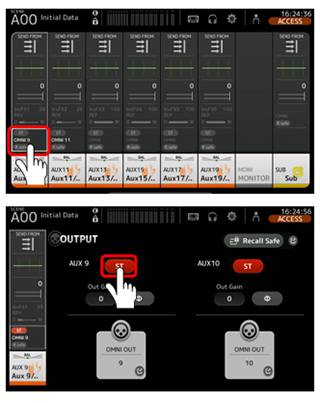

額外的Ins FX輸出延遲功能

TF系列

TF V2.5版本還包含了一個簡單的輸出延遲功能，可以作為一個Ins FX 插入 AUX9/10~AUX 19/20 母線，從而管理發送到各個位置揚聲器的信號計數，提高清晰度。

適用各類場合的多功能現場錄音及播放解決方案

TF系列

在現場擴聲系統中，現場錄音能力愈發重要。在TF系列調音臺中，您既可以通過USB存儲設備進行簡單的雙軌錄音和回放，也可與裝有數字音頻工作站軟件（DAW）的電腦相連，進行全面的多軌錄音。通過USB2.0將電腦與調音臺連接，您可以通過Steinberg公司的Nuendo Live2，可實現34軌的同步錄音。您可以在調音臺上為每個通道單獨選擇模擬輸入或DAW輸入，這樣一來，預錄文件可與現場輸入進行混音，通過該功能即可進行聲音調試或彩排了。當然，背景音樂和音效同樣也能進行回放。

附贈Nuendo Live 多軌現場錄音軟件

TF系列

Steinberg公司的Nuendo Live 多軌現場錄音軟件同捆于TF系列數字調音臺。從俱樂部到音樂廳或者音樂節，Nuendo Live 多軌錄音軟件是現場環境的理想選擇。它提供了簡單的操作（這是忙碌現場環境中的巨大優勢），高可靠性以及可以帶來專業性能及效率的眾多特點。除了多軌錄音外，Nuendo Live還提供了虛擬聲音檢查的功能，可以在表演者不在場的情況下，實現虛擬聲音檢查。這兩大功能的組合將為眾多用戶帶來幫助和便利。

簡單易設定的高性能舞臺接口箱解決方案

TF系列

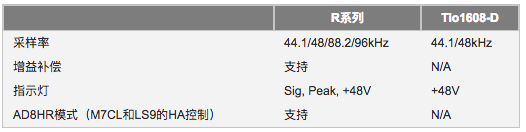

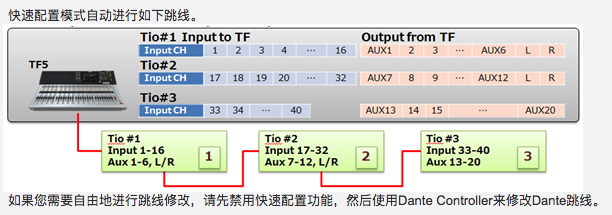

在TF系列的設計過程中，我們始終秉持“傳達自然之音”這一關鍵要素，對于Tio1608-D舞臺接口箱的設計，我們也毫不妥協。我們一絲不茍地進行機械結構設計、電路板布局、供電、接地和零部件選擇，注重細節，講究質量，在每一個研發階段都進行了詳盡的性能和聽音測試。在網絡連接方面，該舞臺接口箱采用了Dante網絡協議，該協議被應用于雅馬哈高端調音臺中，能夠?qū)崿F(xiàn)精確同步、低延遲、低抖動和高采樣精度等。 除了卓越的性能外，一臺Tio1608-D舞臺接口箱系統僅需通過簡單的三步即可完成安裝。

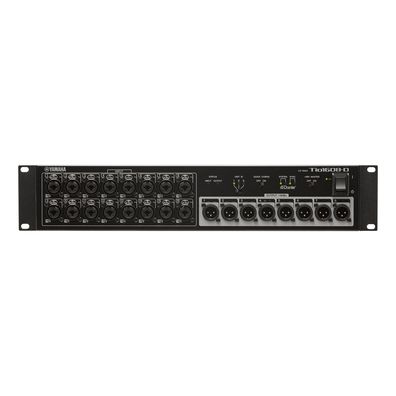

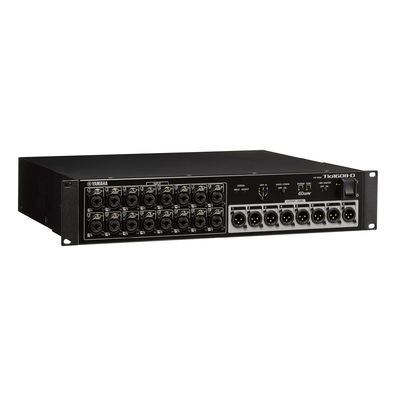

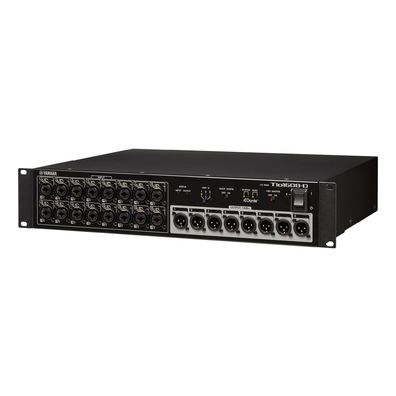

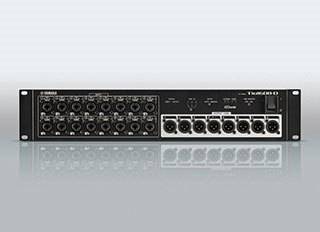

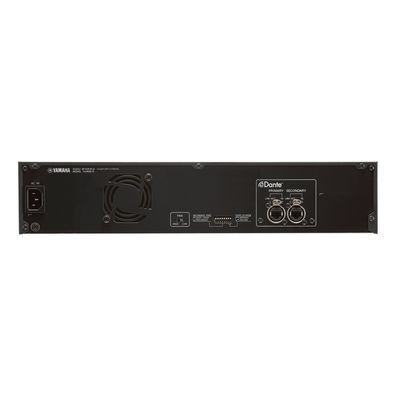

Tio1608-D I/O機架

TF系列

Tio1608-D是一款配備了Dante網絡的機架，帶有16個話筒/線路輸入和8個線路輸出。用戶可以通過一臺TF調音臺對Tio1608-D前置話放進行遠程控制。只需一根CAT5e局域網線纜可以將舞臺上的Tio1608-D與一臺混音位的TF調音臺進行連接，實現高質量低延遲的音頻轉換。您無需再準備笨重的多線纜和連接盒。而且，基本跳線已被預先編入機架中，以便于進行快速、簡單的設置。TF系列調音臺可以同時連接多達3臺Tio1608-D機架單元，可以組成具有48個輸入和24個輸出的高性能、高容量舞臺接口箱系統。您可以使用菊花鏈將Tio1608-D單元與TF系列調音臺相連，從而無需要再使用網絡交換機。

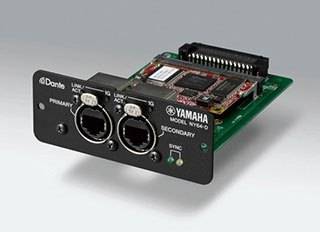

NY64-D NY卡

TF系列

NY64-D是TF系列調音臺的I/O擴展卡，通過Dante音頻網絡，可以將多達128通道（64進/64出）、且未經壓縮的48 kHz/24 bit數字音頻數據進行發送和接收。當NY64-D卡與Tio1608-D I/O機架同時使用時，可以組成一個多帶有48路輸入和24輸出的多功能舞臺接口箱系統。

RK5014機架安裝套件

TF系列

通過RK5014機架安裝套件，您可以將TF1固定在EIA（電子工業聯盟）標準的19英寸設備架上，該款設備架常被用于現場擴聲、錄音棚和固定安裝應用中。

TF5 TF3 TF1
推子配置 32 + 1 (主控) 24 + 1 (主控) 16 + 1 (主控)
混音能力 輸入通道 48 (40 單聲道 + 2 立體聲 + 2 返送通道) 48 (40 單聲道 + 2 立體聲 + 2 返送通道) 40 (32 單聲道 + 2 立體聲 + 2 返送通道)
Aux 總線 20 (8 單聲道 + 6 立體聲) 20 (8 單聲道 + 6 立體聲) 20 (8 單聲道 + 6 立體聲)
立體聲總線 1 1 1
副總線 1 1 1
輸入通道功能 8 DCA 編組 8 DCA 編組 8 DCA 編組
I/O接口 輸入 32 麥克風/線路 (XLR/TRS 混合) + 2 立體聲線路 (RCA pin) 24 麥克風/線路 (XLR/TRS 混合) + 2 立體聲線路 (RCA pin) 16 麥克風/線路 (XLR/TRS 混合) + 2 立體聲線路 (RCA pin)
輸出 16 (XLR) 16 (XLR) 16 (XLR)
擴展槽 1 1 1
板載處理器 DSP 8 效果器 + 10 GEQ 8 效果器 + 10 GEQ 8 效果器 + 10 GEQ
USB 34x34 USB 音頻接口, 通過USB存儲設備可進行 2 軌錄音 34x34 USB 音頻接口, 通過USB存儲設備可進行 2 軌錄音 34x34 USB 音頻接口, 通過USB存儲設備可進行 2 軌錄音
采樣頻率 內部 48 kHz 48 kHz 48 kHz
信號延遲 低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz 低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz 低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz
推子 100 mm 馬達推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子 100 mm 馬達推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子 100 mm 馬達推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子
總諧波失真 低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 輸入增益=小 (Measured with a –18 dB/octave filter@80 kHz) 低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 輸入增益=小 (Measured with a –18 dB/octave filter@80 kHz) 低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 輸入增益=小 (Measured with a –18 dB/octave filter@80 kHz)
頻率響應 +0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT +0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT +0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT
動態范圍 110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min. 110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min. 110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min.
嗡聲和噪聲 等效輸入噪聲 –128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter) –128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter) –128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter)
殘余輸出噪聲 –85 dBu, ST 主控 off (Measured with an A-Weight filter) –85 dBu, ST 主控 off (Measured with an A-Weight filter) –85 dBu, ST 主控 off (Measured with an A-Weight filter)
串擾 –100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min. –100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min. –100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min.
供電要求 100–240 V 50/60 Hz 100–240 V 50/60 Hz 100–240 V 50/60 Hz
功耗 120 W 110 W 100 W
外觀尺寸 寬 866 mm (34.1in) 716 mm (28.2in) 510 mm (20.1in)
高 225 mm (8.9in) 225 mm (8.9in) 225 mm (8.9in)
深 599 mm (23.6in) 599 mm (23.6in) 599 mm (23.6in)
凈重 20.0 kg (44.1lb) 17.0 kg (37.5lb) 13.5 kg (29.8lb)
附件 使用說明書, 電源線, CUBASE AI 下載信息 使用說明書, 電源線, CUBASE AI 下載信息 使用說明書, 電源線, CUBASE AI 下載信息
選配件 擴展卡, 腳踏開關 (FC5) 擴展卡, 腳踏開關 (FC5) RK5014 機架安裝套件, 擴展卡, 腳踏開關 (FC5)
其他 使用溫度范圍: 0–40 °C, 儲存溫度范圍: -20–60 °C 使用溫度范圍: 0–40 °C, 儲存溫度范圍: -20–60 °C 使用溫度范圍: 0–40 °C, 儲存溫度范圍: -20–60 °C

模擬輸入特性

輸入端口 增益 輸入
阻抗 		標稱應用 輸入電平 接口 平衡 /
非平衡
靈敏度*1 標稱 失真前大
INPUT1-32 (TF5)
INPUT1-24 (TF3)
INPUT1-16 (TF1) 		+66dB 7.5kΩ 50-600Ω 麥克風
或 600Ω 線路 		-82dBu (61.6μV) -62dBu (0.616mV) -42dBu (6.16mV) 混合型Combo接口 (XLR-3-31 type *2
or TRS phone *3) 		平衡式
-6dB -10dBu (245mV) +10dBu (2.45V) +30dBu (24.5V)
ST IN 1,2 - 10kΩ 600Ω 線路 -30dBV (31.6μV) -10dBV (316mV) +10dBV (3.16V) RCA Pin Jack Unbalanced

*1. 靈敏度是當設備設于大增益時（所有衰減器和電平控制于大的位置），低能產生 +4dBu (1.23V) 輸出或是標稱輸出電平所需要的低電平。
*2. 1: 地, 2: 熱, 3: 冷
*3. Tip: HOT, Ring: COLD, Sleeve: GND
*4 在以上參數中, 0dBu = 0.775Vrms.
*5.+48V DC (幻象電源) 可通過單個軟件開關被用于 INPUT XLR 類接口。

模擬輸出特性

輸出終端 實際來源阻 抗 標稱應用 增益開關 輸出電平 接口 平衡 /
非平衡
標稱 失真前大
OMNI OUT 1-16 75Ω 600Ω 線路 “+24dBu” position (default) +4dBu (1.23 V) +24dBu (12.3 V) XLR-3-32 type *1 平衡
PHONES *5 100Ω 40Ω 耳機 — 3mW 75mW Stereo Phone Jack (TRS) *2 Unbalanced

*1.1: 地,2: 熱, 3: 冷
*2. Tip: LEFT, Ring: RIGHT, Sleeve: GND
*3 上述特性以 0dBu = 0.775Vrms為標準。
*4 所有的數模轉換器都是 24bit, 線性128倍超采樣。
*5 電平控制位由大值降至 16dB。

數字輸入/輸出特性

端子 格式 數據長度 音頻 接口
USB (TO HOST) USB 24bit 34ch 輸入 / 34ch 輸出, PCM USB (B 類)
iPad USB - 回放: MP3 or WAV 文件格式 / 錄音: WAV 文件格式 USB (A 類)

控制 I/O 特性

端子 格式 層 接口
網絡 IEEE802.3 10BASE-T/100Base-TX RJ-45
腳踏開關 - - TS Phone

固件及軟件

Name OS Size Last Update
Yamaha Steinberg USB Driver V2.1.1 for Windows 11/10 (64-bit) Win 4.6MB 2022-02-22
R Remote V5.0.0 for Mac macOS 12, 11(Intel/Apple silicon with Rosetta 2) 10.15-10.14 Mac 69.1MB 2022-01-13
R Remote V5.0.0 for Win 11/10/8.1 Win 69MB 2022-01-13
TF Editor V4.50 for Mac macOS 12, 11(Intel/Apple M1), 10.15-10.13 Mac 25.7MB 2021-02-25
TF Editor V4.50 for Win 11/10/8.1 Win 20.2MB 2021-02-25
TF5/3/1 TF-RACK Firmware V4.55 — 147.5MB 2022-07-28
Yamaha Steinberg USB Driver V2.0.3 for Windows 10/8.1/7 (32-bit/64-bit) Win 7.1MB 2020-03-02

產品手冊

TF系列

TF Series

TF系列

TF-RACK Leaflet

說明書

Name 中文 English English
ProVisionaire Touch Setup Guide — — [7.2MB]
MonitorMix User Guide — — [1.1MB]
NY64-D Owner's Manual — [1.9MB] [3.1MB]
ProVisionaire Control Setup Guide — — [5.9MB]
R Remote V4.1 User's Guide — — [1.5MB]
R Remote V4.5 User's Guide — — [1.9MB]
R Series/Tio1608-D Firmware Update Guide (R series:V4.10 or lator) — — [116KB]
TF Editor Installation Guide — — [1.2MB]
TF Editor User's Guide — — [18.7MB]
TF StageMix User's Guide — — [10.7MB]
TF5/TF3/TF1 Quick Guide — [4.85MB] [5.1MB]
TF5/TF3/TF1/TF-RACK Reference Manual — [4.73MB] [29.9MB]
TF5/TF3/TF1/TF-RACK/NY64-D Firmware Update Guide — — [489KB]
TF-RACK Quick Guide — [4.4MB] [3.9MB]
Tio1608-D Owner's Manual — [1.6MB] [3MB]

其他（工程數據參數等）

Name 中文 English English
TF Additional QuickPro Presets for Audio-Technica — — [38KB]
CAD Data (TF1) — — [1.5MB]
CAD Data (TF3) — — [950KB]
CAD Data (TF5) — — [1.1MB]
CAD Data (Tio1608-D) — — [1.4MB]
Data Sheet (TF Series) — — [6.1MB]
Data Sheet (TF-RACK) — [2.5MB] [2.1MB]
Data Sheet (TF1) — [1.4MB] —
Data Sheet (TF3) — [1.5MB] —
Data Sheet (TF5) — [1.6MB] —
Data Sheet (Tio1608-D) — [1.7MB] [534KB]
Dimensions (Tio1608-D) — — [498KB]
Tested USB storage device list for TF series recording function — — [52KB]
TF Dimensions — — [6.5MB]
TF Series Block Diagram — — [189KB]
